Legende
C
G
In der Tabelle sind die Optionen für die Konfiguration der vier Netzwerkanschlüsse zusammengefasst. Sie
müssen nur die Einstellungen auf der Seite Link Configuration konfigurieren, wenn Sie eine nicht-
Standardeinstellung verwenden möchten.
Netzwerk-Bond-
Modus
Aktiv/Backup
(Standard)
LACP (802.3ad)
Bond-Modus für aggregierten Ports

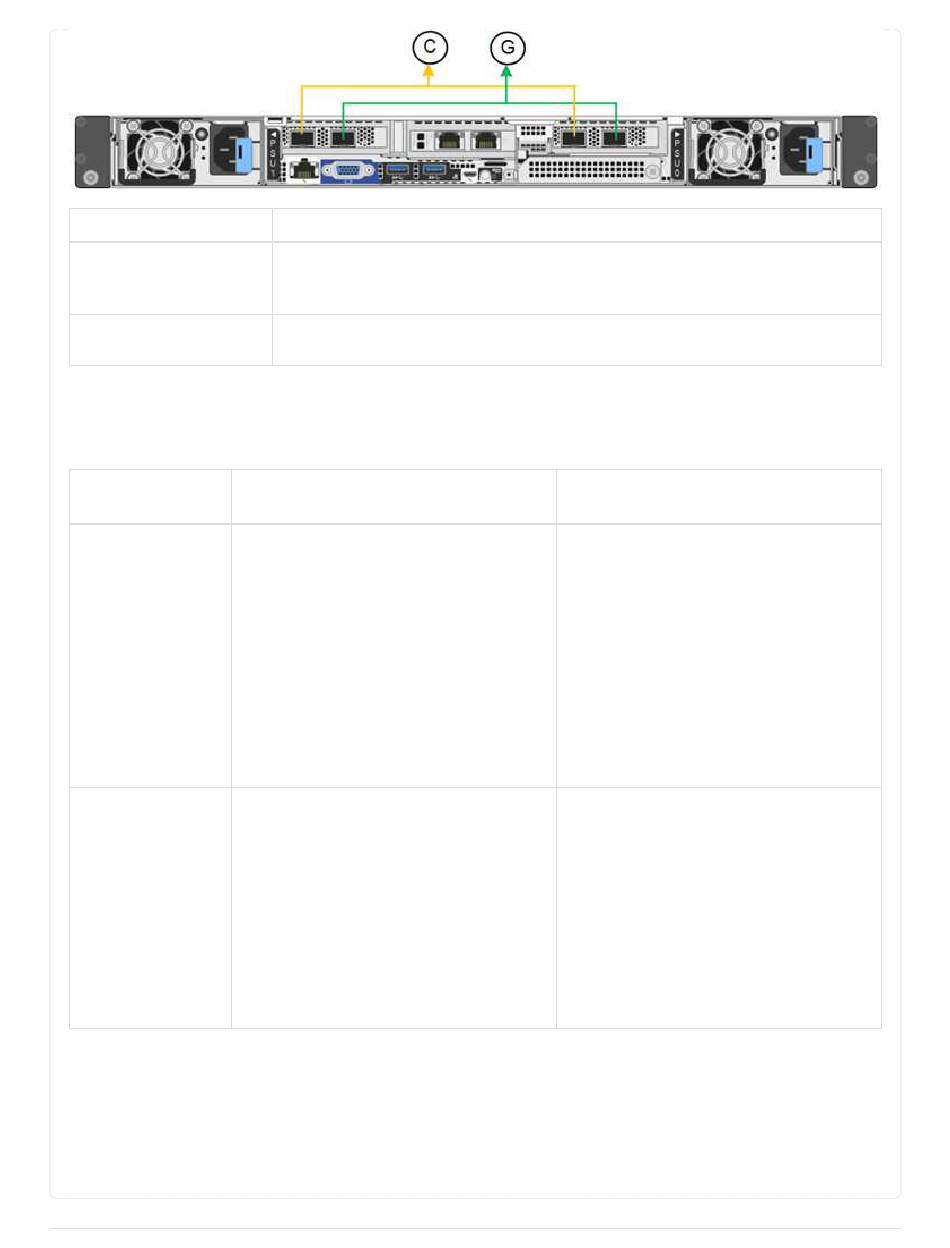

Diese Abbildungen zeigen, wie die vier Netzwerk-Ports im aggregierten Port Bond-Modus verbunden
sind.
SG1100:
154
Welche Ports sind verbunden
Die Ports 1 und 3 sind für das Client-Netzwerk verbunden, falls dieses
Netzwerk verwendet wird.
Die Ports 2 und 4 sind für das Grid-Netzwerk verbunden.
Client-Netzwerk deaktiviert (Standard) Client-Netzwerk aktiviert
• Die Ports 2 und 4 verwenden eine
aktiv-Backup-Verbindung für das
Grid Network.
• Die Ports 1 und 3 werden nicht
verwendet.
• Ein VLAN-Tag ist optional.
• Die Ports 2 und 4 verwenden eine
LACP-Verbindung für das Grid-
Netzwerk.
• Die Ports 1 und 3 werden nicht
verwendet.
• Ein VLAN-Tag ist optional.
• Die Ports 2 und 4 verwenden eine
aktiv-Backup-Verbindung für das
Grid Network.
• Die Ports 1 und 3 verwenden eine
aktiv-Backup-Verbindung für das
Client-Netzwerk.
• VLAN-Tags können für beide
Netzwerke festgelegt werden, damit
der Netzwerkadministrator dies tun
kann.
• Die Ports 2 und 4 verwenden eine
LACP-Verbindung für das Grid-
Netzwerk.
• Die Ports 1 und 3 verwenden eine
LACP Bond für das Client-Netzwerk.
• VLAN-Tags können für beide
Netzwerke festgelegt werden, damit
der Netzwerkadministrator dies tun
kann.
