Legende
1
In der Tabelle sind die Optionen für die Konfiguration der vier 10/25-GbE-Ports zusammengefasst. Sie
müssen nur die Einstellungen auf der Seite Link Configuration konfigurieren, wenn Sie eine nicht-
Standardeinstellung verwenden möchten.
Netzwerk-Bond-
Client-Netzwerk deaktiviert (Standard) Client-Netzwerk aktiviert
Modus
Nur LACP (802.3ad
Active-Backup Netzwerk-Bond-Modus für Management-Ports

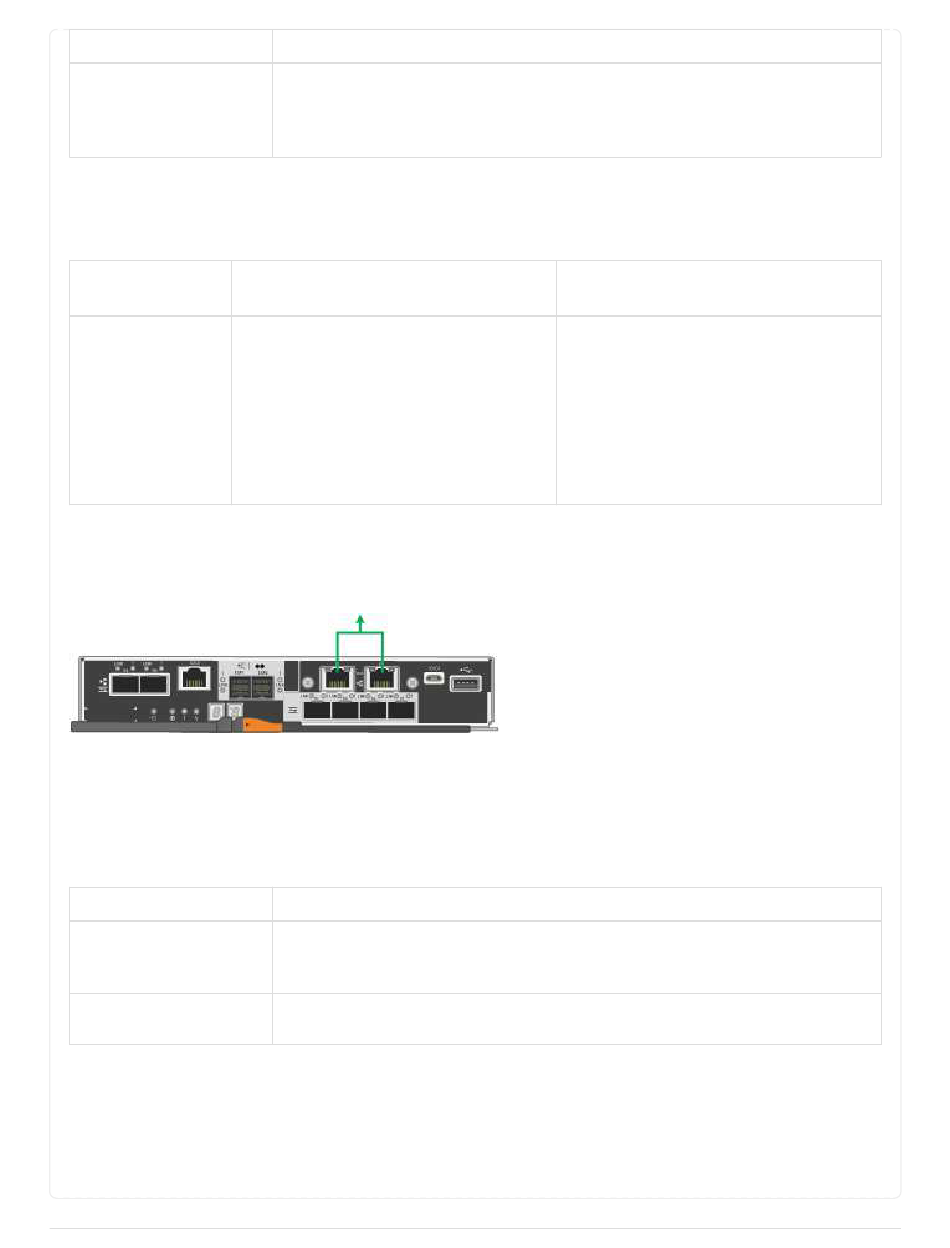

Diese Abbildung zeigt, wie die zwei 1-GbE-Management-Ports auf dem E5700SG Controller im Active-
Backup-Netzwerk-Bond-Modus für das Admin-Netzwerk verbunden sind.
SG5800
Bond-Modus mit festem Port (Standard)
Die Abbildung zeigt, wie die vier 10/25-GbE-Ports im Bond-Modus mit festen Ports
(Standardkonfiguration) verbunden sind.
Legende
C
G
In der Tabelle sind die Optionen für die Konfiguration der vier 10/25-GbE-Ports zusammengefasst. Sie
müssen nur die Einstellungen auf der Seite Link Configuration konfigurieren, wenn Sie eine nicht-
Standardeinstellung verwenden möchten.
Welche Ports sind verbunden
Alle vier Ports werden in einer einzelnen LACP Bond gruppiert, sodass alle
Ports für den Grid-Netzwerk- und Client-Netzwerk-Traffic verwendet werden
können.
• Die Ports 1-4 verwenden einen
einzelnen LACP Bond für das Grid
Network.
• Ein einzelnes VLAN-Tag identifiziert
Grid-Netzwerkpakete.
Welche Ports sind verbunden
Die Ports 1 und 3 sind für das Client-Netzwerk verbunden, falls dieses
Netzwerk verwendet wird.
Die Ports 2 und 4 sind für das Grid-Netzwerk verbunden.
• Die Ports 1-4 verwenden eine
einzelne LACP-Verbindung für das
Grid-Netzwerk und das Client-
Netzwerk.
• Zwei VLAN-Tags ermöglichen die
Trennung von Grid-Netzwerkpaketen
von Client-Netzwerkpaketen.
157
