Netzwerk-Bond-
Client-Netzwerk deaktiviert (Standard) Client-Netzwerk aktiviert
Modus
Nur LACP (802.3ad
Active-Backup Netzwerk-Bond-Modus für Management-Ports

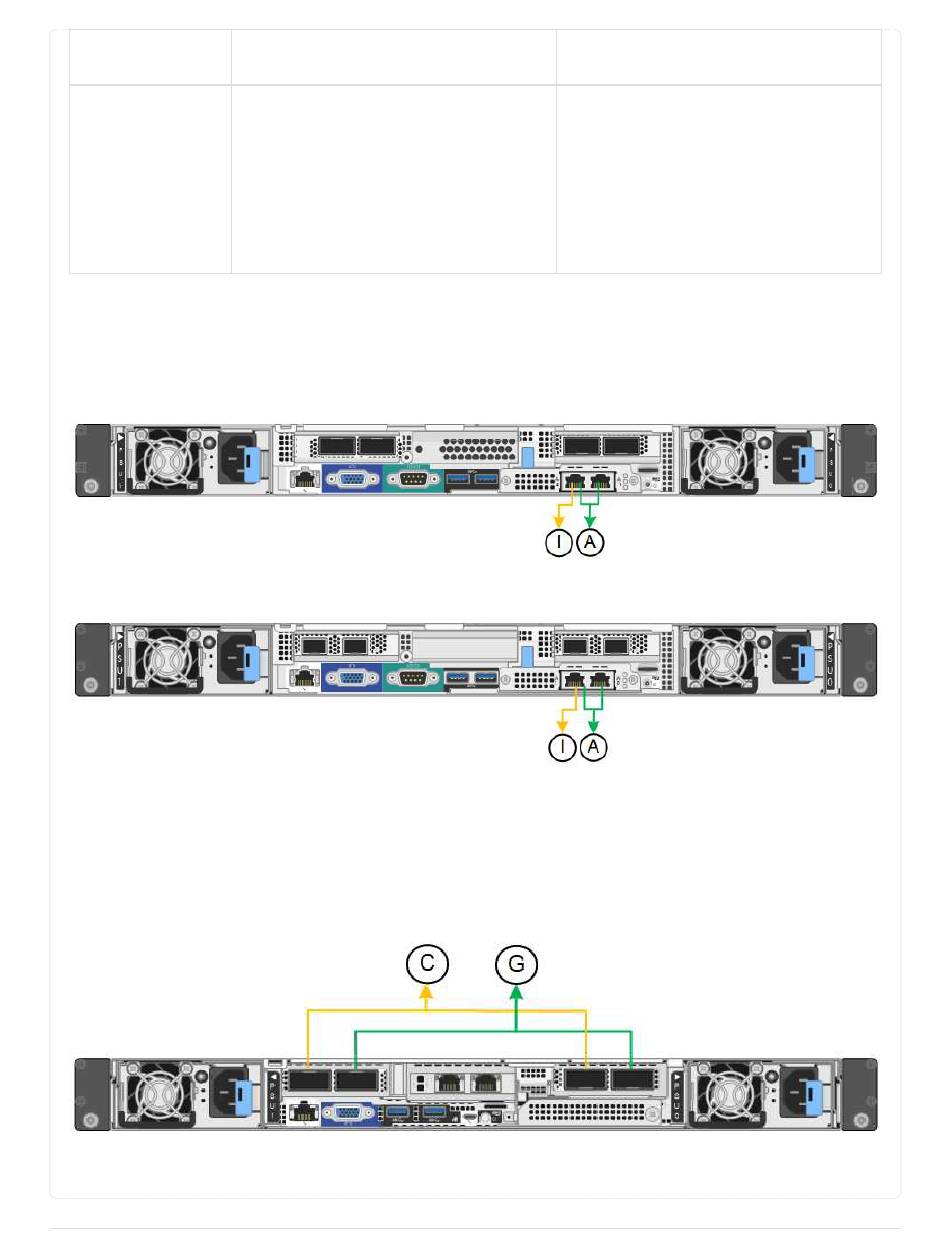

Diese Abbildungen zeigen, wie die beiden 1-GbE-Management-Ports auf den Appliances im Active-
Backup-Netzwerk-Bond-Modus für das Admin-Netzwerk verbunden sind.
SG1000:
SG100:
SG110 und SG1100
Bond-Modus mit festem Port (Standard)
Die Abbildungen zeigen, wie die vier Netzwerk-Ports des SG1100 oder SG110 im Fixed-Port-Bond-Modus
(Standardkonfiguration) verbunden sind.
SG1100:
SG110:
• Die Ports 1-4 verwenden einen
einzelnen LACP Bond für das Grid
Network.
• Ein einzelnes VLAN-Tag identifiziert
Grid-Netzwerkpakete.
• Die Ports 1-4 verwenden eine
einzelne LACP-Verbindung für das
Grid-Netzwerk und das Client-
Netzwerk.
• Zwei VLAN-Tags ermöglichen die
Trennung von Grid-Netzwerkpaketen
von Client-Netzwerkpaketen.
153
