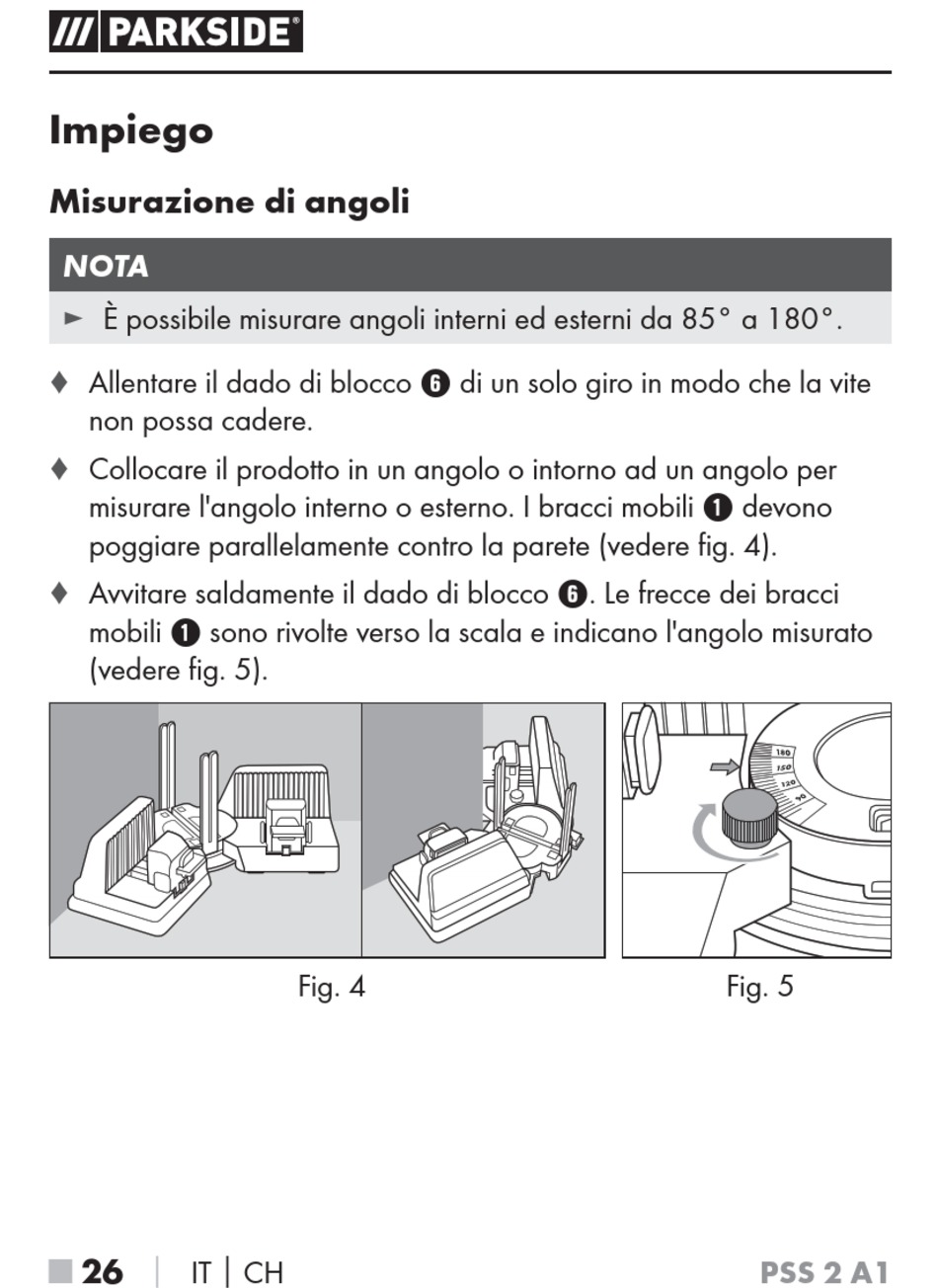

Impiego
Misurazione di angoli
NOTA
► È possibile misurare angoli interni ed esterni da 85° a 180°.
Allentare il dado di blocco 6 di un solo giro in modo che la vite
♦
non possa cadere.
♦ Collocare il prodotto in un angolo o intorno ad un angolo per
misurare l'angolo interno o esterno. I bracci mobili 1 devono
poggiare parallelamente contro la parete (vedere fig. 4).
Avvitare saldamente il dado di blocco 6. Le frecce dei bracci
♦
mobili 1 sono rivolte verso la scala e indicano l'angolo misurato
(vedere fig. 5).
│ IT │ CH
■ 26
Fig. 4 Fig. 5
