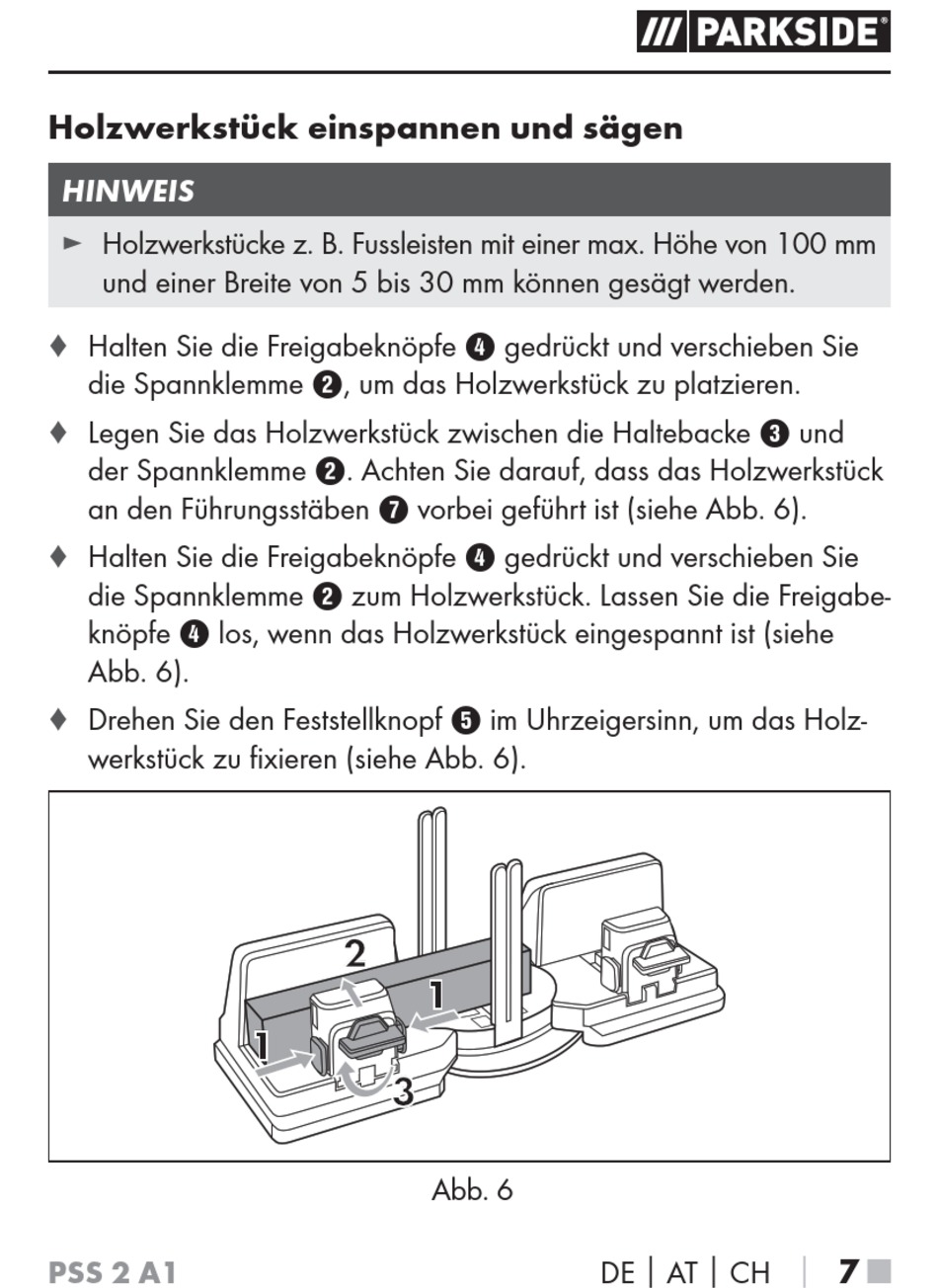

Parkside PSS 2 A1 Bedienungsanleitung Seite 10

Holzwerkstück einspannen und sägen
HINWEIS
► Holzwerkstücke z. B. Fussleisten mit einer max. Höhe von 100 mm
und einer Breite von 5 bis 30 mm können gesägt werden.
Halten Sie die Freigabeknöpfe 4 gedrückt und verschieben Sie
♦
die Spannklemme 2, um das Holzwerkstück zu platzieren.
Legen Sie das Holzwerkstück zwischen die Haltebacke 3 und
♦
der Spannklemme 2. Achten Sie darauf, dass das Holzwerkstück
an den Führungsstäben 7 vorbei geführt ist (siehe Abb. 6).
Halten Sie die Freigabeknöpfe 4 gedrückt und verschieben Sie
♦
die Spannklemme 2 zum Holzwerkstück. Lassen Sie die Freigabe-
knöpfe 4 los, wenn das Holzwerkstück eingespannt ist (siehe
Abb. 6).
Drehen Sie den Feststellknopf 5 im Uhrzeigersinn, um das Holz-
♦
werkstück zu fixieren (siehe Abb. 6).
PSS 2 A1
2
1
1
3
Abb. 6
DE │ AT │ CH │
7 ■
