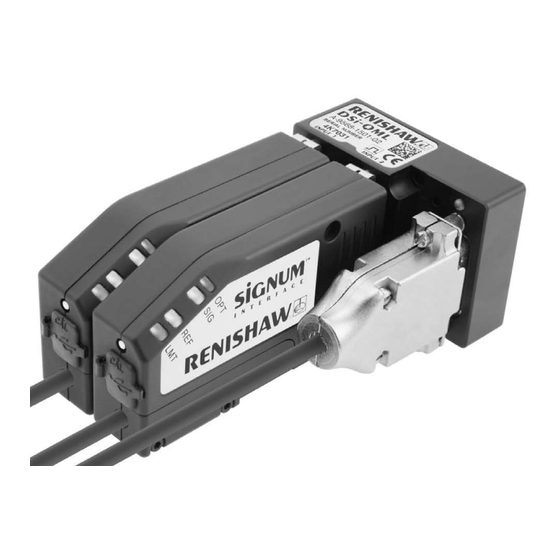

- Seite 1 Installationshandbuch M-9568-0201-02-B DSi Winkelmess-System mit zwei Abtastköpfen RSLM high accuracy linear encoder...
- Seite 2 Haftungsausschluss Es wurden beträchtliche Anstrengungen unternommen, um sicherzustellen, dass der Inhalt dieses Dokuments vollständig und fehlerfrei ist. Renishaw übernimmt jedoch keine Garantien für den Inhalt dieses Dokuments und lehnt insbesondere jede abgeleitete Gewährleistung ab. Renishaw behält sich vor, jederzeit und ohne vorherige Ankündigung, die technischen Daten der in diesem Handbuch beschriebenen Komponenten zu verändern und zu verbessern.
- Seite 3 DSi Installationszeichnung Alle Abmessungen und Toleranzen in mm 17,4 26,5 42,5 Ø 3,5 durchgängig, Ø 3,5 durchgängig, an zwei Positionen 17,5 an zwei Positionen 21,4 Position des LED Zugang zum propoZ Schalter 19,4 Si Montage 84,5 DIN-Schienenmontage 83,5...
- Seite 4 Abfolge der Installation WICHTIG Installation und Kalibrierung Initialisierung Bei Neuinstallation des DSi: Bei einschalten des DSi: Wählen sie die gewünschte Schalterposition für die Abtastkopfausrichtung Installieren und kalibrieren Sie das Drehen Sie die Achse bis Dieser Schalter befindet sich auf der Rückseite des DSi. Wenn die Schalterstellung verändert wird muss Werkseinstellung Mess-System separat.*...
- Seite 5 Verriegelung befestigen DSi Montageoptionen Empfohlene, lokale Installation Installation mit 1) Entfernen Sie die Schraubensockel, 2) Schraube und Unterlegscheibe der Zwischensteckern (Geeignet für Anwendungen mit hoher Unterlegscheiben und Erdungsan- Verriegelung einsetzen, siehe Abb. 2. Belastung durch Vibrationen, Stöße und schlüsse am Interface, Die Schraube noch nicht ganz Beschleunigungen)
- Seite 6 Kalibrierung Wählen einer neuen propoZ Position Bei jeder Veränderung der Installation muss das System neu kalibriert werden. Die propoZ Position kann jederzeit neu programmiert werden. 1) Installieren und kalibrieren Sie das Mess-System separat, wie in der Stellen sie sicher, dass das DSi kalibriert ist und der Initialisierungs-Modus durchlaufen ist. Installationsanleitung M-9752-2000 beschrieben.
- Seite 7 Anschlüsse LED Farbe Bedeutung DSi Ausgang Grün (blinkend) Das DSi befindet sich im Initalisierungs-Modus. Bewegen Sie die Achse in eine Richtung bis die LED grün leuchtet, um den Initialisierungs-Modus Funktion Signalart Signal Ausgang zu beenden. Anmerkung: Bei hoher Drehzahl kann das kurze ausgehen 5 V Spannung der LED, zum anzeigen der propoZ Position, als grünes blinken...
- Seite 8 Elektrische Anschlüsse Si und SR Erdung und Schirm Spannungsversorgung 5 V ± 10% Maximal 1 A bei Verwendung eines Abschluss- widerstandes von 120 Ω. Wegmess-Systeme von Renishaw müssen durch eine Innere Folgeelektronik Si-Interface SR-Abtastkopf Schirmung 5 V DC Spannungsquelle versorgt werden, entsprechend Verlängerungskabel;...
- Seite 9 Weltweite Kontaktinformationen finden Sie unter www.renishaw.de/Renishaw-weltweit RENISHAW sowie das Tastersymbol im Logo von RENISHAW sind registrierte Warenzeichen von ® Renishaw plc. im Vereinigten Königreich und in anderen Ländern. *M-9568-0201-02* apply innovation ist ein eingetragenes Warenzeichen der Renishaw plc. Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen ©...
