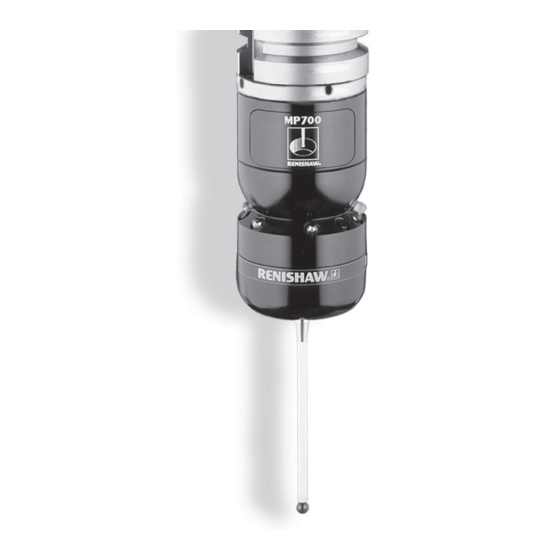

Renishaw MP700 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Renishaw Anleitungen
  4. Messgeräte
  5. MP700
  6. Benutzerhandbuch

Renishaw MP700 Benutzerhandbuch

Messtaster-system
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzer-Handbuch
H-2000-5134-06-A
MP700 Messtaster-System

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renishaw MP700

Inhaltszusammenfassung für Renishaw MP700

  • Seite 1 Benutzer-Handbuch H-2000-5134-06-A MP700 Messtaster-System...
  • Seite 2 © 1995 - 2003 Renishaw plc. Alle Rechte vorbehalten. Renishaw® ist ein eingetragenes Warenzeichen von Renishaw plc. Dieses Dokument darf ohne vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder vervielfältigt werden oder auf irgendeine Weise auf andere Medien oder in eine andere Sprache übertragen werden.
  • Seite 3 MP700 Messtaster-System Benutzer-Handbuch Renishaw GmbH Karl-Benz Strasse 12 72124 Pliezhausen Deutschland T: +49 7127 9810 F: +49 7127 88237 E: germany@renishaw.com www.renishaw.de...
  • Seite 4 Sicherheit Sicherheit Dieses Produkt entspricht folgenden europäischen Normen: BS EN 50081-2 BS EN 50082-2 Es erfüllt die zutreffenden wesentlichen Anforderungen des Gesundheits- und Arbeitschutzes folgender EG- Richtlinien: 89/336/EWG (EMV-Richtlinie), 91/263/EWG (Endgeräte-Richtlinie), 92/31/EWG (EMV-Änderungsrichtlinie), 93/68/EWG (CE-Kennzeichnung) Alle entsprechenden Sicherheitsinformationen, einschließlich der in diesem Installationshandbuch aufgeführten, müssen beachtet werden.

  • Seite 5: Sicherheit

    Sicherheit Benutzerinformation (FCC Absatz 15.21) Der Anwender wird darauf hingewiesen, daß jegliche Veränderungen oder Umbauten, die nicht ausdrücklich durch Renishaw plc oder einer autorisierten Vertretung genehmigt wurden, die Bedienerbefugnis zum Betrieb des Gerätes erlöschen lassen. Besonderes Zubehör (FCC Absatz 15.27) Der Anwender wird weiterhin darauf hingewiesen, daß...

  • Seite 6: Produktpflege

    Produkte, vorausgesetzt, diese werden unter genauer Befolgung der zugehörigen Renishaw-Dokumentation installiert. Wenn Geräte benutzt bzw. als Ersatz verwendet werden sollen, die nicht von Renishaw stammen (z.B. Interface und/oder Kabel), muss eine vorherige Zustimmung von Renishaw eingeholt werden. Bei Missachtung dieser Bestimmung erlöscht die Garantie von Renishaw.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Systembeschreibung ..........6 1.1 MP700 System mit OMM/MI12 ...... 6 1.2 MP700 System mit OMI ......... 7 1.3 MP700 Messtaster ......... 8 1.4 OMM ............10 1.5 MI12-Interface ..........11 1.6 OMI .............. 12 1.7 PSU3-Netzteil ..........15 Betrieb ..............

  • Seite 8: Systembeschreibung

    Systembeschreibung Systembeschreibung Zwei Varianten des MP700-Messtastersystems sind erhältlich: • MP700 mit OMM und MI12. • MP700 mit OMI. MP700-System mit OMM und MI12-Interface Dieses System umfaßt: • MP700-Messtaster • OMM (optisches Übertragungsmodul) • MI12-Interface • PSU3-Netzteil (bei Bedarf, optional erhältlich) Optisches Über-...

  • Seite 9: Mp700 System Mit Omi

    Systembeschreibung MP700-System mit OMI Das System umfaßt: • MP700-Messtaster • OMI (optisches Empfangsmodul mit integriertem Interface) (alternativ zum MI12-Maschinen- interface und dem optischen Empfangsmodul) • PSU3-Netzteil (bei Bedarf, optional erhältlich) Optisches Über- tragungs- modul MP700 PSU3-Netzteil Maschinensteuerung Tastereinsatz...

  • Seite 10: Mp700 Messtaster

    Systembeschreibung MP700-Messtaster HINWEIS: Der MP700-Messtaster hat eine Länge von 116,7 mm (ohne Tastereinsatz) und einen Durchmesser von 62 mm. Transportschutz vor Gebrauch des Messtasters entfernen Tastereinsatz Messtasterstatus- Tastmodul LED (1 x rot/grün) Tastmodul- 10. Batteriedeckel- abdeckung dichtung Tastmodulgehäuse 11. Batteriedeckel Abdrückschrauben...
  • Seite 11 Systembeschreibung Messtasterstatus-LED Die Messtasterstatus-LED [3] zeigt wie folgt an: Es blinkt grün Wenn der Tastereinsatz in Ruhelage ist Es blinkt rot Wenn der Tastereinsatz ausgelenkt ist Es leuchtet Wenn ein Batteriewechsel dauernd rot notwendig ist Empfangsdioden (3 Stück) Sende-LED (6 Stück) Messtasterstatus-LED...

  • Seite 12: Omm

    überwacht werden kann: Zweck ‘POWER’ Leuchtet, wenn die (Rot) Spannungsversorgung eingeschaltet ist. Senden Sendet Infrarot- (3 Stück) Steuersignale an den (Transmission) MP700-Messtaster. ‘SIGNAL’ Leuchtet, wenn ein Signal (Grün) vom MP700-Messtaster empfangen wird. ‘START’ Leuchtet, wenn das MI12- (Gelb) Maschineninterface ein Startsignal sendet.

  • Seite 13: Mi12-Interface

    Systembeschreibung MI12-Interface Das MI12-Maschineninterface sendet Messtastersignale an die CNC-Werkzeug- maschinensteuerung. Mehrere Anzeige-LEDs zeigen den jeweiligen Status des Messtastersystems an. Zweck ‘ERROR’ Leuchtet, wenn die optische (Rot) Übertragungsstrecke unterbrochen oder wenn der Messtaster ausgeschaltet ist. ‘LOW BAT’ Leuchtet, wenn die Batterie (Rot) erneuert werden muss.

  • Seite 14: Omi

    Systembeschreibung ‘POWER’ Leuchtet, wenn die (Rot) Spannungsversorgung eingeschaltet ist. Drücken auf die ‘START’ Taste [5] sendet Startsignale an den Messtaster. HINWEIS: Wenn der Messtaster auslöst, ertönt ein akustisches Signal. Das OMI wird als Alternative zum OMM und dem MI12-Maschineninterface eingesetzt. Es besitzt ein Empfangsfenster [7] und eine Anzahl LED, durch die der Status des Messtastersystems überwacht wird.
  • Seite 15 Systembeschreibung Zweck ‘START’ Leuchtet, wenn ein Startsignal (Gelb) an den Messtaster gesendet wird. Diese LED verhält sich wie folgt: • Sie blinkt einmal, wenn ein automatisch gesteuertes Startsignal abgegeben wird. • Sie blinkt dauernd im Sekundentakt, wenn das System auf ‘Autostart’ gesetzt ist.
  • Seite 16 Systembeschreibung Alle drei Farben werden der Reihe nach von dieser LED bei einer Startfolge angezeigt. Falls eine optische Störung empfangen wird, während der Messtaster nicht aktiviert ist, leuchtet diese LED gelb oder grün. Zweck Senden Sendet Infrarotsignale an (Transmission) den Messtaster. ‘BATT.

  • Seite 17: Psu3-Netzteil

    Systembeschreibung PSU3-Netzteil Das PSU3-Netzteil wird benötigt, falls keine 24V Versorgung von der CNC-Maschinensteuerung zur Versorgung des Maschineninterface oder des OMI verfügbar ist. Das Netzteil umfasst: • Einen ‘EIN/AUS’ Schalter (an der Gehäuserückseite). • Ein ‘LED’ in der Fronttafel, welche leuchtet, wenn das Netzgerät eingeschaltet ist.

  • Seite 18: Betrieb

    Programm, welches den Messtaster steuert, überprüft wurde. Falsche Programmierung könnte zu Schäden an der Maschine, dem Werkstück und am Messtastersystem führen. Das MP700-System wird von einer Batterie gespeist und hat zwei Betriebsarten: • Bereitschaft: Der Empfänger im Messtaster ist empfangsbereit.

  • Seite 19: Ausschalten Des Messtasters

    Betrieb Ausschalten des Messtasters Der Messtaster wird durch eine der folgenden Methoden ausgeschaltet: • Optisch ein - Zeit aus: Ein Zeitschalter stellt den Messtaster automatisch in den Bereitschaftsbetrieb zurück, wenn er für 33 oder 134 Sekunden nicht betätigt wurde. • Optisch ein - Optisch aus: Ein zweites Startsignal, generiert über Software M-Code, schaltet den Messtaster, nach frühestens 4,2 Sekunden, in den Bereitschaftsbetrieb zurück.

  • Seite 20: Rücksetzen Bei Messtastereinstellung Optisch Ein - Zeit Aus

    Betrieb Rücksetzen bei Messtastereinstellung Optisch ein - Zeit aus Entweder durch: • Ein einzelnes M-Code Startsignal generieren oder • Die ‘START’-Taste am MI12-Maschineninterface drücken. Rücksetzen bei Messtastereinstellung Optisch ein - Optisch aus Mindestens 5 Sekunden warten, nachdem das erste Startsignal gesendet wurde, dann entweder: •...

  • Seite 21: Handhabung Des Systems

    Handhabung des Systems Handhabung des Systems Einbauen des Messtasters • Sicherstellen, dass der Messtaster fest auf der Aufnahme befestigt ist. • Sicherstellen, dass die Messtasterstatus-LED gut sichtbar für den Bediener positioniert ist. • Sicherstellen, dass der Membranschutzdeckel entfernt wurde. • Sicherstellen, dass die Rundlaufeinstellung des Tastereinsatzes ausgeführt wurde.

  • Seite 22: Ausschalten Des Messtasters

    Handhabung des Systems Ausschalten des Messtasters • Die Verwendung der Betriebsart Optisch ein/Optisch aus verlängert die Nutzungsdauer der Messtasterbatterie erheblich. • Die Betriebsart Optisch ein/Optisch aus wird empfohlen, wenn der Messtaster regelmässig neu orientiert wird (z.B. bei Anlagen mit schwenkbarer Spindel), da er in diesem Fall eventuell jedesmal zurückgesetzt werden muss.

  • Seite 23: Anwendung Auf 5-Achsen-Bearbeitungsmaschinen (Schwenkbare Spindel)

    • In vertikaler Position kann der Messtaster gedreht werden, ohne dass er zurückgesetzt werden muss. Die Batterie • Wenn das MP700-Messtastersystem anzeigt, dass die Batterie schwach ist, soll sie so bald wie möglich erneuert werden. • Falls der Messtaster für längere Zeit nicht in Betrieb war und nicht einschaltet, soll als erste Massnahme die Batterie erneuert werden.

  • Seite 24: Programmierungshinweise

    Handhabung des Systems Programmierungshinweise • Sicherstellen, dass die Messgeschwindigkeit dieselbe wie die Geschwindigkeit beim Kalibrieren des Messtasters ist. • Eine Geschwindigkeit von mindestens 15 mm/min muss bei allen Messzyklen eingehalten werden. • Sicherstellen, dass der Messtaster nicht länger als 30 Sekunden auf der Werkstückoberfläche verweilt. •...

  • Seite 25: Installation Und Wartung

    Installation und Wartung Installation und Wartung Einbau/Erneuern der Batterie Beide Innensechskantschrauben [1] lösen. Batteriedeckel [2] entfernen. Batterie [4] herausnehmen. Neue Batterie einsetzen. Folgenden Batterien sind geeignet: l l e n i l Die neue Batterie mit richtiger Polarität in den Messtaster einsetzen.

  • Seite 26: Montage Des Mp700 An Einer Werkzeugaufnahme

    Installation und Wartung - t i Innensechskantschraube (2 Stück) Batterie Batteriedeckel 4.2 Montage des MP700 an einer Werkzeugaufnahme Der Messtaster kann auf unterschiedliche Weise auf die Aufnahme montiert werden: • Unter Verwendung der Justierplatte: Diese gestattet das Verschieben des Messtasters.
  • Seite 27 Installation und Wartung Anbauen des Messtasters: Membranschutzdeckel [8] entfernen. Tastereinsatz [9] einschrauben. Mit einem Drehmoment von 2 Nm anziehen. Beide Innensechskantschrauben [3] lösen. Batteriedeckel [4] abnehmen. Batterie [6] herausnehmen. Halteschraube [7] lösen und den Sicherheitsdeckel [11] abnehmen. Wo zutreffend, die Zentrierkugel [2] in die Aufnahmestelle am Messtastergehäuse legen.
  • Seite 28 Installation und Wartung 11. Falls Mitteneinstellung des Tastereinsatzes anhand der Justierplatte ohne Kugel ausgeführt werden soll, Schritte 12 bis 16 durchführen und dann die Anweisungen auf Seite 25 befolgen. Falls die Einstellmethode mit Justierplatte und Kugel verwendet werden soll, direkt zu den Anweisungen auf Seite 26 gehen, d.h.
  • Seite 29 Installation und Wartung Justierplatte Tastereinsatz Zentrierkugel 10. Deckeldichtung (optional) 11. Deckel Innensechskant- 12. Kopfschraube schraube (2 Stück) (4 Stück) Batteriedeckel 13. Innensechskant- Batteriedeckel- schraube (4 Stück) dichtung 14. Innensechskant- schraube mit Batterie Zentrierspitze Halteschraube (2 Stück) Membran- 15. Werkzeugaufnahme schutzdeckel...

  • Seite 30: Mitteneinstellung Des Tastereinsatzes

    • Unter Verwendung der Justierplatte: Diese gestattet es, dass der Messtaster über die Stirnfläche der Werkzeugaufnahme verschoben werden kann. (von Renishaw empfohlen) • Unter Verwendung der Justierplatte und der optionalen Zentrierkugel: Der Messtaster kann durch diese Vorrichtungen auf der Werkzeugaufnahme zusätzlich geschwenkt und...
  • Seite 31 Installation und Wartung Justierplatte Justierplatte mit Zentrierkugel...

  • Seite 32: Mitteneinstellung Des Tastereinsatzes Mit Justierplatte

    Installation und Wartung Mitteneinstellung des Tastereinsatzes mit Justierplatte Falls notwendig, den Messtaster [1] in die Werkzeugmaschinenspindel einsetzen. Innensechskantschrauben [3] leicht anziehen. Den Messtaster [1] nach Augenmaß mit Bezug auf die Werkzeugaufnahme [4] mittig ausrichten. Über Kreuz die Innen-sechskantschrauben mit Zentrierspitze [3] mit einem Drehmoment von 2 - 3 Nm anziehen.
  • Seite 33 Installation und Wartung Ziehen Sie die vier Innensechskantschrauben [2] mit einem Drehmoment von 1,5 - 3,5 Nm an. 4 mm 2,5 mm MP700-Messtaster Innensechskant- schraube mit Innensechskant- Zentrierspitze schraube (4 Stück) (2 Stück) Werkzeugaufnahme...

  • Seite 34: Mitteneinstellung Des Tastereinsatzes Mit Zentrierkugel

    Installation und Wartung Mitteneinstellung des Tastereinsatzes mit Zentrierkugel Falls notwendig, die zwei Innensechskant- schrauben [3] lösen. Den Batteriedeckel [4] abnehmen. Die Batterie herausnehmen. Die Halteschraube [6] lösen und entfernen. Den Deckel [7] entfernen. Den Messtaster relativ zur Werkzeugaufnahme [15] nach Augenmaß mittig ausrichten, leicht mit den Innensechskantschrauben mit Zentrierspitze [14] mit einem Drehmoment von 2 - 3 Nm anziehen.
  • Seite 35 Installation und Wartung Einstellung durch die vier Innensechskant- schrauben [13] fortsetzen, indem auf der einen Seite die Innensechskantschraube gelöst und auf der gegenüberliegenden Seite festgezogen wird. Benutzen Sie hierzu zwei 2,5 mm Sechskantschraubendreher (falls erforderlich). Drehen Sie nach und nach die vier Innensechskantschrauben ein bis die endgültige Einstellung erreicht ist.
  • Seite 36 Installation und Wartung 2,5 mm 4 mm AF 4 mm AF Tastereinsatz 10. Deckeldichtung Justierplatte 11. Deckel Zentrierkugel 12. Kopfschraube Innensechskant- (4 Stück) schraube (2 Stück) 13. Innensechskant- Batteriedeckel schraube (4 Stück) Batteriedeckel- 14. Innensechskant- dichtung schraube mit Batterie Zentrierspitze (2 Stück) Halteschraube 15.

  • Seite 37: Ausbau Des Tastmoduls / Schaltereinstellungen

    Installation und Wartung Ausbau des Tastmoduls / Schaltereinstellungen VORSICHT: Die Neueinstellung des Tastmoduls und die Einstellung des Schalters am optischen Übertragungsmodul ist ausschliesslich von geschultem Personal vorzunehmen. Das Tastmodul nicht vom optischen Übertragungsmodul abdrehen, da dies zu Schäden führen könnte. HINWEIS: Der Tastkopf nur entfernen, wenn Einstellungen an den Schaltern des optischen Übertragungsmoduls oder des Tastkopfes...

  • Seite 38: Zugang Zum Tastmodulschalter

    Installation und Wartung Zugang zum Tastmodulschalter Um zum Tastmodulschalter [7] Zugang zu erhalten muss die rückwärtige Dichtung des Tastmoduls [6] abgenommen werden, indem sie zusammengedrückt wird (siehe Ansicht A). Abdeckung des Gewindestifte Tastmoduls (2 Stück) Tastmodul Rückwärtige Dichtung des Halteschraube Tastmoduls (3 Stück) Tastermodulschalter...

  • Seite 39: Einstellung Des Tastmodulschalters

    Installation und Wartung Einstellung des Tastmodulschalters VORSICHT: Beim Verändern der Schaltereinstellungen nicht die elektrischen Komponenten berühren. Auf Sauberkeit achten. Entfernen sie vorher alle Späne und Kühlmittel vom Messtaster. Den Schalter niemals mit einer Bleistiftspitze verstellen. HINWEIS: Der Tastmodulschalter dient zur Einstellung der Verzögerungszeit, welche erforderlich ist, um den Einfluss von Vibrationen und mechanischen Schocks zu unterdrücken.
  • Seite 40 Installation und Wartung Der Tastmodulschalter kann auf folgende Verzögerungszeiten eingestellt werden: • 0 Millisekunden • 2 Millisekunden • 8 Millisekunden • 16 Millisekunden Zur Auswahl der gewünschten Verzögerungszeit, ist der Schalter in die unten angezeigten Positionen zu bringen. 8 ms 2 ms 0 ms 16 ms...

  • Seite 41: Änderung Der Schaltereinstellung Am Optischen Übertragungsmodul

    Installation und Wartung Änderung der Schaltereinstellung am optischen Übertragungsmodul VORSICHT: Beim Verändern der Schaltereinstellungen nicht die elektrischen Komponenten berühren. Auf Sauberkeit achten. Entfernen sie vorher alle Späne und Kühlmittel vom Messtaster. Den Schalter niemals mit einer Bleistiftspitze verstellen. Folgenden Einstellungen können am Schalter verändert werden: •...
  • Seite 42 Installation und Wartung • ‘MODUS’: Bestimmt, wie der Messtaster ausgeschaltet wird. Dies erfolgt wahlweise durch ’Optisch Aus’ oder durch ’Zeit Aus’. Zur gewünschten Einstellung von ‘BERUHIGUNGSZEIT’, ‘ZEIT AUS’ und ‘MODUS’ die entsprechenden Schalter in die unten angezeigte(n) Position(en) bringen. Schalter 1 Schalter 2 Schalter 3 BERUHIGUNGS-...

  • Seite 43: Tastmodul Wieder Einsetzen

    Installation und Wartung Tastmodul wieder einsetzen Die beiden Gewindestifte [5] ganz lösen, um den Anbau des Tastmoduls [2] an das optische Übertragungsmodul zu erleichtern. Die rückwärtige Dichtung [6] und den ‘O’-Ring [8] optisch auf Beschädigung und Verformung untersuchen. Wenn Schäden festgestellt werden, den Messtaster zur Reparatur an Ihren Händler schicken.
  • Seite 44 Installation und Wartung Wenn es notwendig ist, erneuern Sie den ‘O’-Ring [8] und fetten Sie ihn leicht ein. Die Abdeckung des Tastmoduls [1] wieder zusammenbauen (die Abdeckung ist sicher angebracht, wenn sie an den Anschlag stößt). Gewindestift Abdeckung des (2 Stück) Tastmoduls Rückwärtige Tastmodul...

  • Seite 45: Kontrolle Der Dichtung

    Installation und Wartung Kontrolle der Dichtung Der Tastmodulmechanismus ist durch zwei Viton- Dichtungen geschützt. Die äußere Dichtung muss regelmäßig wie nachstehend beschrieben kontrolliert werden: Den Tastereinsatz [1] aus dem Tastmodul [2] ausschrauben. Die Schutzkappe [3] aus dem Tastmodul [2] schrauben. Die äußere Dichtung [4] auf Beschädigung untersuchen und falls notwendig gemäß...

  • Seite 46: Fehlersuche

    Fehlersuche Fehlersuche ö t s i s t i l a f t s i e i l e l l t s i ä f Ü t s i...
  • Seite 47 Fehlersuche ö e i l z t i e i l ü t ü t t i s . t l ö ü ü r ü t e i l e i l l a f...
  • Seite 48 Fehlersuche ö l ö Ü ü r e l l l l e t l l l o f l l a t ü ä e l l ö l f i t e i l ü t t s i ö...
  • Seite 49 Fehlersuche ö e i l z t i e i l ü t ü t t i s . t l ö ü ü r ü t e i l e i l l a f...
  • Seite 50 Fehlersuche ö ä ä ü t g i l ü r t i s ä r , t r z t i ü r ö l r ü u l l u l l e i l ° 0 s l l ü...
  • Seite 51 Fehlersuche ö ü ü r ü f , t r ä l ä l ü ü r ö ü f ü r ü s t i ü f ä ü t ß ü t i n i ä i l a e l l e l l ü...
  • Seite 52 Fehlersuche ö - ' s ü ü r t s l r ä ö e l l s t l t s i...
  • Seite 53 Fehlersuche ö ö i r t ü ü r e l l ü ü r e l l l a f e i l ö ö...
  • Seite 54 Fehlersuche ö ä e l l ü r i r t Ü ö t ö c i l e l l c i l ß i t s i Ü ä ß e i l...
  • Seite 55 Fehlersuche ü r ü r ü ü ü t ö l e i l ä ß s l l ä...

  • Seite 56: Anhang - Mp700 Kalibrieranforderungen

    Messfehler auftreten. Wenn eine Vektormessung vorgenommen wird bei der eine Bewegung in der Z-Achse stattfindet, wird die folgende Prozedur für Messtasterkalibrierung und - messung empfohlen (Renishaw-Software enthält dies als Standard): Kalibrieren Sie den Messtaster mit der standardisierten Kalibriermethode um die Messtasterlänge, Kugeldurchmesser des...
  • Seite 57 Anhang Wenn eine Messung in 3 Achsen erforderlich ist, positionieren Sie den Tastereinsatz senkrecht zur Messfläche. Beachten Sie dabei den X- und Y- Versatz und berücksichtigen Sie für die Z-Position den kalibrierten Radius des Tastereinsatzes. Führen Sie die Messbewegung aus, um die X-, Y-, und Z-Positionen der Spindel zu erhalten.

  • Seite 58: Installationshandbuch & Fremdsprachen

    So erhalten Sie ihr Exemplar des Installations- und Benutzerhandbuches für das MP700-Messtastersystem Exemplare des Installations- und Benutzer-Handbuchs für das MP700-Messtastersystem können Sie bei Ihrer nächsten Renishaw-Niederlassung anfordern (Anschrift und Telefonnummer finden Sie auf dem Rückumschlag). Folgenden Sprachen sind erhältlich: Sprache...
  • Seite 59 Renishaw GmbH +49 7127 9810 +49 7127 88237 Karl-Benz Strasse 12 germany@renishaw.com D-72124 Pliezhausen Deutschland www.renishaw.de Weltweite Kontaktinformationen finden Sie auf unserer Hauptseite www.renishaw.com/contact *H-2000-5134-06-A*...
