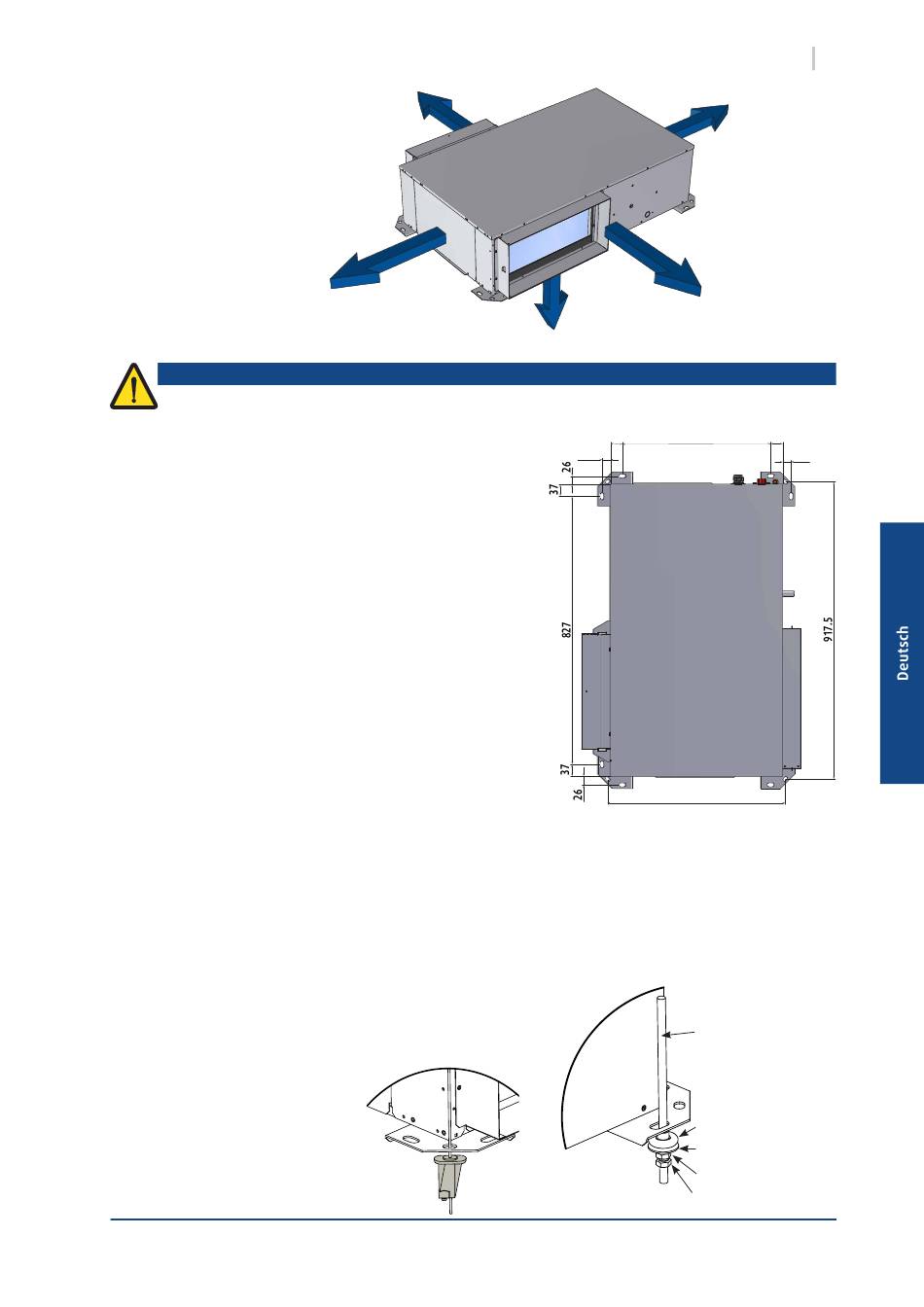

10.2. WARTUNGSFREIRAUM
10.3. ANBRINGEN DER EINHEIT
Achtung
Die Auflage des Gerätes muss den Angaben in dem vorliegenden Handbuch entsprechen. Eine
ungeeignete Auflage kann zu Personenschäden führen.
1.
Die Einheit an einer Stelle installieren, die den
ungehinderten Ausbau des Filters und der
Zugangsplatten zu dem Schaltschrank /Kompressor,
Ventilator ermöglicht und die dem Wartungspersonal
genügend Raum für Wartungs- und Reparaturarbeiten
lässt. Ausreichend Raum für den Anschluss von Wasser,
Elektrizität und die Kanalanschlüsse vorsehen.
2. Der Installateur muss sich vergewissern, dass der Zugang
unter der Zwischendecke vorgesehen ist und dass für
die Aufhängungswinkel, die Kanalbefestigungsschellen
und die Wasser- und Elektrizitätsanschlusskupplungen
ausreichend Raum vorhanden ist.
3. Unter der Einheit einen Platz für einen Siphon an der
Kondenswasserabflussleitung vorsehen. Die Einheit nicht
oberhalb der Rohrleitungen installieren.
4. Jede Einheit wird mit vier Gewindestangen an
der Decke aufgehängt. Diese Stangen sind über
Gummistoßdämpfer an den Ecken der Einheit mit
Aufhängungswinkeln befestigt.
Achtung! Keine Stangen mit einem kleineren Durchmesser als den unten angegebenen
Durchmessern benutzen. Die Stangen müssen fest in der Decke oder den Balken verankert sein.
5. Jede Einheit wird mit einem Satz vorinstallierter Aufhängungswinkel und einem Satz
Befestigungsmaterial geliefert, das sic in dem Beutel mit der technischen Beschreibung befindet.
Dieser Satz besteht aus 4 Silentblocs, 4 Unterlegscheiben, 4 Muttern und 4 Gegenmuttern.
6. Die Gewindestangen gemäß den unten angegebenen Maßen anordnen. Zur Befestigung der
Aufhängungsstangen an der Einheit werden eine Mutter und eine Gegenmutter empfohlen.
Eine Mutter ohne Gegenmutter könnte durch die
Schwingungen gelockert werden. Bei Nichtbefolgen dieser
Vorschrift wird der Installateur verantwortlich gemacht.
7. Die Einheit muss in den beiden Ebenen nach dem
Kondenswasserabfluss
geneigt werden, damit das
Kondenswasser leichter
abfließen kann. (Gefälle
Minimum: 2 %)
Man kann ebenfalls ein
Seilaufhängesystem benutzen
600mm
600mm
600mm
600mm
200mm
37
457
26
547.5
GEWINDEDSTANGE
M8
(NICHT GELIEFERT)
SILENTBLOC
UNTERLEGSCHEIBE
MUTTER
GEGENMUTTER
SysLoop
9
37
26
