22 SysLoop

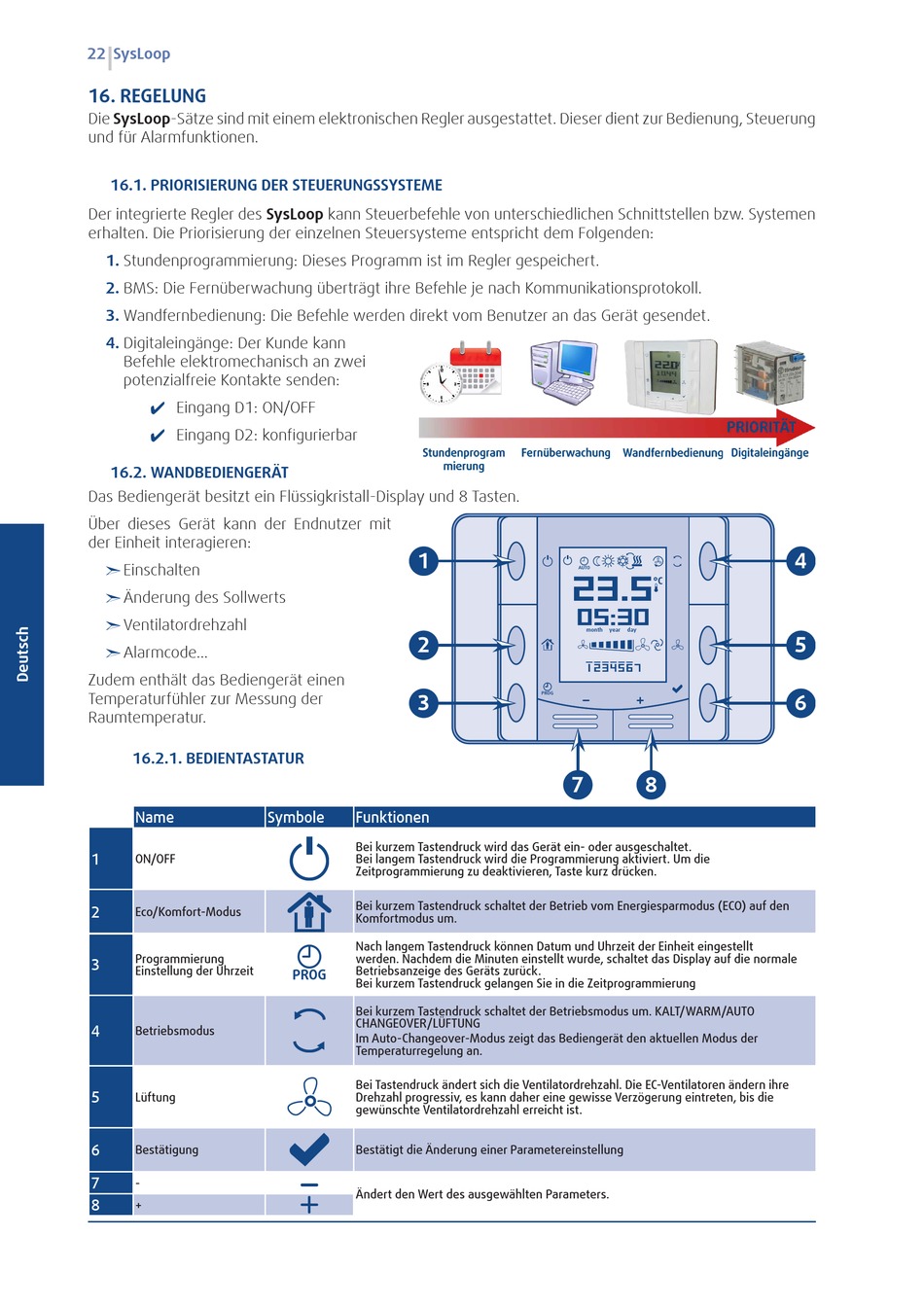

16. REGELUNG

Die SysLoop-Sätze sind mit einem elektronischen Regler ausgestattet. Dieser dient zur Bedienung, Steuerung
und für Alarmfunktionen.

16.1. PRIORISIERUNG DER STEUERUNGSSYSTEME

Der integrierte Regler des SysLoop kann Steuerbefehle von unterschiedlichen Schnittstellen bzw. Systemen
erhalten. Die Priorisierung der einzelnen Steuersysteme entspricht dem Folgenden:
1. Stundenprogrammierung: Dieses Programm ist im Regler gespeichert.
2. BMS: Die Fernüberwachung überträgt ihre Befehle je nach Kommunikationsprotokoll.
3. Wandfernbedienung: Die Befehle werden direkt vom Benutzer an das Gerät gesendet.
4. Digitaleingänge: Der Kunde kann
Befehle elektromechanisch an zwei
potenzialfreie Kontakte senden:
Eingang D1: ON/OFF

Eingang D2: konfigurierbar

16.2. WANDBEDIENGERÄT
Das Bediengerät besitzt ein Flüssigkristall-Display und 8 Tasten.
Über dieses Gerät kann der Endnutzer mit
der Einheit interagieren:
Einschalten
²
Änderung des Sollwerts
²
Ventilatordrehzahl
²
Alarmcode...
²
Zudem enthält das Bediengerät einen
Temperaturfühler zur Messung der
Raumtemperatur.

16.2.1. BEDIENTASTATUR

Name
1
ON/OFF
2
Eco/Komfort-Modus
Programmierung
3
Einstellung der Uhrzeit
4
Betriebsmodus
5
Lüftung
6
Bestätigung
7
-
8
+
1
2
3
Symbole Funktionen
Bei kurzem Tastendruck wird das Gerät ein- oder ausgeschaltet.
Bei langem Tastendruck wird die Programmierung aktiviert. Um die
Zeitprogrammierung zu deaktivieren, Taste kurz drücken.
Bei kurzem Tastendruck schaltet der Betrieb vom Energiesparmodus (ECO) auf den
Komfortmodus um.
Nach langem Tastendruck können Datum und Uhrzeit der Einheit eingestellt
werden. Nachdem die Minuten einstellt wurde, schaltet das Display auf die normale
Betriebsanzeige des Geräts zurück.
PROG
Bei kurzem Tastendruck gelangen Sie in die Zeitprogrammierung
Bei kurzem Tastendruck schaltet der Betriebsmodus um. KALT/WARM/AUTO
CHANGEOVER/LÜFTUNG
Im Auto-Changeover-Modus zeigt das Bediengerät den aktuellen Modus der
Temperaturregelung an.
Bei Tastendruck ändert sich die Ventilatordrehzahl. Die EC-Ventilatoren ändern ihre
Drehzahl progressiv, es kann daher eine gewisse Verzögerung eintreten, bis die
gewünschte Ventilatordrehzahl erreicht ist.
Bestätigt die Änderung einer Parametereinstellung
Ändert den Wert des ausgewählten Parameters.
AUTO
23.5
°C
05:30
month year day
1 2 3 4 5 6 7
PROG
7 8
4
5
6
