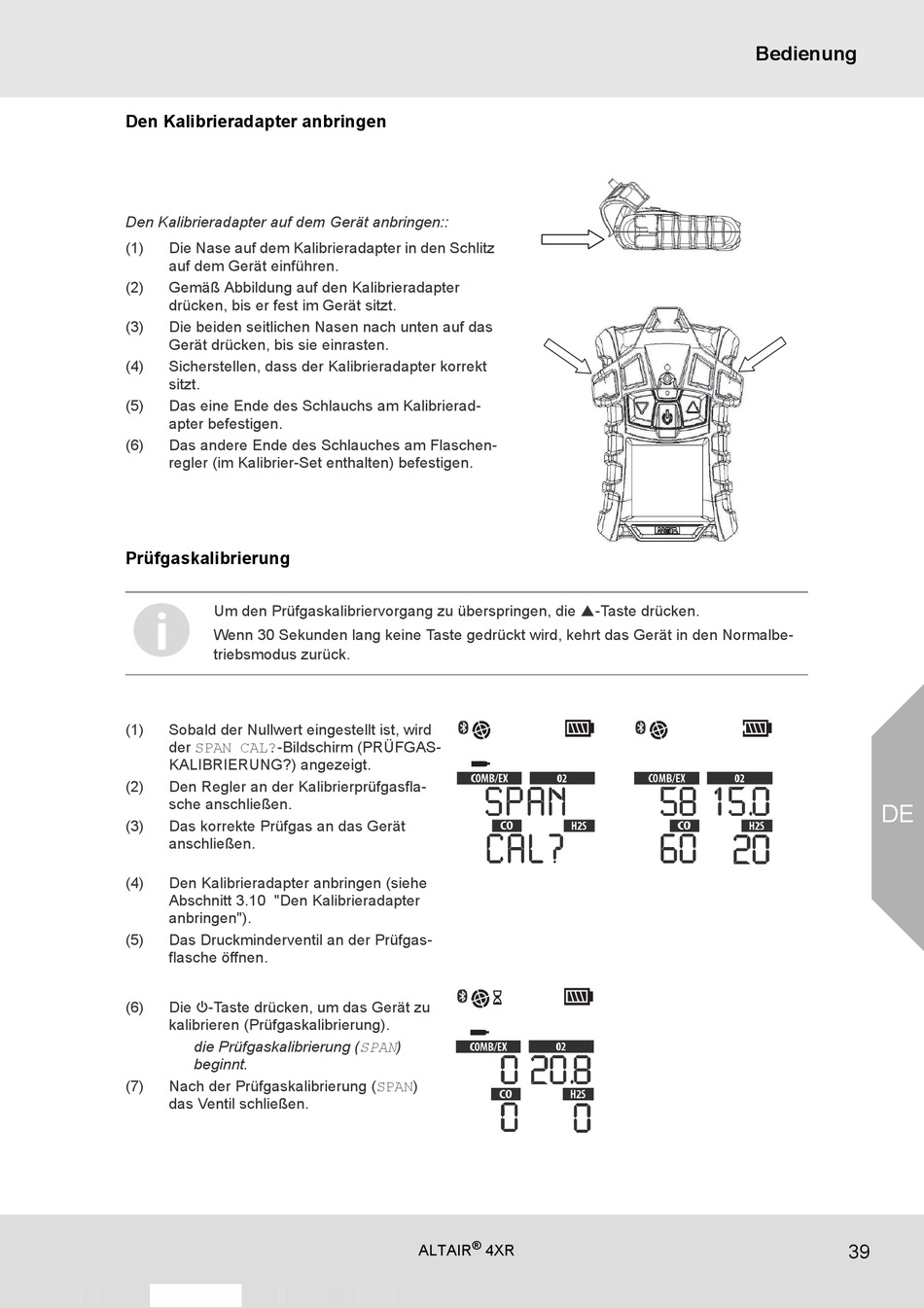

Den Kalibrieradapter Anbringen; Prüfgaskalibrierung - MSA ALTAIR 4XR Gebrauchsanleitung

Den Kalibrieradapter anbringen

Den Kalibrieradapter auf dem Gerät anbringen::
(1) Die Nase auf dem Kalibrieradapter in den Schlitz
auf dem Gerät einführen.
(2) Gemäß Abbildung auf den Kalibrieradapter
drücken, bis er fest im Gerät sitzt.
(3) Die beiden seitlichen Nasen nach unten auf das
Gerät drücken, bis sie einrasten.
(4) Sicherstellen, dass der Kalibrieradapter korrekt
sitzt.
(5) Das eine Ende des Schlauchs am Kalibrierad-
apter befestigen.
(6) Das andere Ende des Schlauches am Flaschen-
regler (im Kalibrier-Set enthalten) befestigen.
Prüfgaskalibrierung
Um den Prüfgaskalibriervorgang zu überspringen, die -Taste drücken.
Wenn 30 Sekunden lang keine Taste gedrückt wird, kehrt das Gerät in den Normalbe-
triebsmodus zurück.
(1) Sobald der Nullwert eingestellt ist, wird
der SPAN CAL?-Bildschirm (PRÜFGAS-
KALIBRIERUNG?) angezeigt.
(2) Den Regler an der Kalibrierprüfgasfla-
sche anschließen.
(3) Das korrekte Prüfgas an das Gerät
anschließen.
(4) Den Kalibrieradapter anbringen (siehe
Abschnitt 3.10 "Den Kalibrieradapter
anbringen").
(5) Das Druckminderventil an der Prüfgas-
flasche öffnen.
(6) Die q-Taste drücken, um das Gerät zu
kalibrieren (Prüfgaskalibrierung).
die Prüfgaskalibrierung (SPAN)
beginnt.
(7) Nach der Prüfgaskalibrierung (SPAN)
das Ventil schließen.
®
ALTAIR 4XR
Bedienung
DE
39
