- Seite 1 Einsatzvorbereitung Stand 01.11.2019 Multi-Gasmessgerät MSA ALTAIR 4XR \\192.168.178.28\public\Feuerwehrdienst\Ausbilungsunterlagen\Schulungsunterlagen\Begriff,Zweck, Aufbau,Wirkungsweise\Vorlagen\Messgerät ALTAIR 4XR.docx...

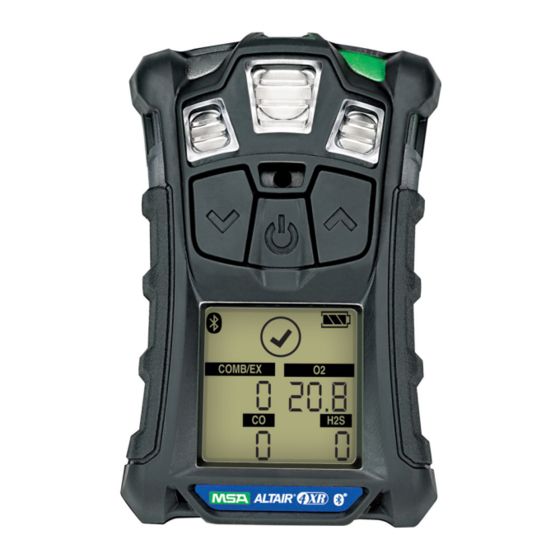

- Seite 2 Begriff: Das Gerät ALTAIR 4XR dient zum Überwachen von Gasen in der Umgebungsluft und am Arbeitsplatz. Zweck: Das Gerät wurde für die Durchführung von Gefährdungsbeurteilungen konzipiert und dient zur: Beurteilung der potenziellen Gefährdung von Arbeitskräften durch brennbare oder toxische Gase und Dämpfe sowie Sauerstoffmangel.
-
Seite 3: Tastenbeschreibung
(STEL) und der MAK (TWA), zur Bestätigung von Alarmen (wo möglich) - Taste und im Messmodus zum Zugreifen auf die Kalibrierung verwendet. Sie wird zudem verwendet, um sich vorwärts zur nächsten Seite zu bewegen oder die Werte im Einstellungsmodus zu erhöhen. \\192.168.178.28\public\Feuerwehrdienst\Ausbilungsunterlagen\Schulungsunterlagen\Begriff,Zweck, Aufbau,Wirkungsweise\Vorlagen\Messgerät ALTAIR 4XR.docx... - Seite 4 Wenn das Gerät einen Kurztest nicht besteht oder der 24-Stunden- (Kurztest-LED) Zeitraum abgelaufen ist, blinkt die rote LED alle 15 Sekunden. Diese Option kann über die Prüfstation MSA GALAXY GX2 oder die Software MSA Link abgeschaltet werden. Die roten Alarm-LEDs sind optische Anzeigen für einen Alarmzustand (Alarm-LED) oder irgendeine Art Fehler des Geräts.
- Seite 5 KZW-Symbol (STEL) – Zeigt einen KZW-Alarm an. MAK-Symbol (TWA) – Zeigt einen MAK-Alarm an. Sensorlebensdauer-Symbol – Zeigt an, dass das Ende der Sensorlebensdauer erreicht ist. Bluetooth Symbol – Zeigt an, dass der Bluetooth Betrieb aktiviert wurde. \\192.168.178.28\public\Feuerwehrdienst\Ausbilungsunterlagen\Schulungsunterlagen\Begriff,Zweck, Aufbau,Wirkungsweise\Vorlagen\Messgerät ALTAIR 4XR.docx...
- Seite 6 Wirkungsweise: Alarmschwelleneinstellung: Voralarm Hauptalarm KZW [STEL] MAK [TWA] Sensor [LOW] [HIGH] (Kurzzeitwert) (Arbeitsplatzgrenzwert) 10% UEG 20% UEG O² 19,5% 25ppm 100ppm 100ppm 25ppm (29mg/m³) (116mg/m³) (116mg/m³) (29mg/m³) 10ppm 15ppm 15ppm 10ppm H²S (14,2mg/m³) (21,3mg/m³) (21,3mg/m³) (14,2mg/m³) \\192.168.178.28\public\Feuerwehrdienst\Ausbilungsunterlagen\Schulungsunterlagen\Begriff,Zweck, Aufbau,Wirkungsweise\Vorlagen\Messgerät ALTAIR 4XR.docx...
- Seite 7 - in Bereichen, die brennbaren luftgetragenen Nebel/Staub enthalten. Das Gerät nur zum Nachweisen von Gasen/Dämpfen verwenden, für die ein entsprechender Sensor installiert ist. Ausreichende Sauerstoffversorgung während der Messung gewährleisten. Bei Unterbrechung des Ladevorgang sollte der Frischluftabgleich erst nach 30 min erfolgen. \\192.168.178.28\public\Feuerwehrdienst\Ausbilungsunterlagen\Schulungsunterlagen\Begriff,Zweck, Aufbau,Wirkungsweise\Vorlagen\Messgerät ALTAIR 4XR.docx...
