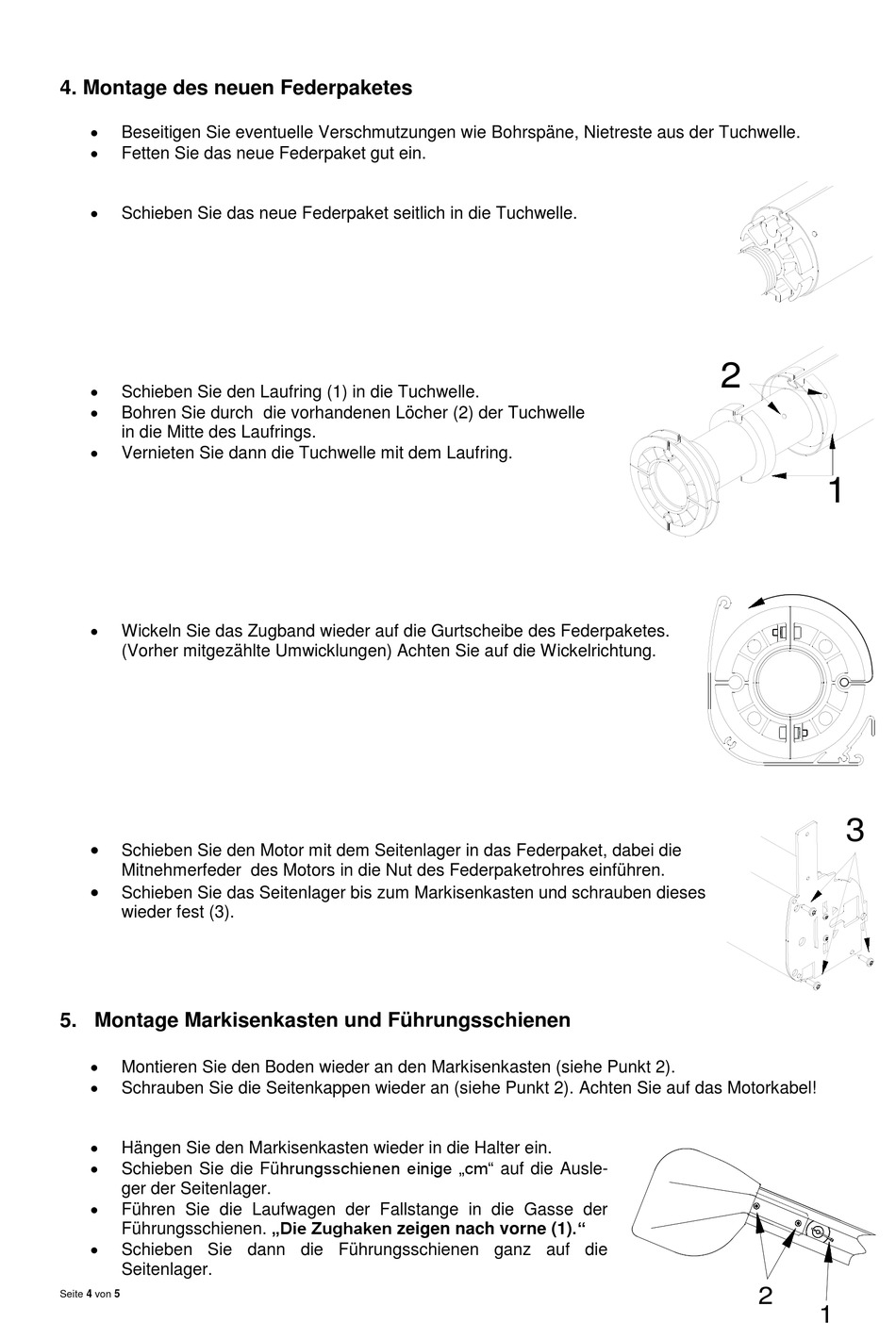

4. Montage des neuen Federpaketes


Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus der Tuchwelle.

Fetten Sie das neue Federpaket gut ein.

Schieben Sie das neue Federpaket seitlich in die Tuchwelle.

Schieben Sie den Laufring (1) in die Tuchwelle.

Bohren Sie durch die vorhandenen Löcher (2) der Tuchwelle
in die Mitte des Laufrings.

Vernieten Sie dann die Tuchwelle mit dem Laufring.

Wickeln Sie das Zugband wieder auf die Gurtscheibe des Federpaketes.
(Vorher mitgezählte Umwicklungen) Achten Sie auf die Wickelrichtung.

Schieben Sie den Motor mit dem Seitenlager in das Federpaket, dabei die
Mitnehmerfeder des Motors in die Nut des Federpaketrohres einführen.

Schieben Sie das Seitenlager bis zum Markisenkasten und schrauben dieses
wieder fest (3).
5. Montage Markisenkasten und Führungsschienen

Montieren Sie den Boden wieder an den Markisenkasten (siehe Punkt 2).

Schrauben Sie die Seitenkappen wieder an (siehe Punkt 2). Achten Sie auf das Motorkabel!

Hängen Sie den Markisenkasten wieder in die Halter ein.

Schieben Sie die Führungsschienen einige „cm" auf die Ausle-
ger der Seitenlager.

Führen Sie die Laufwagen der Fallstange in die Gasse der
Führungsschienen. „Die Zughaken zeigen nach vorne (1)."

Schieben Sie dann die Führungsschienen ganz auf die
Seitenlager.
