Bedienungsanleitung RAPTOR 4all & 4you

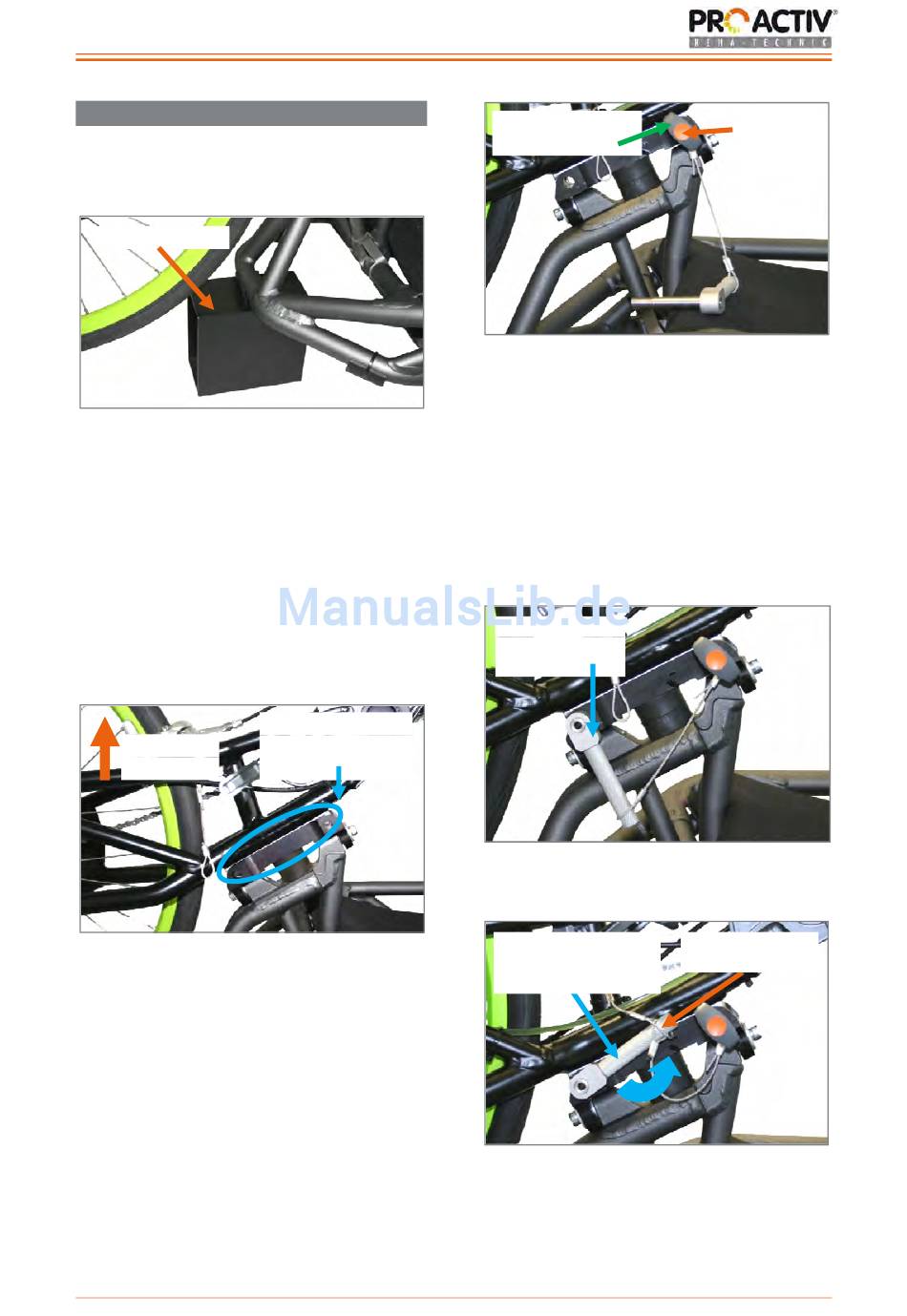

23.3 Adaptieren der Antriebseinheit

Zum Adaptieren der Antriebseinheit am Chas-
sis stellen Sie das Chassis auf den Chassis-
Ständer und betätigen Sie die Feststellbremse.
Chassis-Ständer
Abbildung 43: Chassis auf Chassis-Ständer
Legen Sie die Adapterplatten von Chassis und
Antriebseinheit genau aufeinander und stecken
Sie den Kugelsperrbolzen von in Fahrtrichtung
linker Seite in die obere Öffnung der Adapter-
platten. Um das Einstecken zu ermöglichen,
muss die orangene Fläche auf dem Griff des
Kugelsperrbolzen eingedrückt, die Antriebs-
einheit gerade ausgerichtet und das Antriebs-
rad etwas angehoben werden.
Antriebsrad
anheben
Abbildung 44: Adapterplatten genau aufeinander
liegend
Adapterplatten
genau aufeinander
liegend
Kugelsperrbolzen
eingesteckt
Abbildung 45: Kugelsperrbolzen in oberer Öffnung
beider Adapterplatten
Nun muss der Exzenterbolzen von in Fahrtrich-
tung linker Seite in die untere Öffnung der
Adapterplatten eingesteckt und der Hebel des
Exzenterbolzens ca. 90° gegen den Uhrzei-
gersinn nach oben gedreht werden. Abschlie-
ßend wird die Sicherungsschnur am Hebel des
Exzenterbolzens eingehängt.
Exzenterbolzen
in Adapterplatten
eingesteckt
Abbildung 46: Exzenterbolzen eingesteckt
Hebel des Exzenter-
bolzens geschlossen
(nach oben gedreht)
Abbildung 47: Antriebseinheit vollständig adaptiert
orangene
Fläche auf
Griff
Sicherungsschnur
eingehängt
22
