Bedienungsanleitung RAPTOR 4all & 4you
Beim Befahren von Rampen und Hebe-
vorrichtungen an Fahrzeugen ist besondere
Vorsicht geboten. Während des Hebe- bzw.
Senkvorganges einer Rampe oder einer Hebe-
vorrichtung ist die Betriebsbremse zu betäti-
gen. Ein Wegrollen wird dadurch verhindert.
Bei Nässe vermindert sich die Haftung der
Reifen auf dem Untergrund. Es besteht eine
erhöhte Rutschgefahr. Passen Sie Ihr Fahr-,
Brems-, und Lenkverhalten entsprechend an.

16 Funktionselemente

16.1 Tretlagerstütze & Kurbel

16.1.1 Sitzposition

Die Sitzposition und damit auch die Tretlager-
position und die Kurbellänge hängen von der
Oberkörperstabilität bzw. der Rumpfmuskulatur
und von den Körpermaßen ab. Eine entspre-
chende Anpassung wird bereits bei der Bera-
tung/ Ausmessung vorgenommen.
Die Tretlagerposition sollte möglichst tief ge-
wählt werden, wobei jedoch die Kurbeln wäh-
rend ihrer Drehbewegung die Oberschenkel
nicht berühren dürfen. Außerdem sollten die
Ellbogen nicht ganz durchgestreckt sein, wenn
die Kurbelgriffe ganz nach vorn vom Körper
wegzeigen und die Schultern an der Rücken-
lehne anliegen.
Bei schwächerer Rumpfmuskulatur sollte die
Sitzposition und die Kurbellänge in der Regel
so gewählt werden, dass der Oberkörper wäh-
rend der Kurbelbewegung beim Fahren ruhig
bleibt und immer festen Kontakt mit der Rü-
ckenlehne hat. Dies ist besonders wichtig,
wenn Sie aufgrund fehlender oder schwacher
Rumpfmuskulatur eine geringe Sitzstabilität
haben. Eine wiegende Bewegung (nach hinten
und vorne) des Oberkörpers oder des Kopfes
sollte nach Möglichkeit vermieden werden.
Dafür sind die richtige Einstellung der Rücken-
lehne (siehe Kapitel 17) und die richtige Wahl
der Kurbellänge sowie die Tretlagerposition
entscheidend. Gegebenenfalls sollten Sie zu-
sätzlich einen Becken-Fixiergurt bzw. Brustgurt
zur Stabilisierung verwenden.

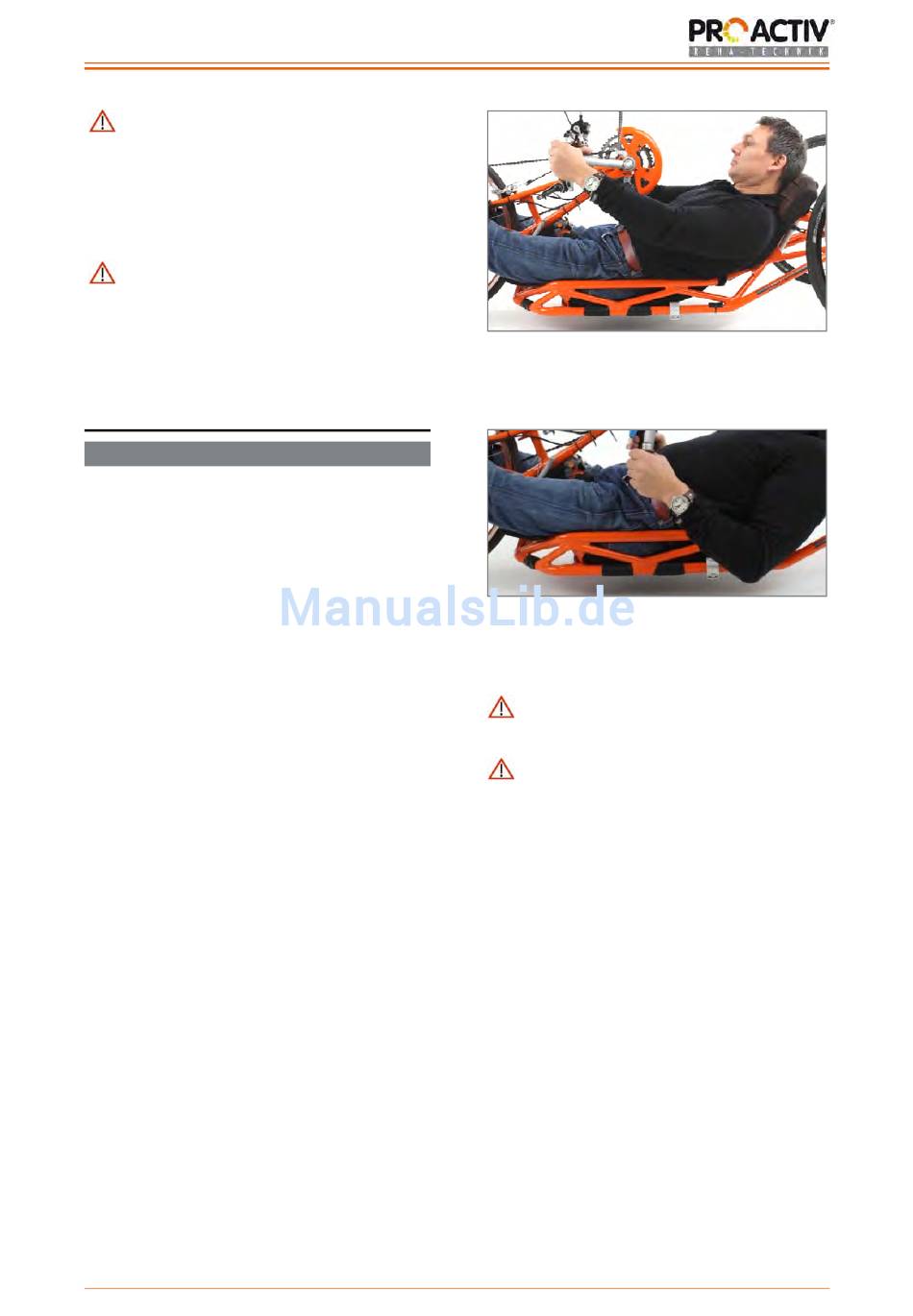

Abbildung 3: Ellbogen sind nicht ganz durchge-
streckt
Abbildung 4: Abstand zwischen Kurbel und Ober-
schenkel
Die Kurbeln dürfen während ihrer Dreh-
bewegung die Oberschenkel nicht berühren.
Die Ellbogen sollten nicht ganz durchge-
streckt sein, wenn die Kurbelgriffe ganz nach
vorn vom Körper wegzeigen und die Schultern
an der Rückenlehne anliegen.

16.1.2 Tretlagerposition

Bei Ausstattung des Produkts mit einer fest
verschweißten Gabel gibt es keinerlei Vers-
tellmöglichkeiten.
Sollte Ihr Produkt mit einer verstellbaren Tret-
lagerstütze ausgestattet sein, kann die Tretla-
gerposition in Winkel und Höhe verstellt wer-
den:

Die Winkelverstellung erfolgt an der obe-
ren Gabelbrücke. Hierzu lösen Sie die vier
M6 Klemmschrauben (SW 5 mm) an der
Klemmschelle leicht, sodass die Tretlager-
stütze mit geringem Kraftaufwand im Win-
kel verstellt werden kann. Die Winkelver-
10
