22 Abnahme und Anbringung des
Achsrohrs
Die Abnahme des Achsrohrs wird über zwei
Klemmschellen rechts und links vorgenom-
men. Dazu drehen Sie je zwei M6 Klemm-
schrauben (SW 5 mm) rechts und links an den
Klemmschellen ganz heraus. Nun können die
Schellen nach oben geklappt und das
Achsrohr abgenommen werden.
M6 Klemmschrauben
an Klemmschelle
des Achsrohrs

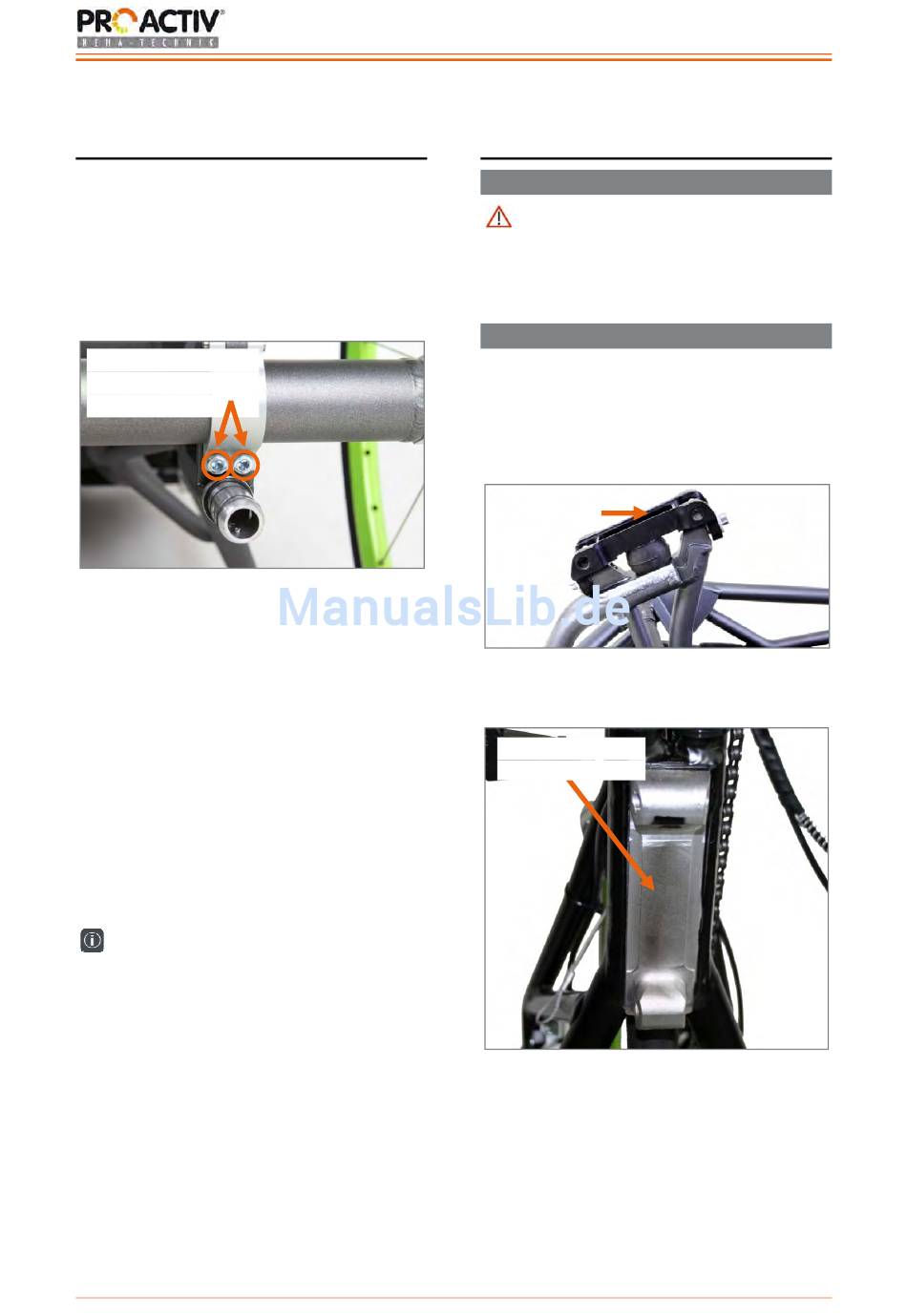

Abbildung 40: M6 Klemmschrauben an der Klemm-
schelle des Achsrohrs
Zur Anbringung des Achsrohrs verfahren
Sie in umgekehrter Reihenfolge. Achten Sie
darauf, dass das Achsrohr mittig positioniert
ist, d.h. der Abstand zwischen Klemmschelle
und Alu-Befestigungsmutter muss auf beiden
Seiten gleich groß sein. Wenn sich das
Achsrohr in der richtigen Position befindet
ziehen Sie die jeweils zwei M6 Klemmschrau-
ben (SW 5 mm) rechts und links wieder mit
7 Nm an und sichern diese mit Schraubensi-
cherung.
Der Vorgang wird vereinfacht, wenn Sie
vor der Abnahme des Achsrohrs zuerst die
Antriebseinheit vom Chassis abkoppeln (siehe
Kapitel 23.4) und die Laufräder abnehmen
(siehe Kapitel 21.1).
21
Bedienungsanleitung RAPTOR 4all & 4you
23 Adaption & Abkoppeln der An-
triebseinheit

23.1 Sicherheitshinweise

Das Adaptieren und Abkoppeln der An-
triebseinheit darf nur auf trockenem, befestig-
tem und ebenem Untergrund stattfinden.

23.2 Begrifflichkeiten

Das Produkt besteht aus der Antriebseinheit
und dem Produktrahmen. Der Produktrahmen
wird auch als Chassis bezeichnet. An An-
triebseinheit und Chassis befindet sich jeweils
eine Adapterplatte zur Adaption.
Adapterplatte
des Chassis
Abbildung 41: Adapterplatte des Chassis
Adapterplatte der
Antriebseinheit
Abbildung 42: Adapterplatte der Antriebseinheit
