Bedienungsanleitung RAPTOR 4all & 4you

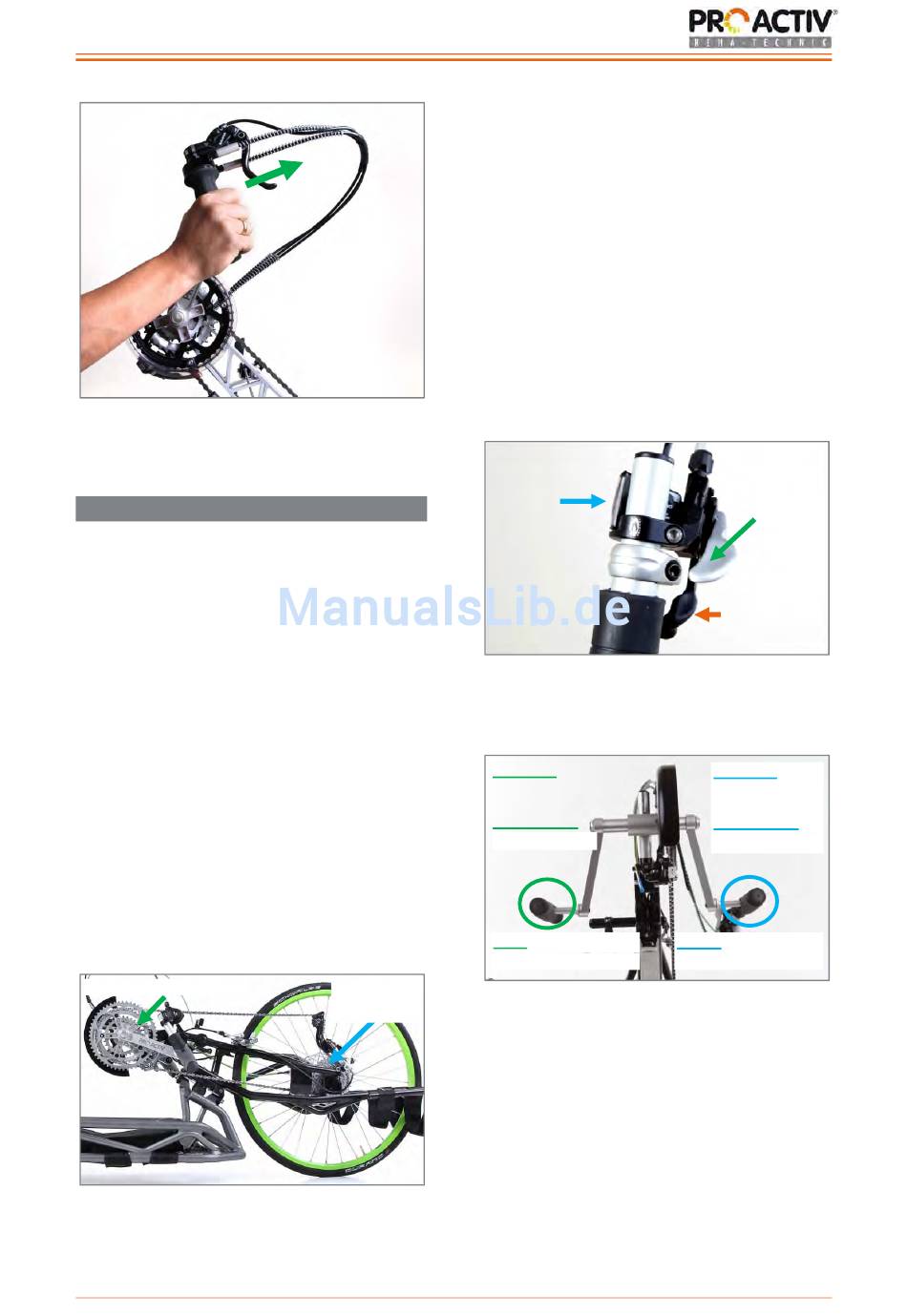

Abbildung 8: Richtiger Halt des Griffes bei der Roh-
loff Nabenschaltung

16.3 Schaltung

16.3.1 Kettenschaltung

Bei der Kettenschaltung können Schaltvorgän-
ge nur während der Kurbelbewegung erfolgen.
Ein Schaltvorgang bei ruhenden Kurbeln ist
nicht möglich. Generell sollte bei Schaltvor-
gängen das Drehmoment beim Kurbeln kurz
reduziert werden, damit ein schneller Gang-
wechsel erfolgen kann.
Die Bedienelemente der Schaltung sind in der
Regel so konzipiert, dass über Daumen-
Zeigefinger-Schaltarmaturen geschaltet wer-
den kann. Bei der 9-/ 10-fach Kassette unten
bedeutet das Schalten auf das nächst größere
Ritzel einen kleineren bzw. leichteren Gang
und auf das nächst kleinere Ritzel einen grö-
ßeren bzw. schwereren Gang. Bei den 3-fach
Kettenblättern oben verhält sich dies genau
umgekehrt.
3-fach Kettenblätter
Abbildung 9: 9-/ 10-fach Kassette und 3-fach Ket-
tenblätter
Bei den Daumen-Zeigefinger-Schaltarmaturen
wird geschaltet durch:


Es ist keine Anzeige für den eingelegten Gang
vorhanden. Es gibt lediglich über eine Anzeige
oberhalb des Griffs eine Orientierung auf wel-
chem Kettenblatt/ Ritzel gerade gefahren wird.
Anzeige der
Kettenblätter/
Ritzel
Abbildung 10: Bedienung der Daumen-Zeigefinger-
Schaltarmaturen
Daumen:
größerer Gang
Zeigefinger:
kleinerer Gang
links Bedienung
3-fach Kettenblätter
9-/ 10-fach
Abbildung 11: Schalten über Daumen-Zeigefinger-
Kassette
Schaltarmaturen
Die Bedienung der Kettenschaltung ist auch
über einen Drehgriff („Grip Shift") möglich
(Option bei 9-fach Kassette). Dabei wird über
Drehen am Drehgriff links zwischen den 3-fach
Kettenblättern geschaltet. Rechts wird zwi-
schen den Ritzeln der 9-fach Kassette ge-
schaltet.
„Daumenschalter" – Bedienung durch
Druck in Fahrtrichtung mit dem Daumen
„Zeigefingerschalter" – Bedienung in der
Regel durch Ziehen entgegen der Fahrt-
richtung mit dem Zeigefinger (alternativ
auch Bedienung mit dem Daumen durch
Drücken entgegen der Fahrtrichtung).
rechts Bedienung
9-/ 10-fach Kassette
Daumen-
bedienung
Zeigefinger-
bedienung
Daumen:
kleinerer Gang
Zeigefinger:
größerer Gang
