Bedienungsanleitung RAPTOR 4all & 4you
Überprüfen Sie nach jeder Verstellung
des Rückenlehnenwinkels, ob die Rückenleh-
ne in ihrer Position fest fixiert ist. Gegebenen-
falls kann die Spannkraft durch Drehen des
Schnellspannhebels im Uhrzeigersinn nachge-
stellt werden.
Die Längspositionierung der verstellbaren
Rückenlehne (bzw. Abstand der Rückenlehne
zum Tretlager) kann über das Lösen von je
einer M6 Klemmschraube (SW 5 mm) rechts
und links am Produktrahmen vorgenommen
werden. Nach dem Lösen der insgesamt zwei
M6 Klemmschrauben (SW 5 mm) können die
beiden Klemmschellen auf dem Produktrah-
men in die gewünschte Position geschoben
werden.
Längspositionierung
der Rückenlehne
Klemmschelle

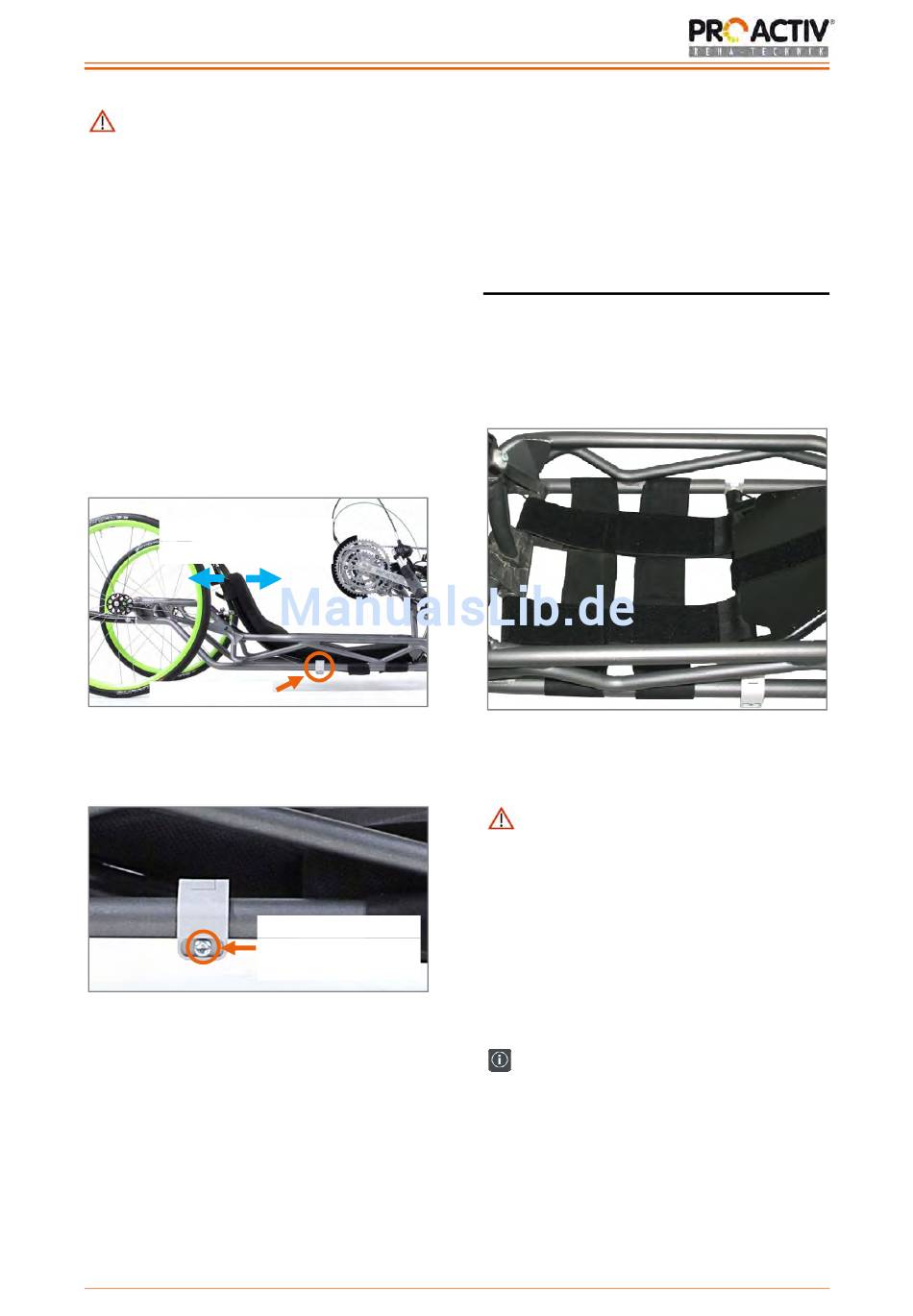

Abbildung 21: Klemmschelle für Längspositionie-
rung der Rückenlehne
Abbildung 22: Längsverstellung der Rückenlehne
über M6 Klemmschrauben und Klemmschellen am
Produktrahmen
Hierbei müssen Sie beachten, dass die
Klemmschellen rechts und links auf der glei-
chen Höhe des Produktrahmens positioniert
werden müssen.
M6 Klemmschraube
zur Längspositio-
nierung
Wenn die gewünschte Längsposition der Rü-
ckenlehne gefunden ist, werden die zwei M6
Klemmschrauben (SW 5 mm) wieder mit 7 Nm
angezogen und mit Schraubensicherung gesi-
chert.

18 Sitzsystem

Das Sitzsystem besteht in der Regel aus ei-
nem offenen Gurtsystem. Das offene Gurt-
system kann nachträglich verstellt werden.
Über Klett-Flausch-Bänder kann der Durch-
hang der Sitzfläche verändert werden.
Abbildung 23: Offenes Gurtsystem mit Klett-
Flausch-Bändern zur Einstellung des Durchhangs
Bei der Verstellung des Durchhangs des
Gurtsystems ist darauf zu achten, dass der
Durchhang nicht über die Rahmenunterkante
hinaus ragt. Ansonsten können Sie bei der
Überwindung von Hindernissen mit dem Gurt-
system und Ihrem Gesäß hängen bleiben, was
Verletzungen und die Beschädigung des Gurt-
systems zur Folge haben kann. Mit beschädig-
tem Sitzsystem darf das Produkt nicht betrie-
ben werden.
Es ist vorgeschrieben, ein Sitzkissen auf
dem Sitzsystem zu nutzen. Das Sitzkissen
verhindert bei kalten Temperaturen die Unter-
kühlung des Unterleibs und schützt vor
Schmutz und Nässe. Zudem sorgt das Sitzkis-
sen für eine gleichmäßige Druckverteilung.
16
