Es ist keine Anzeige für den eingelegten Gang
vorhanden. An den Drehgriffen kann lediglich
abgelesen werden, auf welchem Kettenblatt/
Ritzel gerade gefahren wird.
Gangwechsel
über Drehen
nach rechts
und links

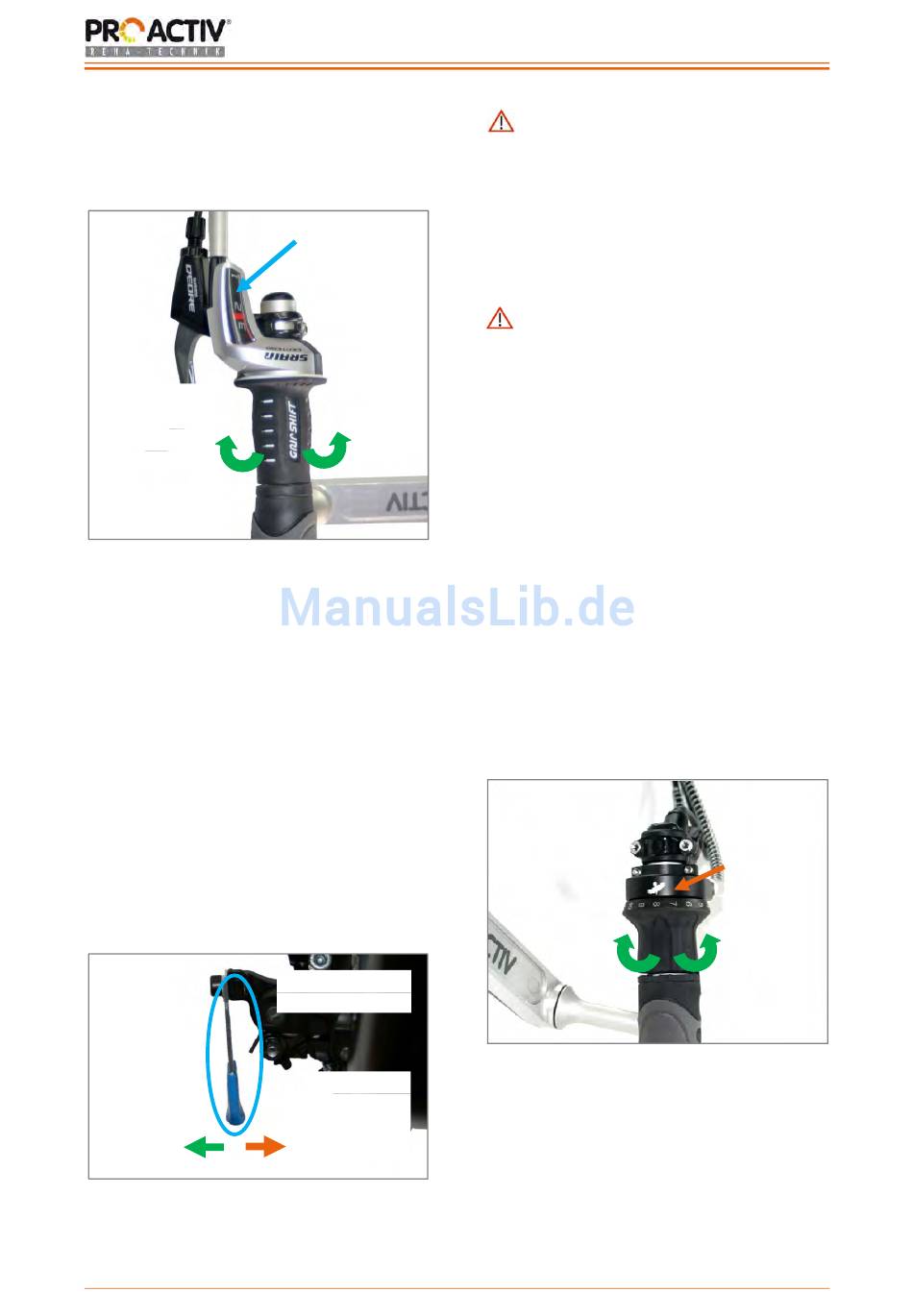

Abbildung 12: Schalten über Drehgriff
Optional kann zwischen den 3-fach Kettenblät-
tern über einen Handhebel zur Direktschal-
tung geschaltet werden. Dabei ist der Hand-
hebel in Fahrtrichtung links unterhalb des Tret-
lagers angebracht zur Bedienung mit der lin-
ken Hand. Wenn der Handhebel in Fahrtrich-
tung nach rechts bewegt wird, wird auf ein
größeres Kettenblatt (größerer Gang) geschal-
tet, bei Bewegung in Fahrtrichtung nach links
auf ein kleineres Kettenblatt (kleinerer Gang).
Das Schalten auf der 9-/ 10-fach Kassette
erfolgt dabei in der Regel normal über eine
Daumen-Zeigefinger-Schaltarmatur am in
Fahrtrichtung rechten Handgriff.
Handhebel
nach links:
kleinerer
Gang
Abbildung 13: Schalten über Handhebel zur Direkt-
schaltung des 3-fach Umwerfers
13
Anzeige der
Kettenblätter/
Ritzel
Handhebel zur
Direktschaltung
Handhebel
nach rechts:
größerer
Gang
Bedienungsanleitung RAPTOR 4all & 4you
Beim Fahren am Berg ist darauf zu ach-
ten, dass bei starker Belastung der Kette ein
Schalten nur noch auf der 9-/ 10-fach Kassette
möglich ist. Ein Schalten auf den drei oberen
Kettenblättern ist bei starkem Zug auf der Ket-
te nicht mehr möglich. Es ist daher wichtig,
vorausschauend auf ein kleineres Kettenblatt
zu schalten.
Vermeiden Sie nach Möglichkeit das
Schalten von Kreuzgängen, da dadurch der
Wirkungsgrad und die Lebensdauer der Kette
erheblich sinken (nähere Informationen finden
Sie in Kapitel 33).
Weitere Informationen entnehmen Sie bitte
den Anleitungen des Schaltungsherstellers.

16.3.2 Nabenschaltung

Bei Nabenschaltungen kann während der
Fahrt und auch im Stand geschaltet werden.
Zum Schalten sind keine Kurbelbewegung
bzw. nur eine geringe Reduzierung des Dreh-
moments während der Fahrt notwendig.
Bei der Rohloff Nabenschaltung erfolgt die
Bedienung über das Drehen am Drehgriff
(„Grip Shift"). Der eingelegte Gang wird durch
die Anzeige am Bedienelement angezeigt.
Gangwechsel
über Drehen
nach rechts
und links
Abbildung 14: Schalten über Drehgriff bei Rohloff
Speedhub 500/14 14-Gang-Nabenschaltung
Anzeige
des Ganges
