21 Laufräder
21.1 Abnahme und Anbringen der
Laufräder
Arretierungsknopf

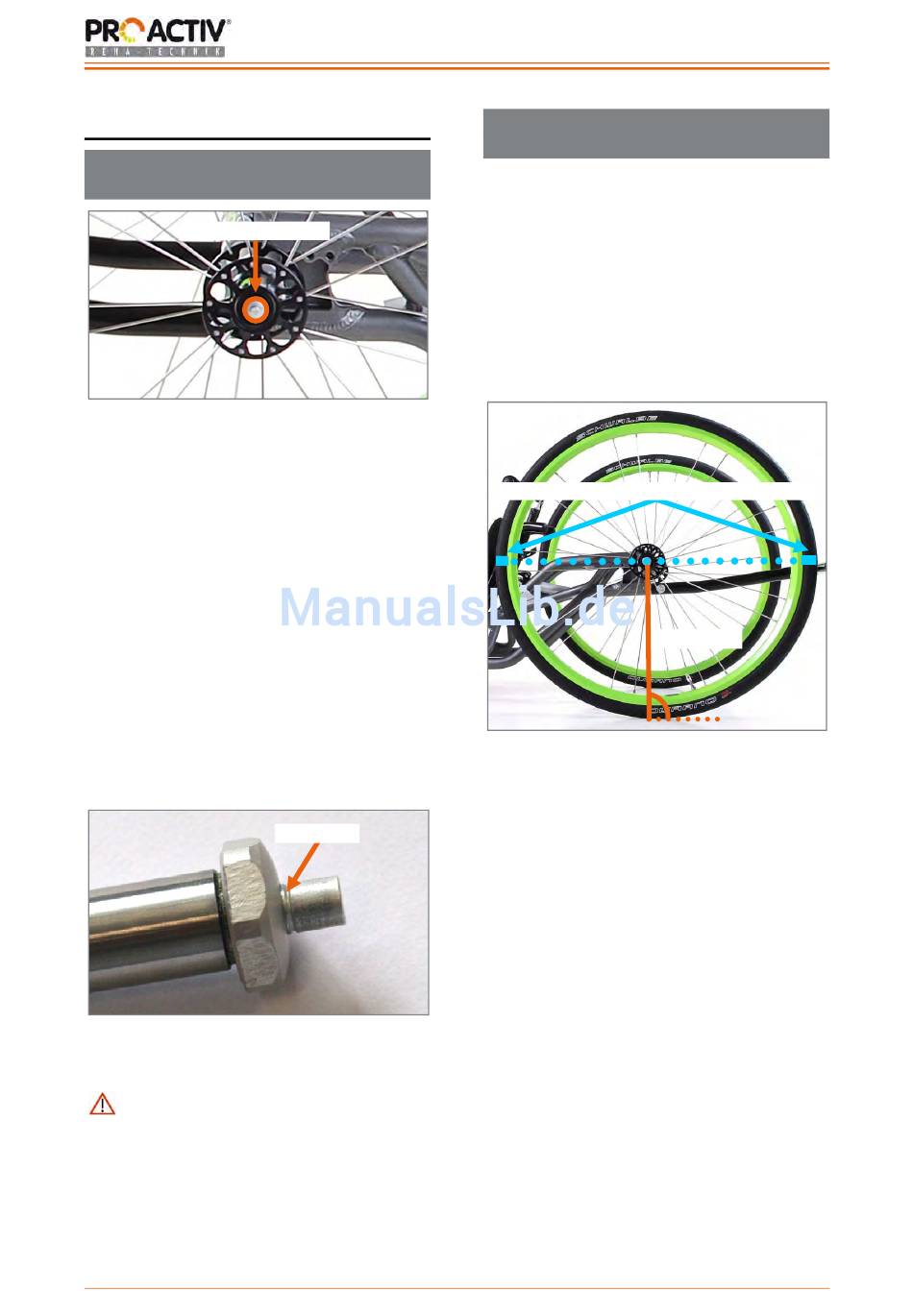

Abbildung 33: Arretierungsknopf in der Mitte der
Radachse
Zum Abnehmen der Laufräder greifen die
Finger in die Speichen rund um die Nabe des
Rades. Durch Drücken mit dem Daumen auf
den Arretierungsknopf in der Mitte der Rad-
achse lassen sich die Räder dann bequem
abnehmen.
Beim Anbringen der Laufräder muss der
Arretierungsknopf ebenfalls gedrückt werden.
Hierbei sollte besonders darauf geachtet wer-
den, dass der Knopf nach dem Anbringen des
Rades wieder ganz herausspringt, da sonst die
Räder nicht gesichert sind. Dies erkennt man
an der Sichtbarkeit der Indexrille.
Abbildung 34: Steckachse mit Indexrille
Vor Gebrauch des Produkts muss über-
prüft werden, ob die Laufräder fest sitzen und
die Steckachsen verriegelt sind.
19
Bedienungsanleitung RAPTOR 4all & 4you
Indexrille
21.2 Überprüfung und Einstellung der
Radspur
Eine gut eingestellte Radspur begünstigt die
Leichtlaufeigenschaften des Produkts. Um die
Spur zu überprüfen, gehen Sie wie folgt vor:
Stellen Sie das Produkt auf eine ebene Fläche
und schließen Sie die Feststellbremse.
Messen Sie die Achshöhe (vom Boden bis zur
Laufradachse) und zeichnen Sie dieses Maß
auf beiden Reifen vorne und hinten (auf den
Laufflächen der Bereifung) an.
Anzeichnen der Achshöhe an Bereifung
•
Abbildung 35: Anzeichnen der Achshöhe vorne und
hinten auf beiden Bereifungen der Laufräder
Anschließend messen Sie den Abstand zwi-
schen den Laufrädern vorne und hinten auf
Achshöhe entlang Ihrer Markierungen. Der
Abstand der beiden Laufräder sollte im Idealfall
hinten genauso groß sein wie vorne. Allgemein
gilt, dass der Abstand der Laufräder vorne und
hinten nicht mehr als 5 mm differieren darf.
Sollte dies nicht zutreffen, muss die Radspur
korrigiert werden.
Achshöhe
