Bedienungsanleitung RAPTOR 4all & 4you

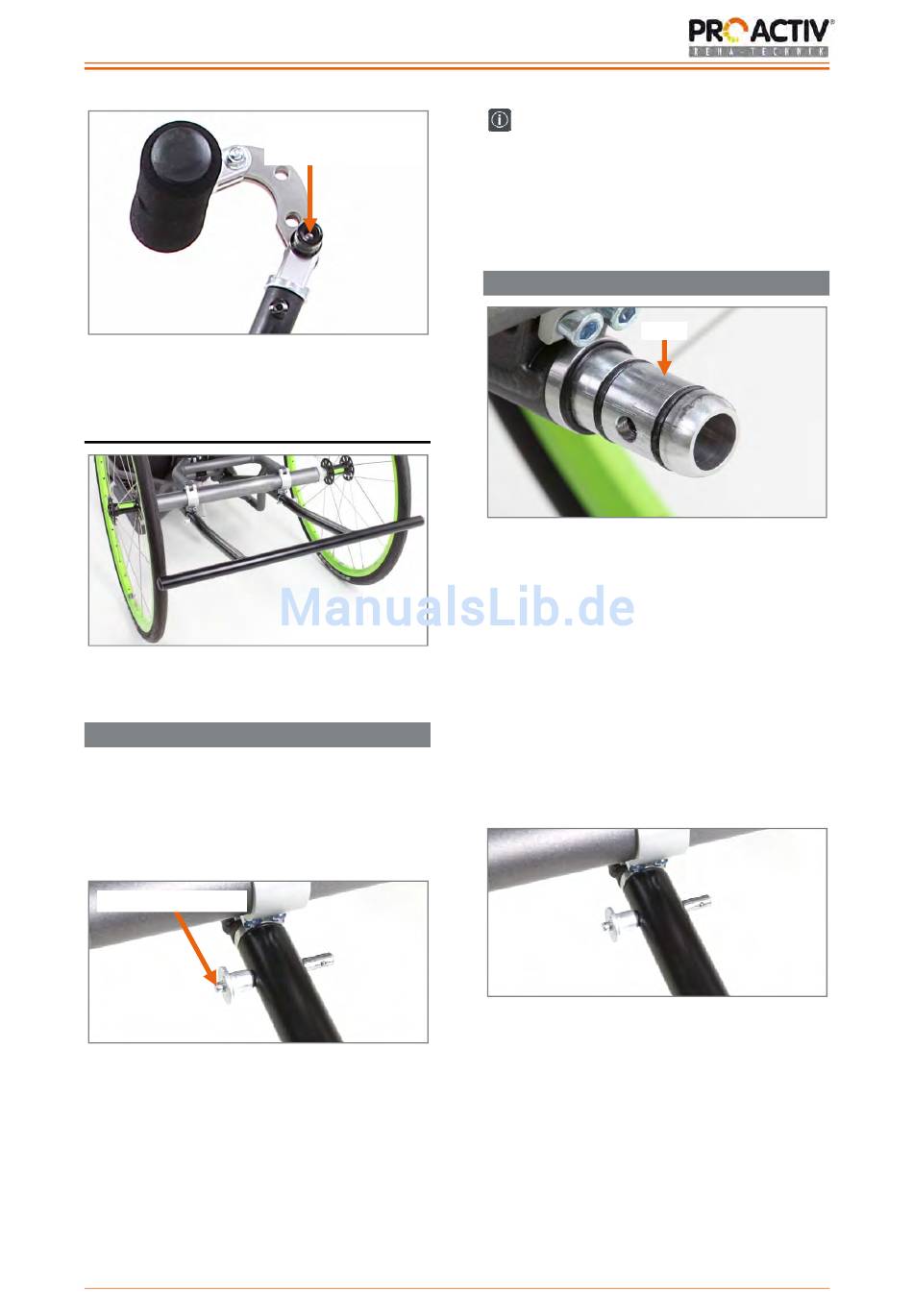

Abbildung 28: Mutter des Schnellspannhebels

20 Auffahrschutz

Abbildung 29: Auffahrschutz

20.1 Abnahme des Auffahrschutzes

Die Abnahme des Auffahrschutzes erfolgt über
Quick-Pins. Dazu drücken Sie die Arretie-
rungsknöpfe der Quick-Pins rechts und links
und ziehen diese heraus. Anschließend kann
der Auffahrschutz heruntergezogen werden.
Arretierungsknopf
Abbildung 30: Quick-Pin mit Arretierungsknopf zur
Abnahme des Auffahrschutzes
Mutter des Schnell-
spannhebels
Die Quick Pins können nach der Abnahme
des Auffahrschutzes in die Bohrungen der
Inletts oder des Auffahrschutzes eingesteckt
werden, um zu verhindern, dass sie verloren
gehen.

20.2 Anbringung des Auffahrschutzes

Inlett
Abbildung 31: Inlett des Auffahrschutzes mit Boh-
rung
Zum Anbringen des Auffahrschutzes wird der
Auffahrschutz auf die beiden Inletts bis zum
Anschlag aufgesteckt. Anschließend werden
die Quick-Pins mit gedrückten Arretierungs-
knöpfen wieder in die Bohrungen von Auffahr-
schutz und Inlett eingesteckt. Hierbei sollte
darauf geachtet werden, dass der Arretie-
rungsknopf nach dem Einstecken wieder ganz
herausspringt.
Abbildung 32: Auffahrschutz angebracht, Quick-Pin
vollständig eingesteckt
Quick-Pin
vollständig
eingesteckt
18
