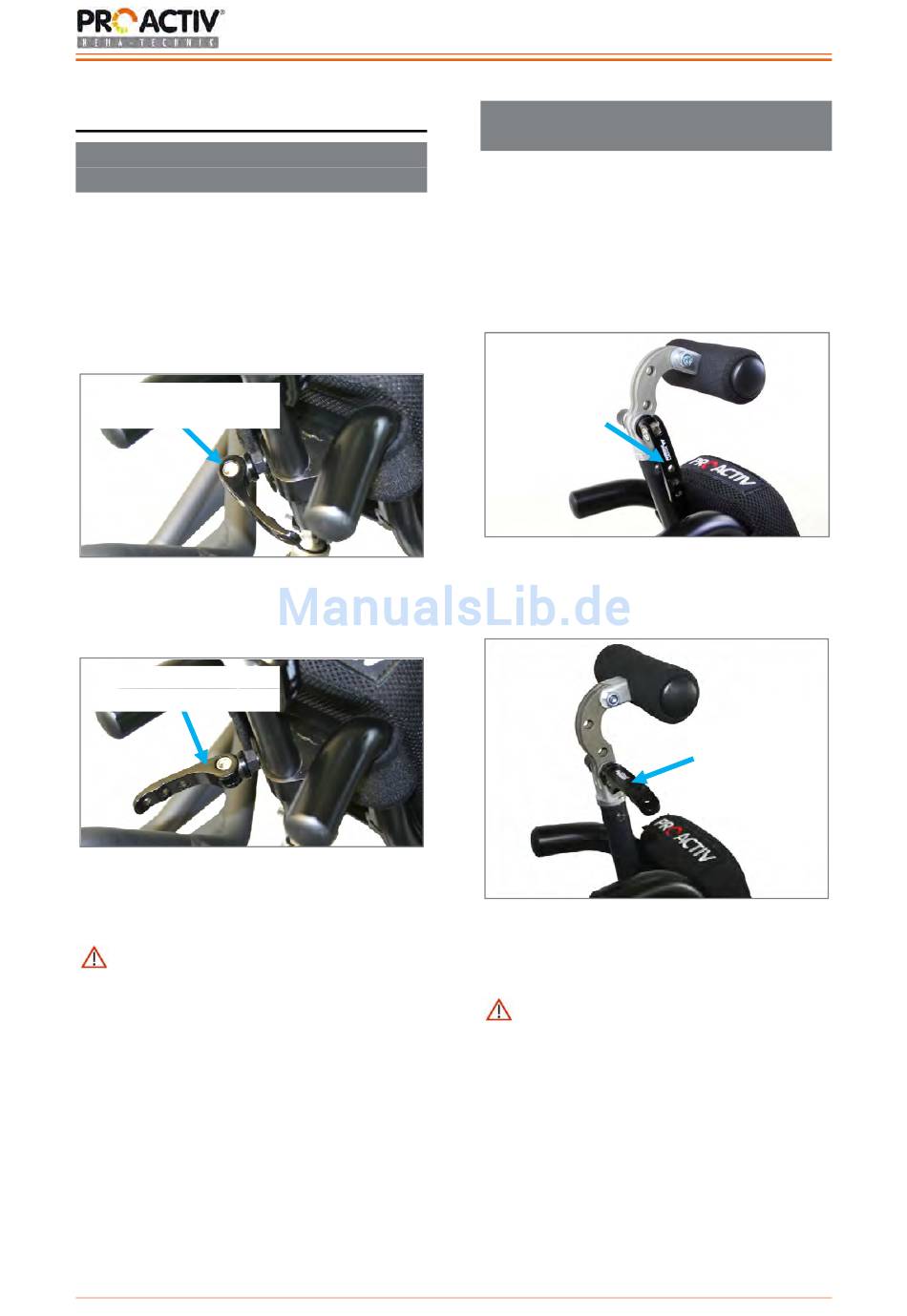

19 Nackenstütze
19.1 Höhenverstellung der Nacken-
stütze
Die Höhenverstellung der Nackenstütze erfolgt
über den unteren Schnellspannhebel am Na-
ckenstützenhalterohr. Öffnen Sie dazu den
Schnellspannhebel und schieben Sie die Na-
ckenstütze in die gewünschte Position. An-
schließend schließen Sie den Schnellspann-
hebel wieder.
Unterer Schnellspann-
hebel geschlossen
Abbildung 24: Schnellspannhebel zur Höhenverstel-
lung der Nackenstütze geschlossen
Unterer Schnellspann-
hebel geöffnet
Abbildung 25: Schnellspannhebel zur Höhenverstel-
lung der Nackenstütze geöffnet
Überprüfen Sie nach jeder Verstellung, ob
die Nackenstütze in ihrer Position fest fixiert
ist. Gegebenenfalls kann die Spannkraft durch
Drehen des Schnellspannhebels im Uhrzeiger-
sinn nachgestellt werden.
17
Bedienungsanleitung RAPTOR 4all & 4you
19.2 Winkelverstellung der Nacken-
stütze
Die Winkelverstellung der Nackenstütze wird
über den oberen Schnellspannhebel am Na-
ckenstützenhalterohr vorgenommen. Öffnen
Sie den Schnellspannhebel und stellen Sie das
Nackenstützenpolster in den gewünschten
Winkel. Anschließend schließen Sie den
Schnellspannhebel wieder.
Oberer
Schnellspann-
hebel
geschlossen
Abbildung 26: Schnellspannhebel zur Winkelverstel-
lung der Nackenstütze geschlossen
Abbildung 27: Schnellspannhebel zur Winkelverstel-
lung der Nackenstütze geöffnet
Überprüfen Sie nach jeder Verstellung, ob
die Nackenstütze in ihrer Position fest fixiert
ist. Gegebenenfalls kann die Spannkraft durch
Drehen der Mutter des Schnellspannhebels im
Uhrzeigersinn bis zum Anschlag nachgestellt
werden.
Oberer
Schnell-
spannhebel
geöffnet
