nach links:
Bremse
schließen

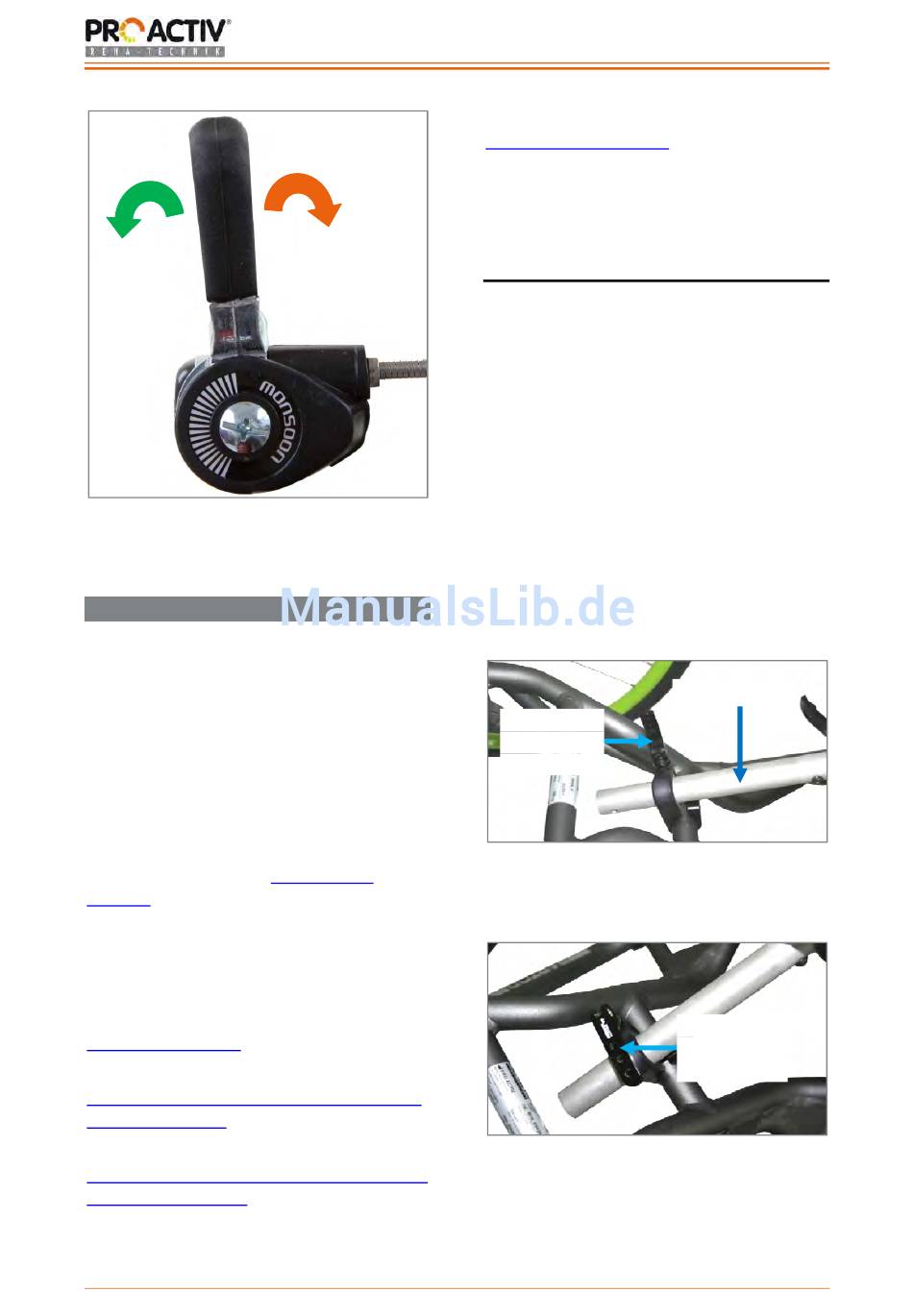

Abbildung 18: Feststellbremse über Bedienhebel
bedienbar (geöffnet)
16.5 Komponenten
Über die Funktionen und Bedienung der Schal-
tung, Bremsen und weiterer Markenkomponen-
ten werden Sie im Rahmen der Übergabe/
Einweisung informiert. Später können Sie die
Informationen den beiliegenden Bedienungs-
anleitungen der Komponentenhersteller ent-
nehmen oder im Bedarfsfall bei Ihrem Fach-
händler oder PRO ACTIV erfragen. Die Bedie-
nungsanleitungen der Komponentenhersteller
sind auch online downloadbar.
Im Downloadbereich von
gmbh.de
unter den Links „weitere Dokumen-
te
" sind die wichtigsten Dokumente zusam-
>>
men gestellt. Noch umfangreichere Informatio-
nen finden Sie auf den Websites der Kompo-
nentenhersteller:
Shimano-Komponenten:
http://si.shimano.com
Magura-Komponenten:
http://www.magura.com/de/bicyclecomp/produ
kte/downloads.html
Rohloff-Komponenten:
http://www.rohloff.de/de/service/download/besc
hreibungen/index.html
15
nach rechts:
Bremse öffnen
www.proactiv-
Bedienungsanleitung RAPTOR 4all & 4you
Sigma:
http://www.sigmasport.de
Änderungen der Link-Pfade durch die Kompo-
nentenhersteller vorbehalten.
17 Rückenlehne
Das Produkt kann mit einer festen oder ver-
stellbaren Rückenlehne ausgestattet werden.
Bei Ausstattung mit einer festen Rückenlehne
gibt es keinerlei Verstellmöglichkeiten.
Bei Ausstattung mit einer verstellbaren Rü-
ckenlehne kann diese in Winkel und Längspo-
sition verstellt werden.
Zur Winkelverstellung der verstellbaren
Rückenlehne öffnen Sie den Schnellspannhe-
bel an der Rückenlehnenstütze. Anschließend
kann die Rückenlehne nach hinten oder vorne
bewegt werden. Wenn der gewünschte Winkel
der Rückenlehne eingestellt ist, halten Sie die
Rückenlehne in dieser Position fest und
schließen Sie den Schnellspannhebel wieder.
Schnell-
spannhebel
geöffnet
Abbildung 19: Schnellspannhebel zur Winkelverstel-
lung der Rückenlehne geöffnet
Abbildung 20: Schnellspannhebel zur Winkelverstel-
lung der Rückenlehne geschlossen
Rückenlehnen-
stütze
Schnell-
spannhebel
geschlossen
