2. Anschluss TV (und VCR)

Der Empfänger bietet eine Vielfalt an Audio/Video Verbindungsmöglichkeiten.

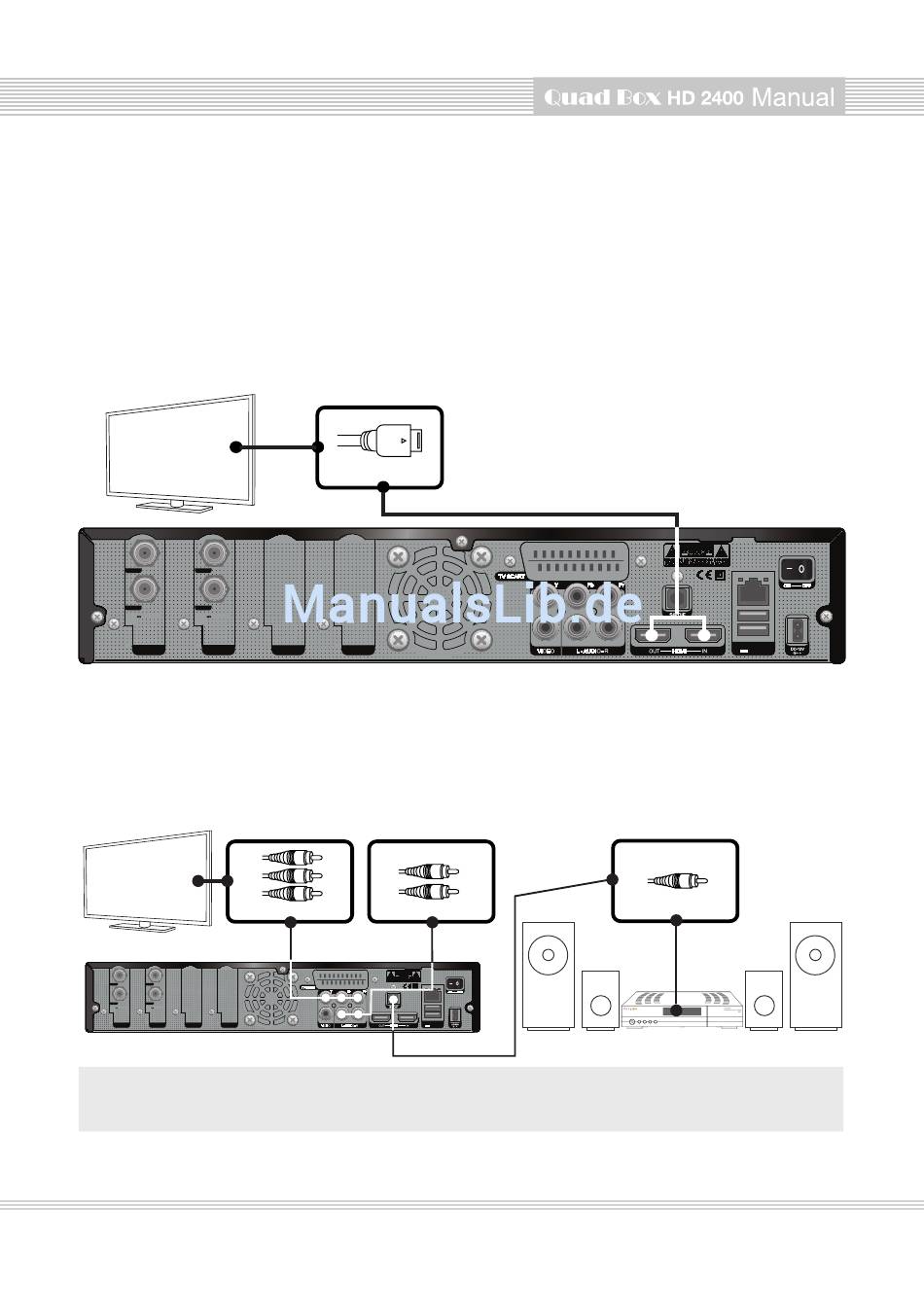

A. Verbindung TV via HDMI Kabel
Für beste Bildqualität beim digitalen Fernsehen wird die Verbindung durch den HDMI Anschluss emp-
fohlen. Die meisten HDTVs haben HDMI Anschlüsse, um die beste Bildqualität zu garantieren. An der
Rückseite des Receivers steht eine HDMI Ausgang für diesen Zweck zur Verfügung.
LNB IN LNB IN
Loop Out Loop Out
13/18V Max 400mA 13/18V Max 400mA
22KHz 22KHz
TUNER A TUNER B
B. Anschluss TV über Component Kabel
Die zweitbeste TV Verbindung für Digital TV ist über das Component Kabel (YPbPr). Im Gegensatz
zur Verbindung über HDMI, hierbei wird Audio und Video zugleich übertragen, wird über YPbPr
Verbindung ein zusätzlicher Audio Anschluss entweder über RCA Kabel (Stereo L/R) oder S/PDIF wie
folgt benötigt.
LNB IN LNB IN
Loop Out Loop Out
Max 400mA Max 400mA
13/18V 13/18V
22KHz 22KHz
TUNER A TUNER B TUNER C TUNER D
HINWEIS : Haben Sie einen A/V Receiver mit S/PDIF digitalem Audio Eingang, wird diese Verbindung
für beste Audio Qualität empfohlen.
