I. Installation des empfänger
Dieses Kapitel begleitet Sie durch den gesamten Installationsvorgang ihres Receivers. Bitte
lesen Sie jeden Schritt gründlich durch, um sicher zu gehen, dass ihr Gerät ordnungsgemäß
funktioniert.

1. Verbindung vom Satellitenkabel

Der Receiver ist ein vierfacher STB Empfänger, der den Anschluss von bis zu 4 Satelliten, Kabel,
und/oder terrestrische Verbindungen ermöglicht. Der erste Schritt ist die Verbindung vom/von den
Satellitenkabel(n) zum Receiver, um das beste Signal zu gewinnen. Man kann eine der folgenden
Verbindungsmethoden nutzen, abhängig von den Geräten, die Sie zur Verfügung haben.

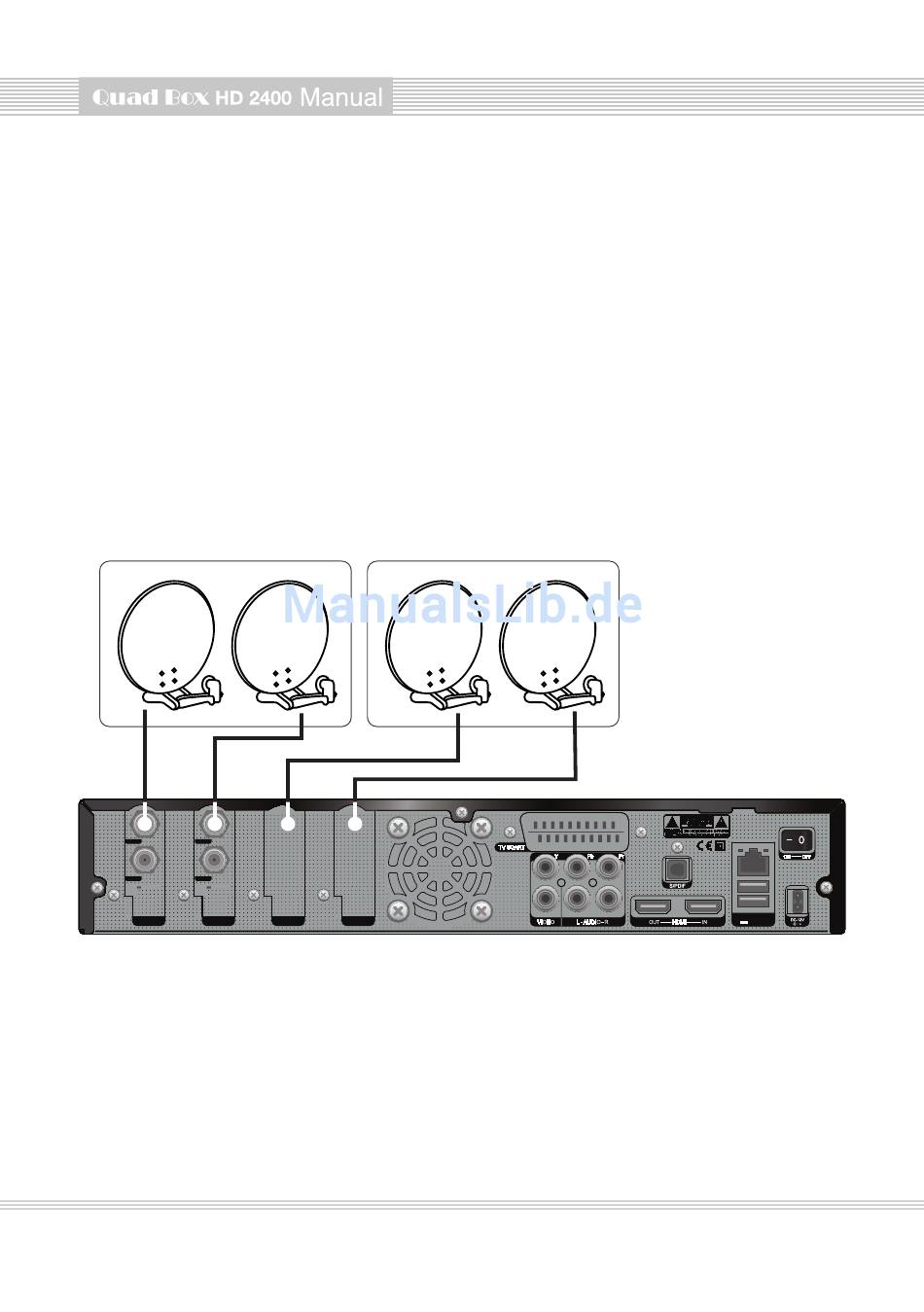

A. Vier separate Satelliten/Kabel/Terrestrische Geräte
Im Fall, dass Sie vier separate Satelliten, Kabel, oder terrestrischen Empfang haben, die verschiedene
Übertragungssignale liefern, kann man den Empfänger A -Eingang und den Empfänger B bis D-
Eingang separat einstellen.
LNB IN LNB IN
Loop Out Loop Out
13/18V Max 400mA 13/18V Max 400mA
22KHz 22KHz
TUNER A TUNER B
B. Interner Durchschleifmodus
In dem Fall, dass Sie nur ein Satellitenkabel zu Verfügung haben, verbinden Sie es mit dem Emp-
fänger A-Eingang. Verbinden sie das mitgelieferte Durchschleifkabel mit dem Empfänger A-Ausgang
mit dem Empfänger B-Eingang.
C. Kombination auf DVB-S/-S2/-C/-T/-T2
Verbinden sie eine Kombination aus Satelliten, Kabel, und Terrestrisches Signal mit dem Gerät von
Ausgang A bis D.
TUNER C TUNER D
USB2.0X2
500mA Max
5V
