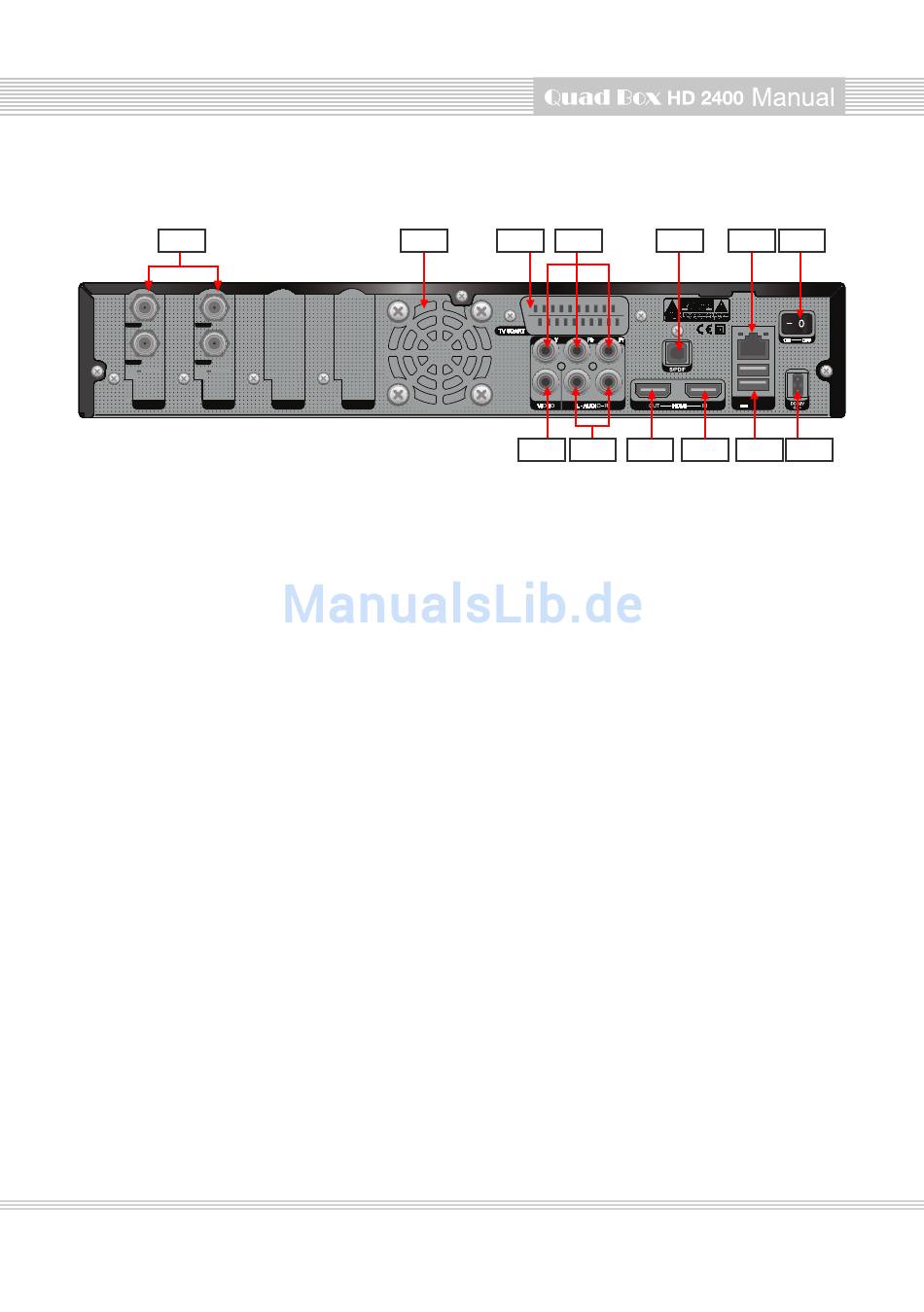

▣ Rückseite
R1
LNB IN LNB IN
Loop Out Loop Out
13/18V Max 400mA 13/18V Max 400mA
22KHz 22KHz
TUNER A TUNER B
R1: Zwei Anschlußstecker für Receiver
Zwei Anschlußstecker für DVB-S2 und DVB C/T Hybrid Receiver stehen zur Verfügung. Eingangsteck-
er für DVB-T/T2 Empfänger.
R2: SCART
Eine SCART Verbindung steht zur Verfügung für Fernseher, die einen SCART Anschluß benötigen.
R3: Video Ausgang
Verbindet Fernseher, die einen Cinchkabel-Anschluß benötigen (Komposit YPbPr).
R4: Komponente (YPbPr)
Verbindet Fernseher mit Cinchkabel.
R6: HDMI Aussgang
Verbindet Fernseher durch ein HDMI Kabel für Audio- und Videosignale.
R6: HDMI OUT
Verbindung zum Fernsehgerät über ein HDMI-Kabel für Audio-und Videosignalen.
R7: HDMI IN
Verbindet externe Geräte mit dem Receiver.
R8: Ethernet
Verbindet ihren PC oder andere Set-Top-Boxen (STB) mit dem Receiver.
R9: USB
Verbindet einen USB Memory Stick oder extern HDD.
R10: S/PDIF
Verbindet Digitale Audio Systeme durch ein S/PDIF Kabel.
82
R11
TUNER C TUNER D
R2 R4 R10
R3 R5 R6
R8 R13
USB2.0X2
500mA Max
5V
R7 R9 R12
