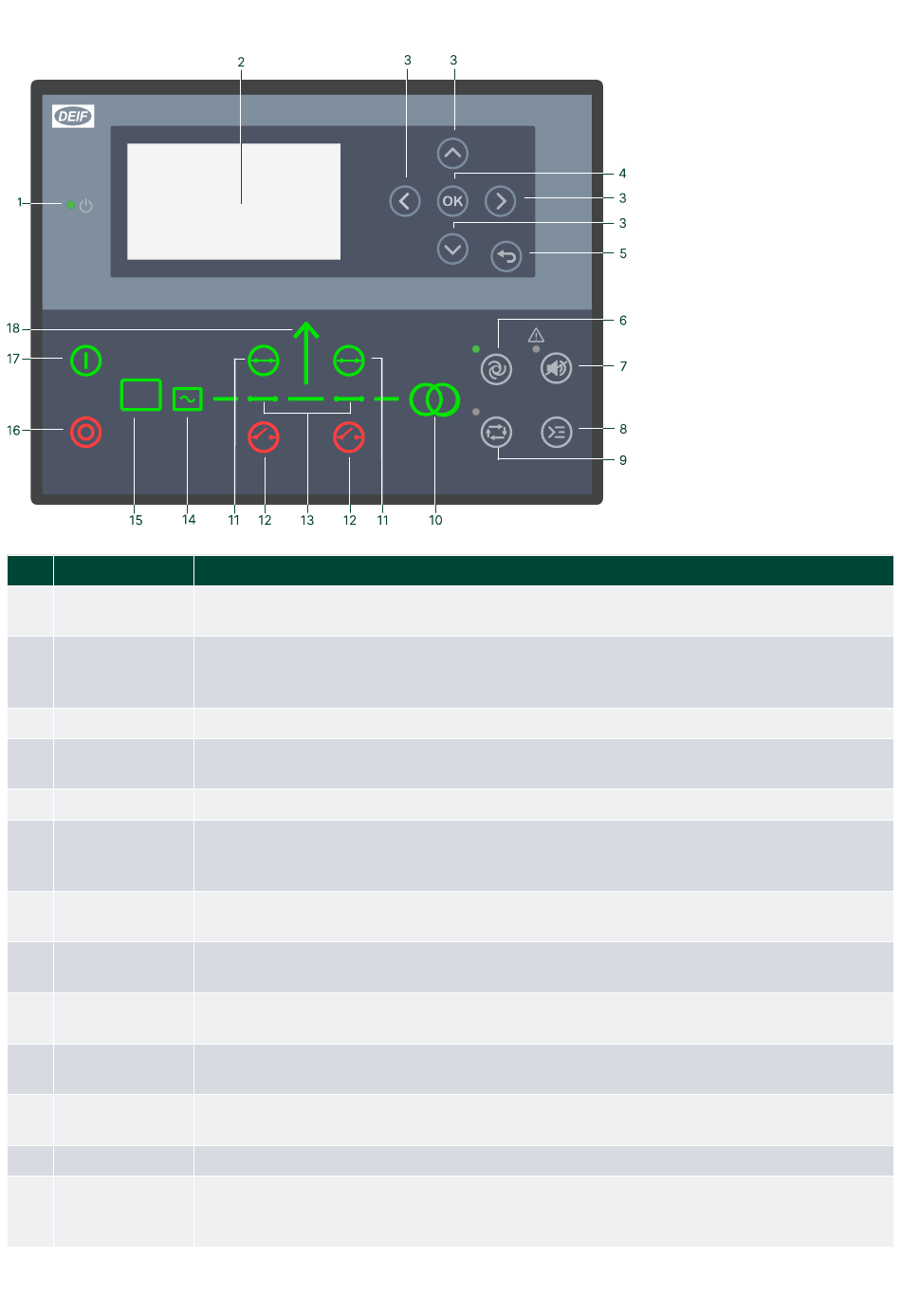

2.2.1 Display, Tasten und LEDs
Nr. Name
1 Leistung
Anzeigebildschir
2
m
3 Navigation
4 OK
5 Zurück
Betriebsart
6
Automatik
Stummschalten
7
der Hupe
Schnellzugriffsme
8
nü
9 Betriebsart Hand
Hauptsammelschi
10
ene
Schalter
11
schließen
12 Schalter öffnen
13 Schaltersymbole
Operator's manual 4189341314C DE
Funktion
Grün: Die Stromversorgung der Steuerung ist eingeschaltet.
AUS: Die Stromversorgung der Steuerung ist ausgeschaltet.
Auflösung: 240 x 128 px.
Sichtbereich: 88,50 x 51,40 mm.
Sechs Zeilen mit je 25 Zeichen.
Bewegen Sie den Auswahlzeiger auf dem Bildschirm nach oben, unten, links und rechts.
Gehen Sie in das Menüsystem.
Bestätigen Sie die Auswahl auf dem Bildschirm.
Kehren Sie zur vorherigen Seite zurück.
Bei einem Stromausfall startet die Steuerung automatisch und schließt das Aggregat an. Es sind
keine Bedienhandlungen erforderlich. Die Steuerung öffnet und schließt auch automatisch den
Kuppelschalter (offene Übergänge, da keine Synchronisation erfolgt).
Schaltet eine Alarmhupe aus (falls konfiguriert) und geht in das Alarmmenü.
Zugang zu Sprungmenü, Modusauswahl, Test und Lampentest
Fernsteuerungseinrichtungen (Digitaleingänge, Modbus-Befehle, AOP-2-Befehle) lenken die
AGC 150. Der Bediener kann auch die Drucktasten der Displayeinheit benutzen.
Diese AGC verwendet sie nicht. Sie leuchtet nur während eines Lampentests.
Drücken, um den Schalter zu schließen.
Drücken, um den Schalter zu öffnen.
Grün: Schalter ist geschlossen.
Rot: Schalterfehler.
AUS: Der Schalter offen.
Seite 7 von 23
