Yale F Originalbetriebsanleitung Seite 33

Elektrokettenzug CPE/F

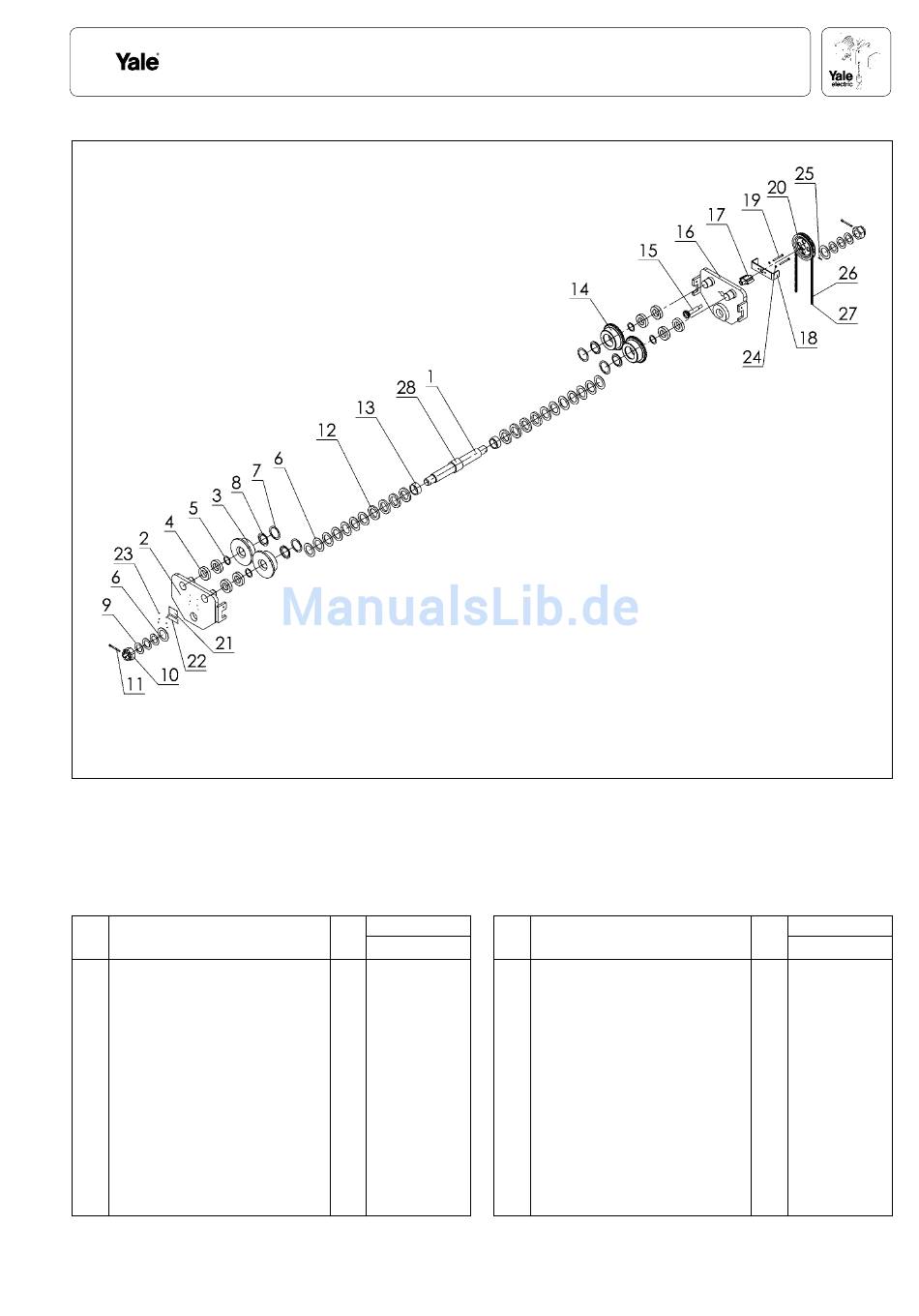

Fig. 34: Haspelantrieb für Fahrwerk CPE/F 7.500 - 10.000kg (übrige Teile siehe rollfahrwerk)
Nr. Bezeichnung
1 Traverse
2 Seitenplatte, kpl.
3 Laufrolle, verzahnt
4 Rillenkugellager
5 Sicherungsring
6 Scheibe
7 Sicherungsring
8 Kappe
9 Scheibe
10 Kronenmutter
11 Splint
12 Scheibe
13 Distanzhülse
14 Laufrolle, verzahnt
Artikel Nr.
Stück CPE/F 75 + 100 Nr.
1 00530009 15
1 00530004 16
2 00530006 17
8 09150020 18
4 09129010 19
16 00530012 20
4 00530018 21
4 09130008 22
6 00530013 23
2 00530014 24
2 09125035 25
8 00530011 26
2 00530044 27
2 00530007 28
33
Bezeichnung
Antriebswelle, kpl.
Seitenplatte Antriebsseite, kpl.
Lagerbock
Handkettenführung
Sechskantschraube
Handkettenrad
Typenschild
Tragfähigkeitsschild
Kerbnagel
Federring
Spannstift
Handkette
Handkettenverbindungsglied
Distanzhülse
Artikel Nr.
Stück CPE/F 75 + 100
1 00530016
1 00530005
1 00530015
1 00558062
2 09101038
1 00558061
1 00508228
1 00407702
4 09128004
2 09122016
1 09134082
5m 04307654
1 00404733
1 00620032
