Yale F Originalbetriebsanleitung Seite 28

Elektrokettenzug CPE/F

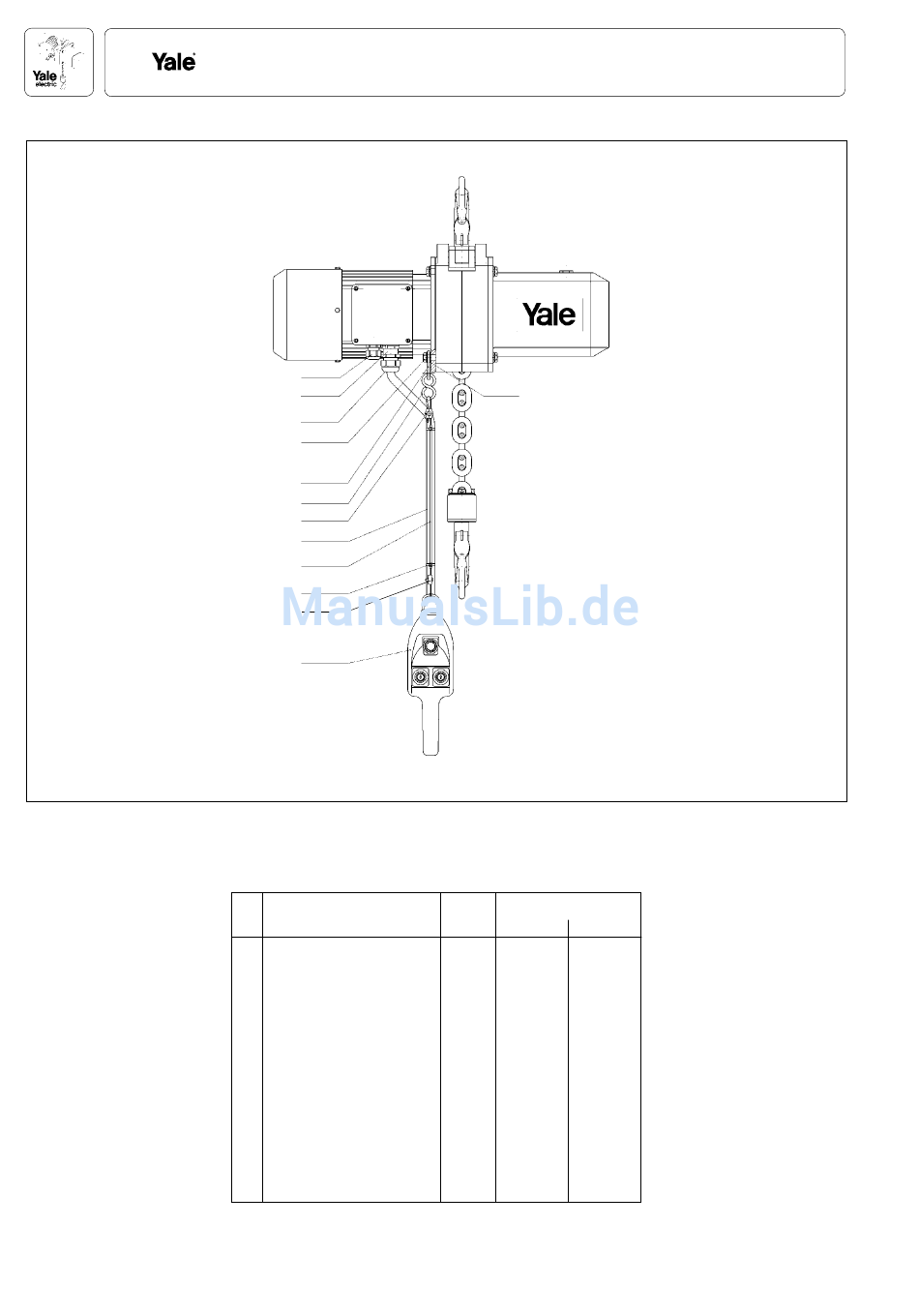

Fig. 29: Direktsteuerung Hubwerk
5
10
6
8
7
11
4
2
12
13
4
1
Nr. Bezeichnung
1 Steuerschalter mit Not-Aus
2 Steuerleitung
3 Schaltplan
4 Seilklemmen
5 Verschraubung
6 Verschraubung
7 Zuglasche
8 Sechskantschraube
9 Scheibe
10 Erweiterung
11 S-Haken
12 Zugentlastung
13 Kabelband
* Meterware
9
Stück Artikel Nr.
CPE CPEF
1 00609454 00605455
* 00609463 00609464
1 00600118 00600119
2 00605355 00605355
1 09184101 09184101
1 09184102 09184102
1 00608882 00608882
1 09101661 09101661
1 09121006 09121006
1 09184115 09184115
1 00717029 00717029
* 00610107 00610107
2 09181113 09181113
