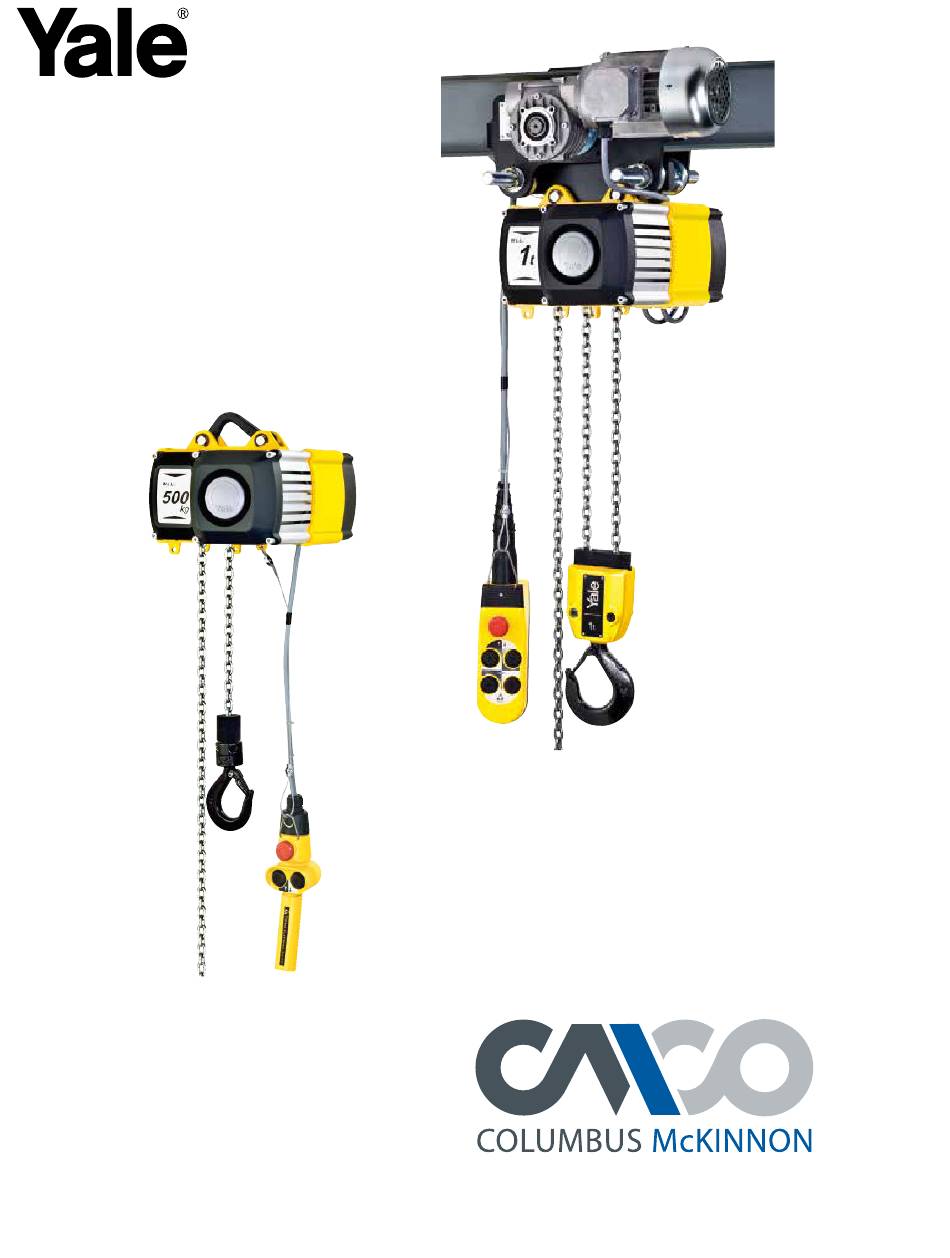

Elektrokettenzug
Modell CPV/F
Tragfähigkeit 250 - 2.000 kg
Original Betriebs- und
Wartungsanleitung
COLUMBUS McKINNON Industrial Products GmbH
P. O. Box 11 01 53
D-42301 Wuppertal, Germany
•
Yale-Allee 30
D-42329 Wuppertal, Germany
•
+49 (0) 202/6 93 59-0
Fax + 49 (0) 202 / 6 93 59-127
•
Ident.-No.: 09901057/07.2013
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yale CPV/F
Inhaltszusammenfassung für Yale CPV/F
- Seite 1 Elektrokettenzug Modell CPV/F Tragfähigkeit 250 - 2.000 kg Original Betriebs- und Wartungsanleitung COLUMBUS McKINNON Industrial Products GmbH P. O. Box 11 01 53 D-42301 Wuppertal, Germany • Yale-Allee 30 D-42329 Wuppertal, Germany • +49 (0) 202/6 93 59-0 Fax + 49 (0) 202 / 6 93 59-127 •...
- Seite 2 Elektrokettenzug CPV/F Steuerung Fahrwerksmotor Fahrwerk Spannstift Mittentraverse Sicherungsscheibe Tragbolzen Elektrokettenzug Gehäusedeckel Steuerleitung Lastkette Anfahrpuffer Ketten- Anfahrpuffer endstück Unterflasche Sicherungs- bügel Steuerschalter Lasthaken Fig. 1 Technische Daten Elektrokettenzug Technische Daten Elektrofahrwerk Modell Tragfähigkeit Anzahl der Einschalt- Motor* Hub- Triebwerks- Einstell- Kurven-...
-
Seite 3: Inhaltsverzeichnis
Verschleißprüfung Auswechseln der Lastkette 2. BESTIMMUNGSGEMÄSSE VERWENDUNG 8.4 Wartung Lasthaken • Der Yale Elektrokettenzug der Baureihe CPV/F wurde zum Heben und 8.5 Wartung des Fahrwerks (optional) Senken von Lasten bis zur angegebenen Tragfähigkeit entwickelt. In 8.6 Überlastsicherung Kombination mit einem Fahrwerk ist das Gerät auch zum flurfreien Kraftbegrenzungsfaktor der Überlastsicherung... -
Seite 4: Sachwidrige Verwendung
Elektrokettenzug CPV/F • ACHTUNG: In Abhängigkeit von der Form der aufgenommenen Last • Vor dem Einsatz des Hebezeuges in besonderen Atmosphären (hohe Feuchtigkeit, salzig, ätzend, basisch) oder der Handhabung gefährli- ist bei Ausführungen mit Kettenspeicher die eventuell reduzierte Hubhöhe zu beachten! cher Güter (z.B. -
Seite 5: Montage
Elektrokettenzug CPV/F 4. MONTAGE • Die Lastkette darf nicht als Anschlagkette (Schlingkette) verwendet werden (Fig. 7). Die Montage und die Wartung des Gerätes darf nur durch Personen erfolgen, die hiermit vertraut sind und vom Betreiber mit der Montage • Lastkette nicht knoten oder mit Bolzen, Schraube, Schraubendreher und der Wartung beauftragt wurden. -
Seite 6: Montage Des Fahrwerks
Elektrokettenzug CPV/F Montage des Fahrwerks (vgl. Fig. 11) 4. Aufsetzen eines Seitenschildes (Pos. 6): Hierbei müssen die in dem Seitenschild eingeschlagenen Spannhülsen 1. Sicherungsmuttern (Pos. 9) und Sechskantmuttern (Pos. 2) von den (Pos. 8) in einer der dafür vorgesehenen 4 Bohrungen der Rundmuttern Traversen (Pos. -
Seite 7: Elektroanschluss
Während des Hebevorgangs ist der reibungslose Einlauf werden. der Lastkette in den Kettenspeicher zu kontrollieren. • Bei Geräten mit Elektrofahrwerk (CPV/F-VTE/F) wird der N-Leiter, die Phase und der Schutzleiter an die entsprechenden Klemmleisten im 4.4 ELEKTROANSCHLUSS Steuerungskasten der Laufkatze angeschlossen. - Seite 8 Elektrokettenzug CPV/F Motordaten CPV 230 V - 1 Ph - 50 Hz cos φ Modell Kondensatoren Schaltungen Schutzart Betriebsart Sicherung* [kW ] [1/min] [c/h] CPV 2-8, CPV 5-4 2730 CA = 60μF/CB = 16μF 0,99 IP 55 CPV 5-8, CPV 10-4 2800 CA = 100μF/CB = 30μF...
-
Seite 9: Funktionsprüfung Nach Der Montage
Elektrokettenzug CPV/F 5. FUNKTIONSPRÜFUNG NACH DER MONTAGE Überprüfung durch einen Kransachverständigen Vor der ersten Inbetriebnahme nach der Montage müssen zunächst die Wird das Hebezeug als Kran verwendet, so muss vor der ersten Inbe- Zahnräder des Fahrwerks (optional, Haspelfahrwerk, Elektrofahrwerk) triebnahme eine Abnahme durch einen Kransachverständigen erfolgen. -
Seite 10: Überprüfung Endlagenschalter
Elektrokettenzug CPV/F Überprüfung Endlagenschalter Bedienung der Feststellvorrichtung (optional für Ausführungen mit integriertem manuellen Fahrwerk) Wird der Lasthaken gegen das Hubwerk gefahren, muss der Endla- genschalter die Hubbewegung augenblicklich beenden und den Motor Die Feststellvorrichtung dient dem einfachen Festsetzen des unbela- abschalten. -
Seite 11: Prüfung, Wartung Und Reparatur
Umgebung, müssen die Intervalle dementsprechend Befestigung. verkürzt werden. • Der Yale Elektrokettenzug CPV/F entspricht der Triebwerksgruppe gemäß FEM 9.511. Hieraus resultiert die theoretische Nutzungs- dauer von 800 Volllast stunden. Bei einer der Einstufung entspre- chenden Nutzung ergibt sich eine tatsächliche Nutzungsdauer von ca. -
Seite 12: Regelmäßige Inspektionen, Wartung Und Prüfung
Bezeichnungen 4 x 12,2 DAT, 5 x 15,1 DAT und 7,1 x 20,5 DAT. Tab. 2 Der Elektrokettenzug CPV/F ist speziell für diese Art der Kette ausgelegt worden. Aus diesem Grund dürfen nur Ketten, die vom Hersteller speziell für den Kettenzug freigegeben worden sind, verwendet werden. Bei Nicht- einhaltung dieser Vorgabe erlischt die gesetzliche Gewährleistung bzw. - Seite 13 Elektrokettenzug CPV/F 3. Einziehen der neuen Kette 5. Montage Kettenbolzen Das vorletzte Glied am Leerstrang der alten Kette c-förmig auftrennen. Vor der Montage ist der Kettenbolzen (Fig. 15) auf evtl. Anrisse hin Dabei muss die Länge des herausgetrennten Stückes mindestens der zu untersuchen.
-
Seite 14: Wartung Des Lasthakens
• Lüfterhaube (Pos. 2) abnehmen, Sicherungsring (Pos. 3), Lüfterrad (Pos. 4) und Paßfeder (Pos. 5) demontieren. • Mit einem Zweilochmutterndrehernach DIN 3116 (Pos. 6) die Einstell- CPV/F 2-8 / 2-20 CPV/F mutter gegen den Uhrzeigersinn bis zum Anschlag lösen. CPV/F 20-4... -
Seite 15: Wartung Des Getriebes
ACHTUNG: Bei der Lüftwegprüfung darf der Motor nicht laufen und das Modell Ölmenge Gerät muss unbelastet sein ! CPV/F 2-8, CPV/F 2-20, CPV/F 5-4, CPV/F 5-8, CPV/F 10-4 0,3 Liter Auswechseln des Rotors mit Reibbelag (Fig. 18): CPV/F 5-20, CPV/F 10-8, CPV/F 20-2, CPV/F 20-4 0,5 Liter •... -
Seite 16: Ausbau Der Elektromagnetischen Federkraftbremse
Elektrokettenzug CPV/F Ausbau der elektromagnetischen Federkraftbremse (Fig. 19): Reparaturen dürfen nur von autorisierten Fachwerkstätten, die Original Yale-Ersatzteile verwenden, durchgeführt werden. ACHTUNG: Gerät muss spannungsfrei sein! CMCO Industrial Products übernimmt keine Haftung für Schäden, • Haube (Steuerung) (Pos. 2) demontieren. Dazu die vier Zylinderschrau- die aufgrund der Verwendung von Nicht-Originalteilen oder auf- ben (Pos. - Seite 17 Elektrokettenzug CPV/F Prüfvermerke Prüfung vor der ersten Inbetriebnahme am: durch: Datum der Inbetriebnahme: Wiederkehrende Prüfungen Datum Befund Reparatur Test durch* *befähigte Person 17 von 20...
- Seite 18 Einsatzfällen eingesetzt und die regelmäßig durchzuführenden Überprüfungen nicht ausgeführt werden. Bezeichnung der Maschine: Elektrokettenzug CPV/F Mod. CPV/F 2-8, Mod. CPV/F 2-20, Mod. CPV/F 5-4, Mod. CPV/F 5-8, Mod. CPV/F 5-20, Mod. CPV/F 10-4, Mod. CPV/F 10-8, Mod. CPV/F 20-2, Mod. CPV/F 20-4 Tragfähigkeit 250 - 2.000 kg...
- Seite 19 Web Site: www.yalejhb.co.za France Web Site: www.pfaff.info.pl E-mail: info@yalejhb.co.za COLUMBUS McKINNON France SARL* E-Mail: kontakt@pfaff-silberblau.pl Yale Lifting & Mining Products (Pty) Ltd. Zone Industrielle des Forges Russia 18108 Vierzon Cedex P.O. Box 592 Phone: 00 33 (0) 248/71 85 70...
