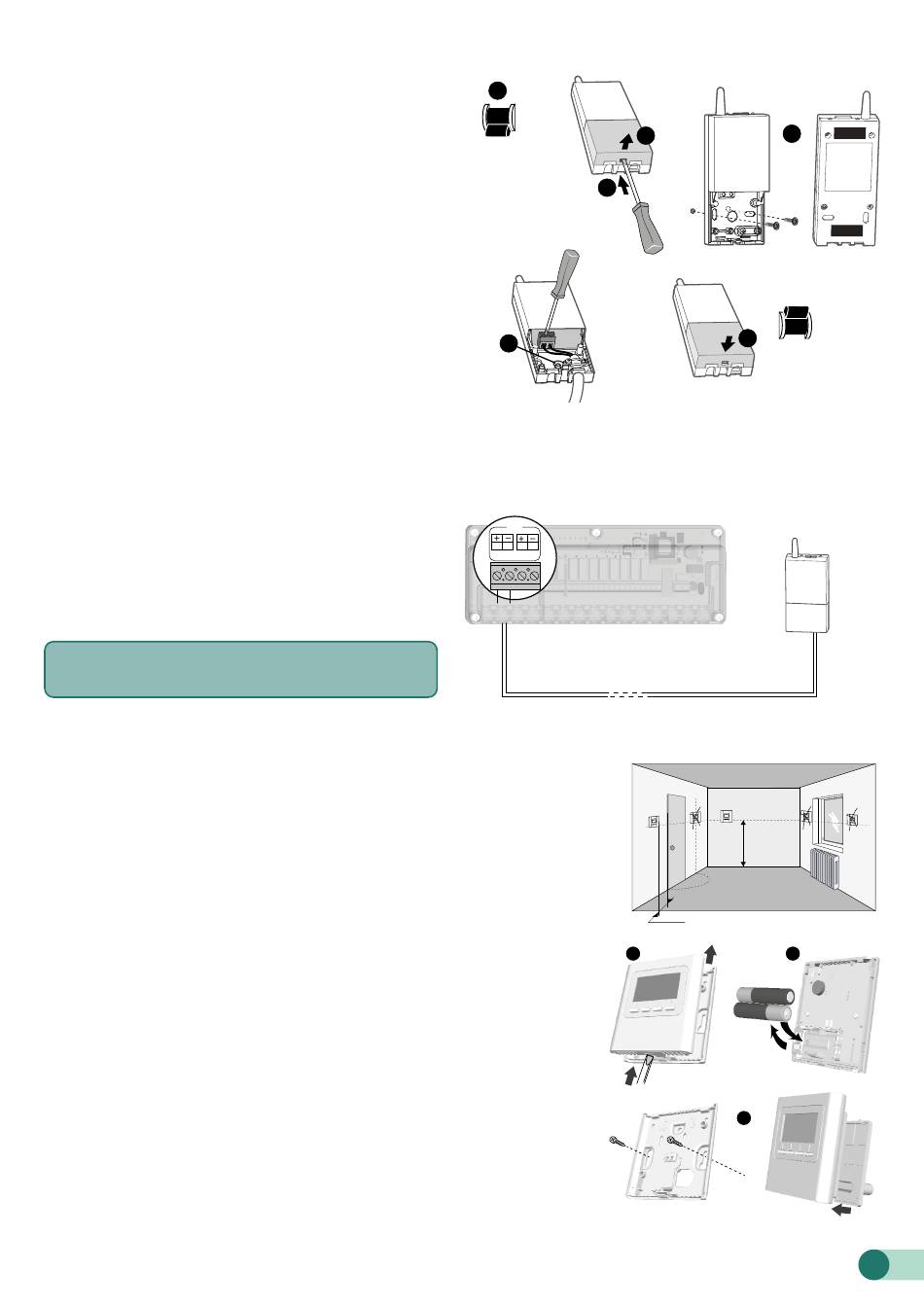

4.2 Befestigung und Anschluss der Schnittstelle Delta 8000 RF
❶ Trennen Sie die Spannungsversorgung der Schaltleiste.
❷ ❸ Öffnen Sie den Deckel des Gehäuses, indem Sie den
Zapfen mit einem Schraubenzieher eindrücken Zapfen
mit einem.
❹ Fixieren Sie den Sockel, indem Sie die für den Untergrund geeigneten
Schrauben verwenden.
Achtung: nicht auf oder in der Nähe von einem metallischen Untergrund
positionieren (Mindestabstand: 20 cm, empfohlene Höhe: 1,50 m).
❺ Schließen Sie den Bus an die auf der Halterung angelegte
Klemmleiste an. Verwenden Sie das mitgelieferte Kabel
mit dem gateway (2 x 0,75 mm², Länge: 1 m) oder
ein 2 x 0,75mm²-Kabel mit einer maximalen Länge von 30 m.
❻ Schließen Sie das Gehäuse wieder und schalten Sie die
Anlage wieder ein.
Anschluss des Datenbus
Verwenden Sie das für die RF-Schnittstelle mitgelieferte
Kabel (2 x 0,75mm², Länge: 1 m) oder ein 2 x 0,75mm²-Kabel
mit einer maximalen Länge von 30 m.
- maximal 4 Drähte pro Klemmleiste.
- Auf die Polung (+/-) achten.
- Die Schnittstelle kann beliebig an einer der 2 Klemmleisten
vom Datenbus angeschlossen werden.
Bei der Spannungszuschaltung wir das Gateway Delta
8000 RF automatisch vom DELTA 8000 BT erkannt.
4.3 Befestigung und Anschluss der Thermostate
Da der Raumthermostat in das Gehäuse integriert ist, muss die dazugehörige
Unterputzdose wie folgt eingebaut werden:
- An einer Wand in zugänglicher Höhe (1,50 m).
- Vor Hitze (Kamin, Sonnenlicht) und Durchzug (Fenster, Tür) geschützt.
WICHTIG: den Raumtemperaturregler nicht an einer Wand mit Außenkontakt oder
in einem unbeheizten Raum (z. B. Garage, ...) installieren. Die Unterputzdose muss
an der Durchführung der Kabelhülle unbedingt (mit Dichtungsmasse) abgedichtet
werden, damit die Fühlermessung nicht durch Luftzug verfälscht wird.
4.3.1 Befestigung des Funk-Thermostats DELTA 8000 TA
❶ Trennen Sie das Gehäuse von seinem Sockel, indem Sie den
Zapfen mit einem Schraubenzieher eindrücken.
❷ Wenn Sie die Batterien zum ersten Mal verwenden oder austauschen,
legen Sie sie richtig gepolt ein.
❸ Wandbefestigung: Befestigen Sie die Halterung mit den für den
Untergrund geeigneten Schrauben und bringen Sie das Gehäuse anschließend
wieder auf seiner Halterung an.
Aufstellung auf einem Möbelstück: Bringen Sie die Halterung wieder
auf dem Gehäuse an und stellen Siedas Ganze dann auf den gewünschten Untergrund.
