INSTALLATION
Sie sind im Besitz einer Schaltleiste Delta 8000 sowie von Peripheriekomponenten, die Ihr komplettes
Steuerungssystem bilden.
1. Vorstellung des Systems
Delta 8000 ist ein Heiz-/Kühlmanagementsystem für hydraulische (Fußbodenheizungen oder Heizkörper) oder
raumlufttechnische Installationen (Klimaanlage).
Dieses Steuerungssystem besteht aus mehreren Komponenten, die entweder drahtgebunden (Bus) oder Funk-
basiert miteinander kommunizieren:
BUS
- die Schaltleiste (Delta 8000 BT), das Herz des Steuerungssystems der Heizung/Kühlung, das nativ über Kabel
BUS 1 BUS 2
betrieben wird (Bus).
- der Raumthermostat Delta 8000: vereinfachte Schnittstelle für die Steuerung der Betriebsart und des Sollwerts.
Er ist in 2 Versionen verfügbar: drahtgebunden (Delta 8000 TA Bus) oder Funk-basiert
- das programmierbare Raumthermostat Delta 8000: Schnittstelle für die Programmierung und Steuerung der
Betriebsart und des Sollwerts. Er ist in 2 Versionen verfügbar: drahtgebunden (Delta 8000 TAP Bus) oder Funk-
basiert (Delta 8000 TAP RF).
(*)
- Funkumfeld-Programmiergerät
Bus
Zentralisierung verschiedener Zonen.
30m max.
(*) : erfordert das Funk-/Bus-Gateway Delta 8000 RF, das es ermöglicht, die Kompatibilität mit Öffnungsmeldern,
dem Außentemperaturfühler oder auch mit der Smart-Home-Box oder dem bioklimatischen Managementsystem
zu erweitern.
2. Anwendungsbeispiele
Drahtgebunden (Datenbus): Beispiele 1 und 2
Funk: Beispiel 3
Hybrid (Funk/Datenbus): Beispiel 4 BUS
BUS 1 BUS 2

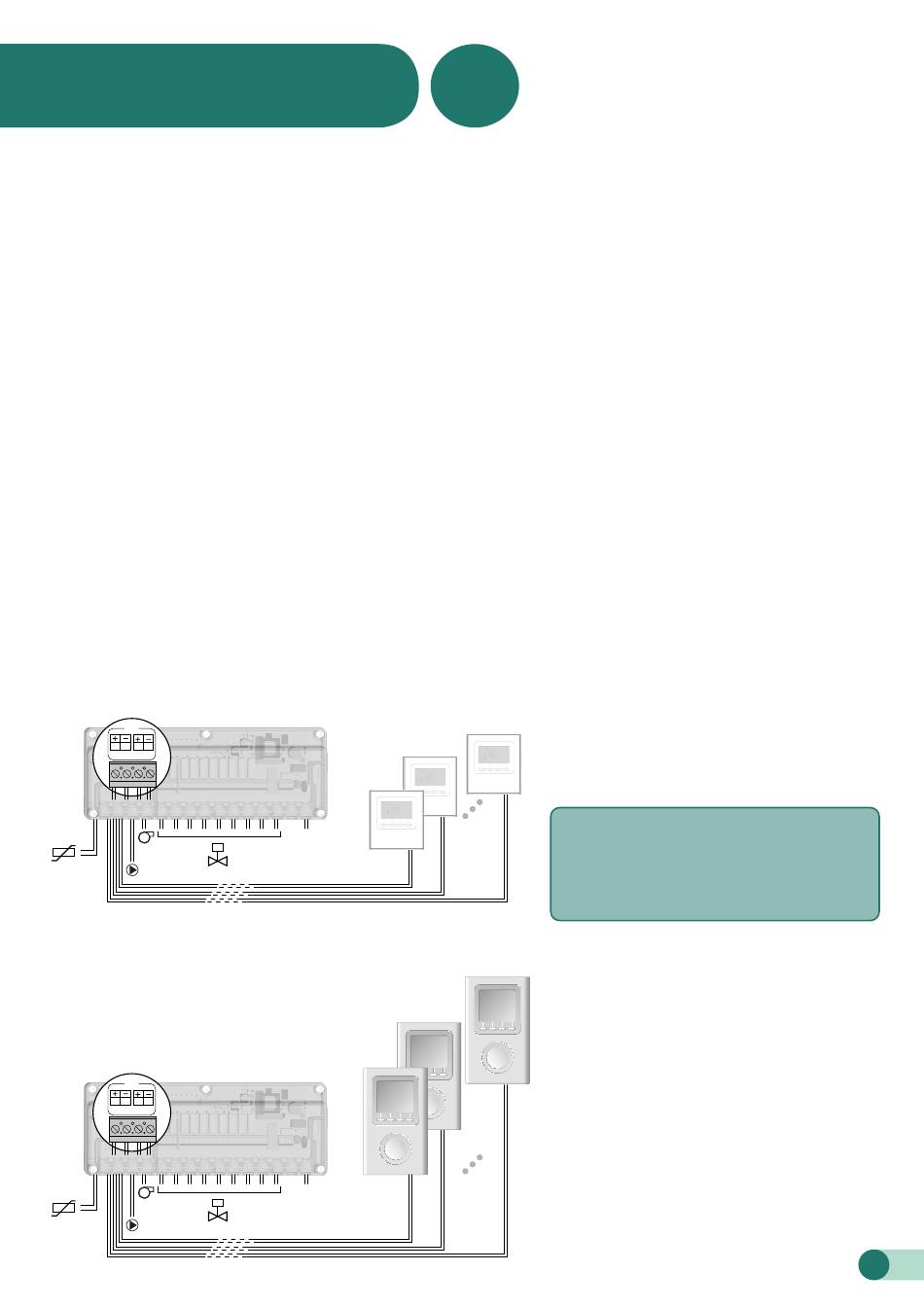

Beispiel 1: drahtgebundene Regulierung der einzelnen Räume ohne zentrale Programmierung
Schaltleiste
BUS
BUS 1 BUS 2
Bus
30m max.
Bus
30m max.
Beispiel 2: drahtgebundene Regulierung der einzelnen Räume mit Programmierung
Schaltleiste
BUS
BUS
BUS 1 BUS 2
BUS 1 BUS 2
Bus
Bus
30m max.
30m max.
1-> 8 outputs max.
(Delta 8000 Master) : sorgt für die Wochenprogrammierung und die
(*)
1-> 8 outputs max.
1-> 8 outputs max.
1-> 8 outputs max.
1-> 8 outputs max.
(Delta 8000 TA RF).
(*)
Raumthermostate
Datenbus
Bei Installationen ohne zentralisierte
Programmierung muss einer der
Temperaturregler obligatorisch im
„Master"-Modus zugeordnet werden (siehe
Bedienungsanleitung des Thermostats).
TAP Datenbus (Programmierung)
