DELTA DORE System Delta 8000 Installations- Und Bedienungsanleitung Seite 4

Bus

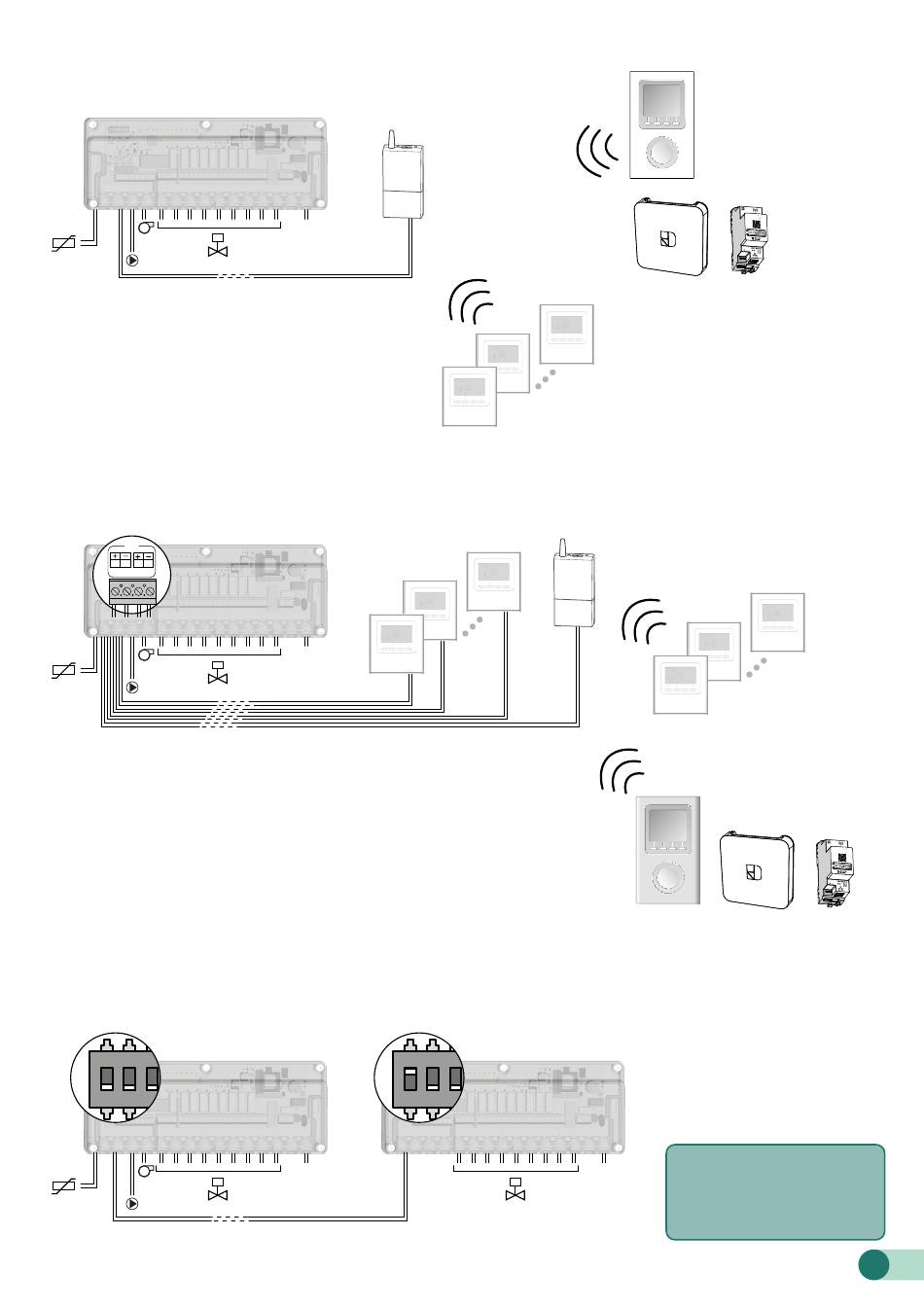

Beispiel 3: Funk-basierte Regulierung der einzelnen Räume mit zentraler Programmierung
30m max.
Schaltleiste
BUS
BUS 1 BUS 2
Bus
Bus
30m max.
Beispiel 4: hybride Regulierung (Datenbus und Funk) der einzelnen Räume mit zentraler
Programmierung
Schaltleiste
BUS
BUS 1 BUS 2
BUS
BUS 1 BUS 2
Bus
30m max.
Bus
30m max.
Verlängerung
Eine Schaltleiste kann bis zu 8 Zonen mit angeschlossenen 2-Draht-Aktoren (elektrothermischer Kopf) oder bis zu
4 Zonen mit angeschlossenen 3-Draht-Aktoren (motorisierter Kopf) verwalten. Es besteht die Möglichkeit, eine (als
Slave konfigurierte) Schaltleiste hinzuzufügen, um die Kapazitäten zu verdoppeln.
Technical unit Master
SW1 = OFF
ON
1 2 3 4 5 6
Bus
30m max.
1-> 8 outputs max.
1-> 8 outputs max.
Raumthermostate
1-> 8 outputs max.
Funk
Raumthermostate
Drahtgebunden
1-> 8 outputs max.
1-> 8 outputs max.
DIP ON
7 8 8
1-> 8 outputs max.
Funk/Bus-
Gateway
Funk/Bus-
Gateway
Technical unit Slave
SW1 = ON
DIP
1 2 3 4 5 6 7 8 8
1 -> 8 outputs
Funk-Programmiergerät
oder
Smart-Home-Box Tydom
/ Tywell
Funk-
Raumthermostat
Funk-Programmiergerät
oder
Smart-Home-Box Tydom
/ Tywell
Dip-Schalter SW1: Master-/
Slave-Konfiguration
(siehe § Konfiguration der
Schaltleiste)
