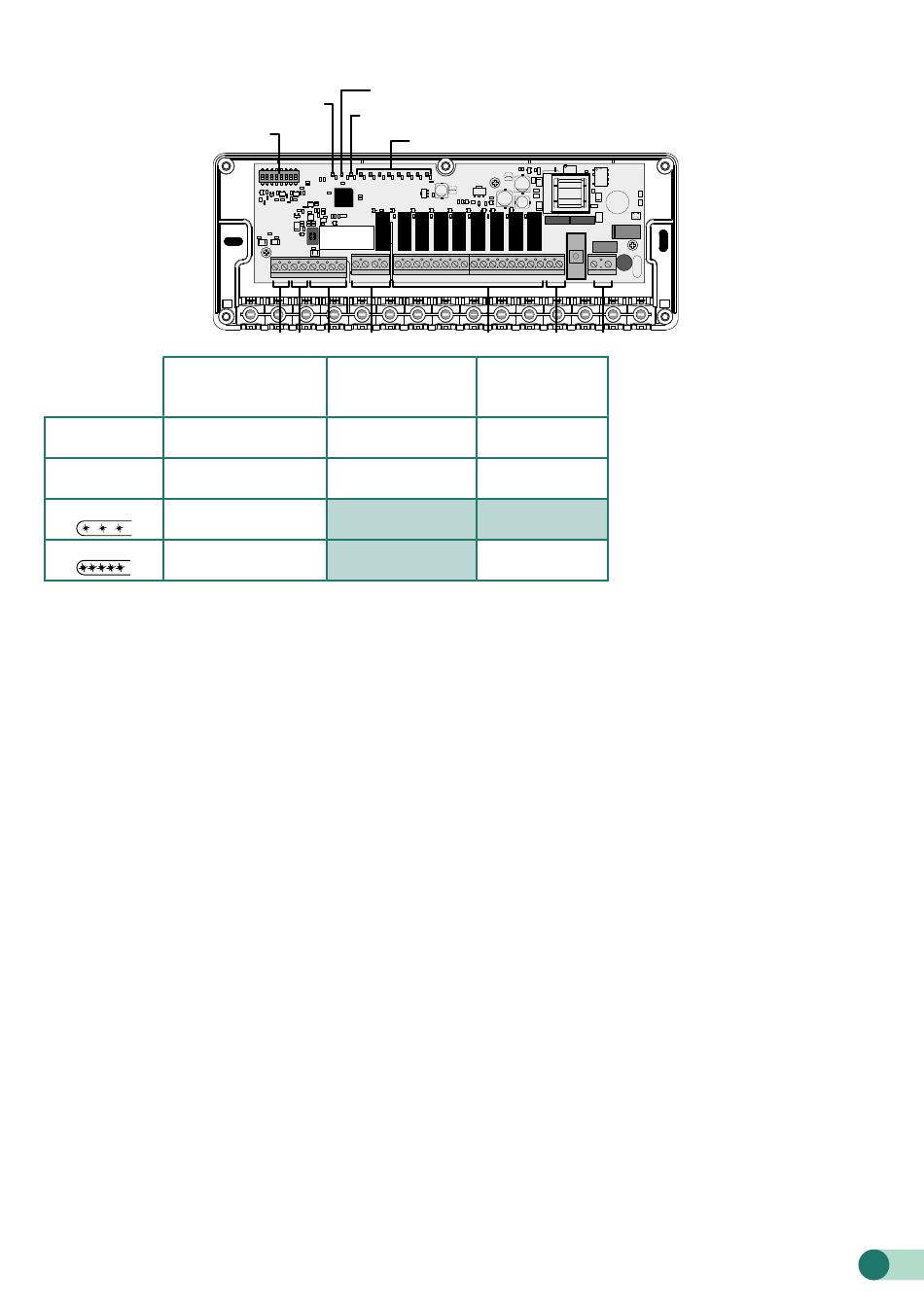

5. Beschreibung der Kontrollleuchten der Schaltleiste
Konfigurations-
Dip-Schalter
Status-LED (grün)
Normalbetrieb
Ein
Zwangsmodus
Aus
(z. B.: erstes Aufwärmen)
Langsames Blinken
Zuordnungsmodus
... ... ...
... ... ...
.. .. .. .. ..
Schnelles Blinken
Aktiver Fehler
.. .. .. .. ..
Ein/Aus-LED der Umwälzpumpe
Status-LED
Ein/Aus-LED des Generators
ON DIP
1 2 3 4 5 6 7 8 8
Ein/Aus-LEDs der
Umwälzpumpe und des
Generators (rot)
Relais geschlossen
Ausgang aktiviert
Relais offen
Ausgang deaktiviert
-
-
Ausgänge-LEDs (❽)
LEDs der Ausgänge
(rot)
Ein
Aus
-
Aktiver Fehler
