DELTA DORE System Delta 8000 Installations- Und Bedienungsanleitung Seite 7

4. Befestigung und Anschluss

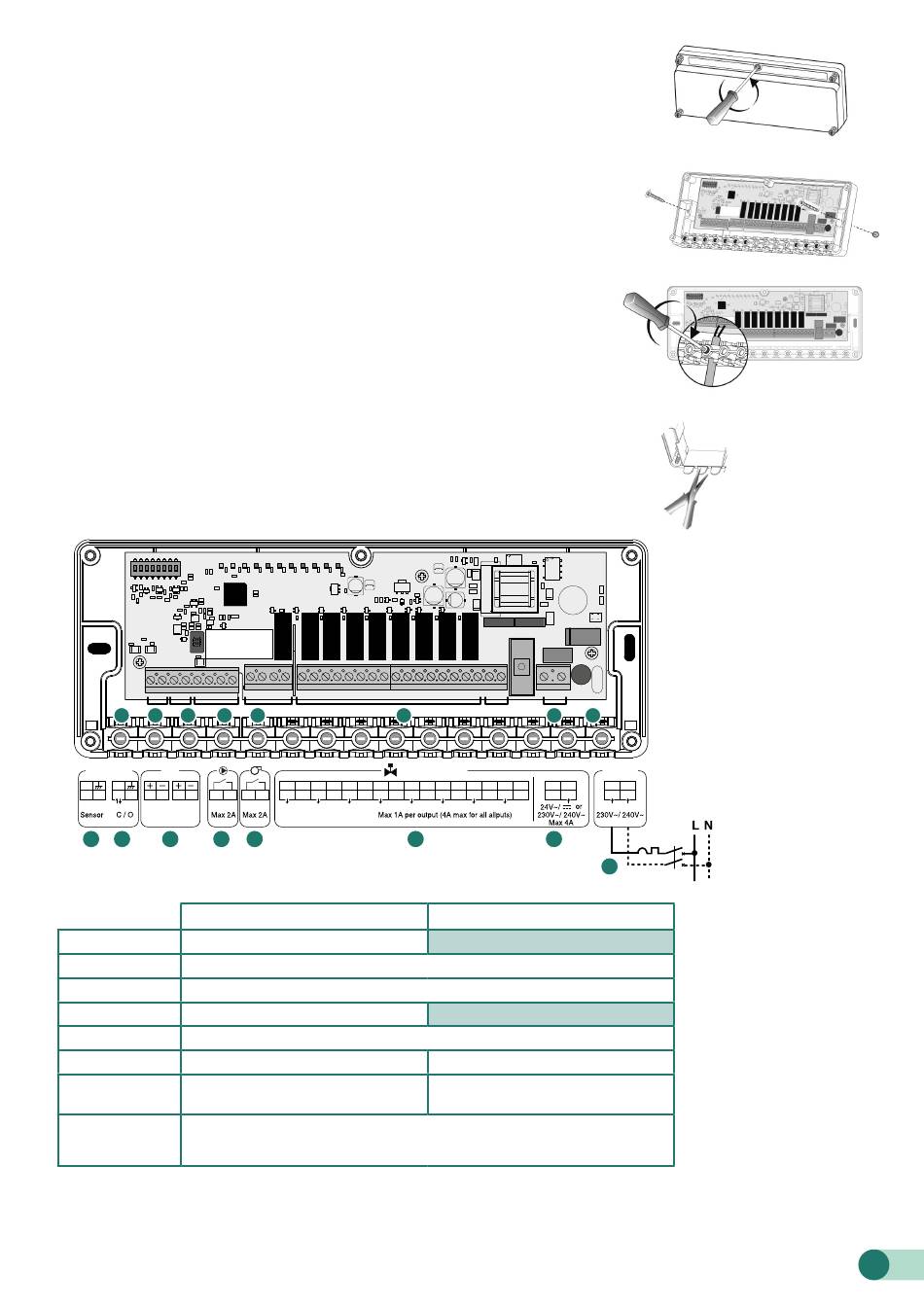

4.1 Befestigung und Anschluss der Schaltleiste
❶ Entfernen Sie die Abdeckung und trennen Sie die Stromzufuhr.
❷ Befestigen Sie das Gehäuse mit den für den Untergrund geeigneten Schrauben/
Dübeln (nicht im Lieferumfang enthalten).
❸ Schließen Sie die Elemente an (siehe Absatz „Anschluss").
Verklemmen Sie die Kabel mit den mitgelieferten Nylonschrauben. Dabei bitte
darauf achten, nicht direkt auf die Drähte, sondern an der Ummantelung zu
schrauben!.
❹ Entfernen Sie die eindrückbaren Platten, um die entsprechenden Kabel
hindurchführen zu können, und schließen Sie das Gehäuse.
❺Schalten Sie die Spannungsversorgung wieder ein.
ON DIP
1 2 3 4 5 6 7 8 8
1 2 3
AUXILIARIES BUS
S I0
1
1 2 3 4
❶
(Option)
Eingang Wasserüberwachung
❷
(Option)
❸
❹
(Option)
Ein/Aus-Ausgang für Umwälzpumpe
❺
(Option)
❻
Ausgänge zur Steuerung der Ventile
Allgemeine Stromversorgung der
❼
❽
- entweder über einen Sicherungsautomat im Schaltschrank (Kabel H05VV-F)
- oder über ein Netzkabel 2x0,75 mm² H05VVH2-F mit 2-poligem Euro-Stecker
❶
Eingang Wasserüberwachung (Option) pro CTN-Sonde oder Taupunktfühler
(je nach Konfiguration SW8)
4 5
Y1 N Y2 N Y3 N Y4 N
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
5
Hydraulik
Eingang oder Ausgang vom Typ Changeover (konfigurierbar)
Bus-Vorläufe
Ein/Aus-Ausgang für Generator
Ventile
Allgemeine Spannungsversorgung 230 V~ :
6 7
VALVE ACTUATORS
Power supply
Y5 N Y6 N Y7 N Y8 N N L
21 22
6 7
Lufttechnik
Nicht verwendet
Nicht verwendet
Ausgänge zur Steuerung der Register
Allgemeine Stromversorgung der
Register
❶
❷
❸
❹
8
GENERAL
Power supply
L N
23 24
230V~
50 Hz
8
7
