DELTA DORE System Delta 8000 Installations- Und Bedienungsanleitung Seite 8

❷
Wenn Ihr System die Umschaltung steuert (Steuerung des Warm-/Kalt-Modus), dann schließen Sie die Umschaltung am
Ein- oder Ausgang (gemäß Konfiguration SW6) an:
OFF Eingang Umschaltung. Von Wärmepumpe -> Schaltleiste
SW6
ON Ausgang Umschaltung. Von Schaltleiste -> Wärmepumpe
- Im Falle der Konfigurierung als „Eingang": Delta 8000 schaltet automatisch vom Warm- auf den Kalt-Modus und
umgekehrt je nach den von der Wärmepumpe übermittelten Informationen (Ausgang je nach Modell der Wärmepumpe
verfügbar)
- Im Falle der Konfigurierung als „Ausgang": die Schaltleiste Delta 8000 übermittelt die Informationen des aktuellen Modus
(warm/ kalt) an die Wärmepumpe (Eingang je nach Modell der Wärmepumpe verfügbar).
Im Falle des Ausgangs vom Typ Umschaltung: Leerlaufspannung < 28 VDC, Stromstärke < 50 mA, bitte wenden Sie sich an
unseren technischen Dienst.
❸
Busanschluss: Verwenden Sie das für die RF-Schnittstelle mitgelieferte Kabel (2 x 0,75 mm
2 x 0,75mm -Kabel mit einer maximalen Länge von 30 m.
²
- maximal 4 Drähte pro Klemmleiste,
- Beachten Sie die Polarität + und -,
- Die Raumtemperaturterminals können beliebig an einer der 2 Bus-Klemmleisten angeschlossen werden.
❹ ❺
Ausgänge Ein/Aus Umwälzpumpe und Generator, potentialfreier Kontakt 2 A Max, 230 V~.
❻ Ausgänge Ventile/Register max. 1 A, 230 V~.

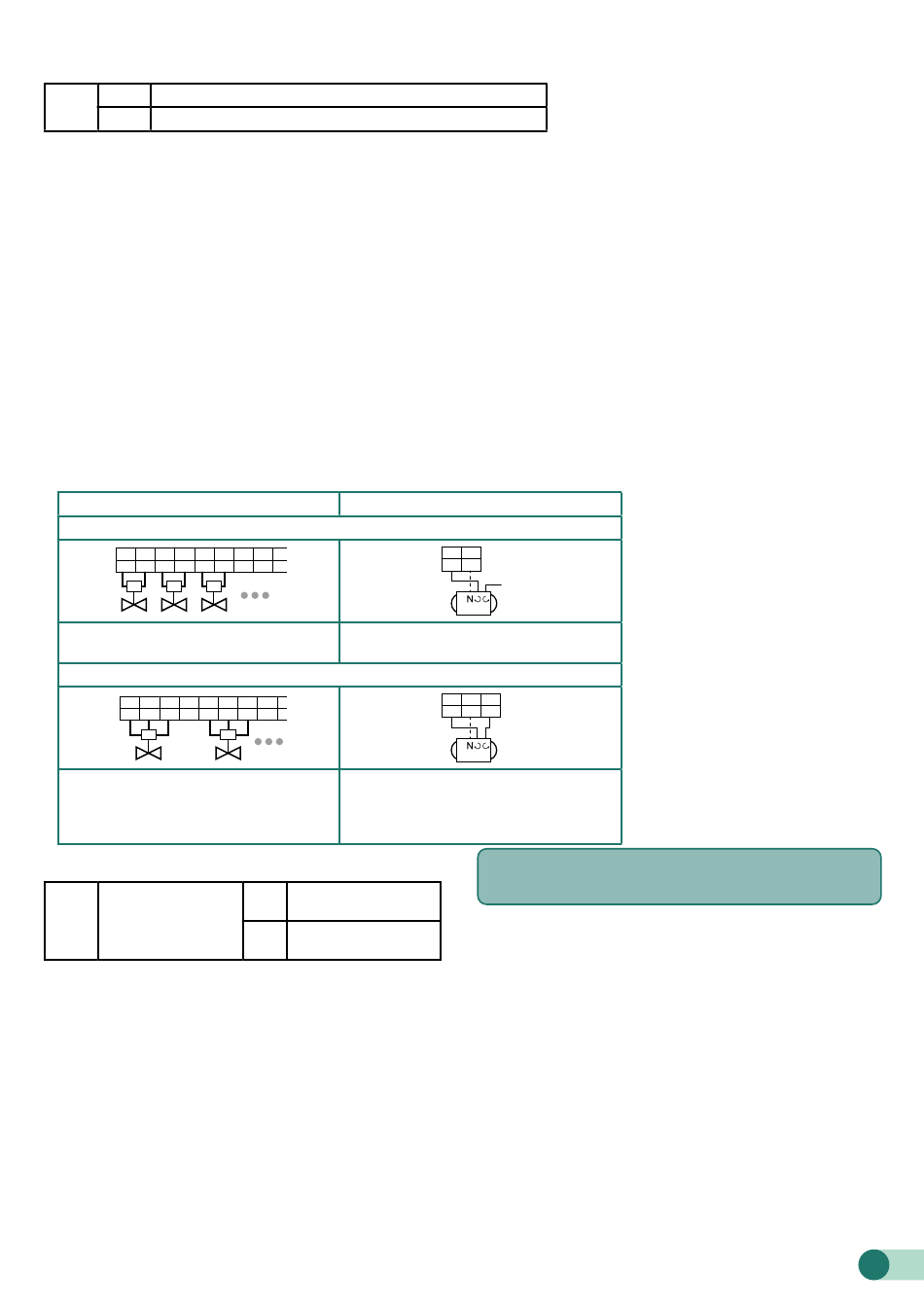

Ventile
Y1 N Y2 N Y3
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Y1 N Y2 N Y3
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Y1 (5) : Befehl Öffnung
N (6) : neutral (oder Nullleiter).
N N
Y1 Y2 Y3
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Y1 N Y2 N Y3
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Y1 (5) : Befehl Öffnung
N (6) : Neutral (oder Nullleiter)
Y2 (7) : Befehl Schließung
N (8) : nicht verwendet ...
Steuerungsrichtung
SW4
der Ventile/Register
❼
Spannungsversorgung Ventile oder Register 24 VAC/DC oder 230 V~ / 240 V~, max. 4 A.
❽
Allgemeine Spannungsversorgung 230 V~ / 240 V~.
2-Draht-Aktor
N Y4 N Y5 N Y6 N Y7 N Y8
N Y4 N Y5 N Y6 N Y7 N
Nullleiter (6), geschaltete Phase (5) +
N N N N N
Y4 Y5 Y6 Y7 Y8
3-Draht-Aktoren (SW3 ON)
N Y4 N Y5 N Y6 N Y7 N
Nullleiter (6), geschaltete Phasen der
Öffnung/Schließung (5 und 7)
Normalerweise
OFF
geschlossen
Normalerweise
ON
geöffnet
Register
Y1 N
N
5 6
Y1 N
L
5 6
Y8 N
L
permanente Phase
N
Y1 N Y2
5 6 7
Y1 N Y2
Y8 N
5 6 7
Ein einzelner Thermostat kann mehrere Ausgänge
gleichzeitig steuern (Einstellung CF20 des Thermostats),
, Länge: 1 m) oder ein
²
8
