DELTA DORE System Delta 8000 Installations- Und Bedienungsanleitung Seite 10

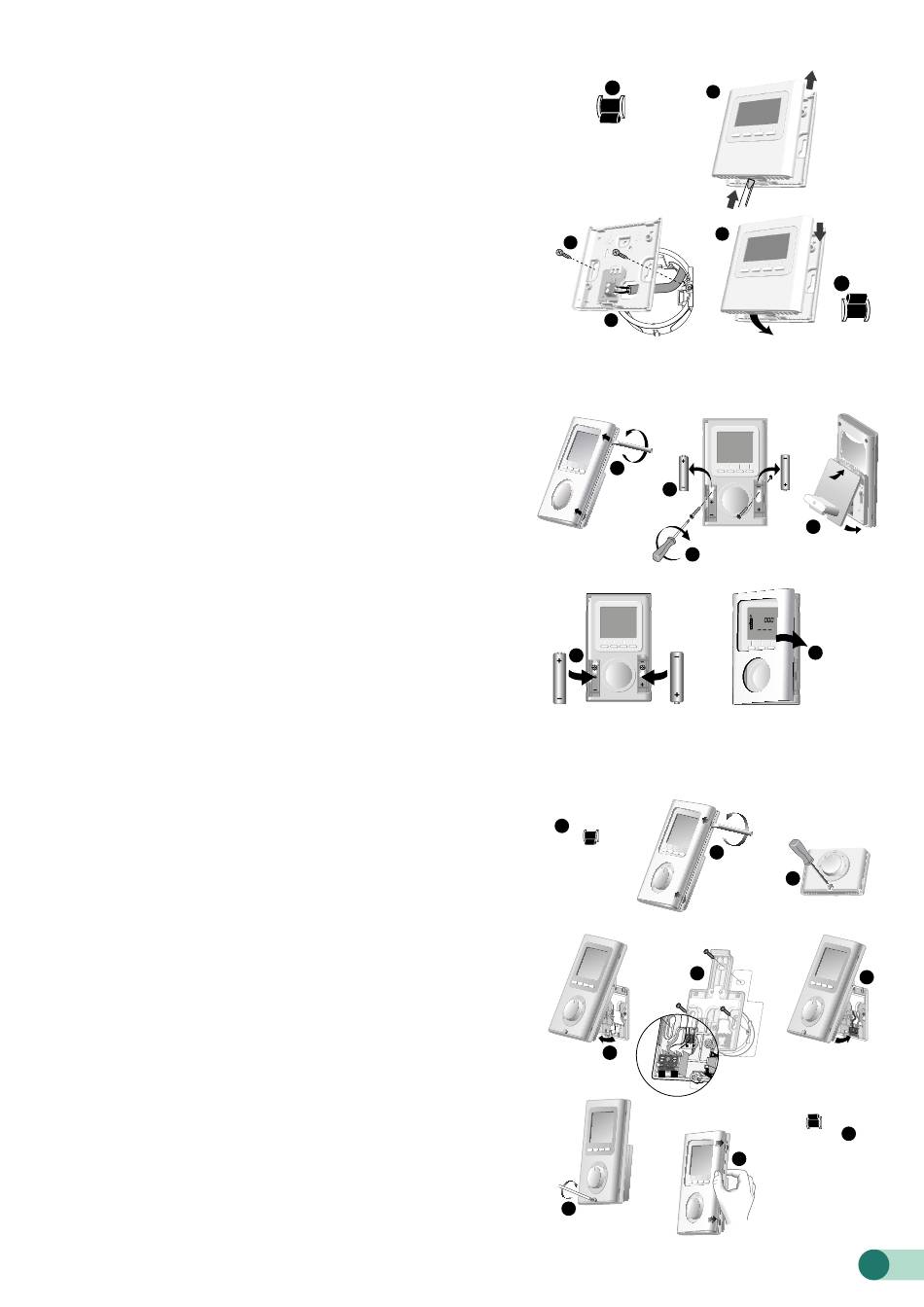

4.3.2 Befestigung und Anschluss der Thermostat-Datenbus Delta 8000 TA
❶ Trennen Sie die Spannungsversorgung der Schaltleiste.
❷ Trennen Sie das Gehäuse von seinem Sockel, indem Sie den Zapfen mit
einem Schraubenzieher eindrücken.
❸ Schließen Sie den Bus an die auf der Halterung angelegte Klemmleiste
an, keine Polarität zu beachten (2 x 0,75 mm²-Kabel mit einer maximalen
Länge von 30 m).
❹ Befestigen Sie den Sockel auf der Unterputzdose.
❺ Bringen Sie den Thermostat wieder auf seiner Halterung an.
❻ Schalten Sie die Installation wieder ein.
4.3.3 Befestigung des Funk-Thermostats Delta 8000 TAP und/oder des Programmiergeräts
Delta 8000 Master
❶ Nehmen Sie dir Vorderseite ab, indem Sie den Zapfen mit einem
Schraubenzieher eindrücken.
❷ Entfernen Sie die Batterien.
❸ Befestigen Sie das Gehäuse mit den geeigneten Schrauben auf seiner
Halterung oder befestigen Sie den Raumthermostat auf seinem Sockel.
❹ Setzen Sie die Batterien wieder ein.
❺ Bringen Sie die Vorderseite des Thermostats wieder an.
4.3.4 Befestigung und Anschluss des Bus-Thermostats Delta 8000 TAP
❶ Trennen Sie die Spannungsversorgung der Schaltleiste.
❷ Nehmen Sie dir Vorderseite ab, indem Sie den Zapfen mit einem
Schraubenzieher eindrücken.
❸ Drehen Sie die Sperrschrauben aus (unverlierbare Schraube).
❹ Trennen Sie das Gehäuse von seiner Halterung.
❺ Schließen Sie den Bus der Schaltleiste an die Klemmleiste des Sockels
an (keine Polarität zu beachten) und befestigen Sie den Sockel auf der
Unterputzdose (Achsabstand 60 mm).
Hinweis: Der Sockel muss zwingend mit 3 Schrauben befestigt werden.
❻❼❽ Bringen Sie den Thermostat wieder auf seiner Halterung an.
❾ Schalten Sie die Installation wieder ein.
Mini 20 cm
1
2
OFF
230V~
50 Hz
5
4
3
1
2
3
1
2
environ
1,50 m
3
Mini 20 cm
environ
4
1,50 m
Mini 20 cm
4
1
OFF
2
230V~
50 Hz
5
1 2
4
1 2
7
6
ON
OR
3
OR
3
5
5
3
6
ON
9
230V~
50 Hz
8
10
