DELTA DORE System Delta 8000 Installations- Und Bedienungsanleitung Seite 6

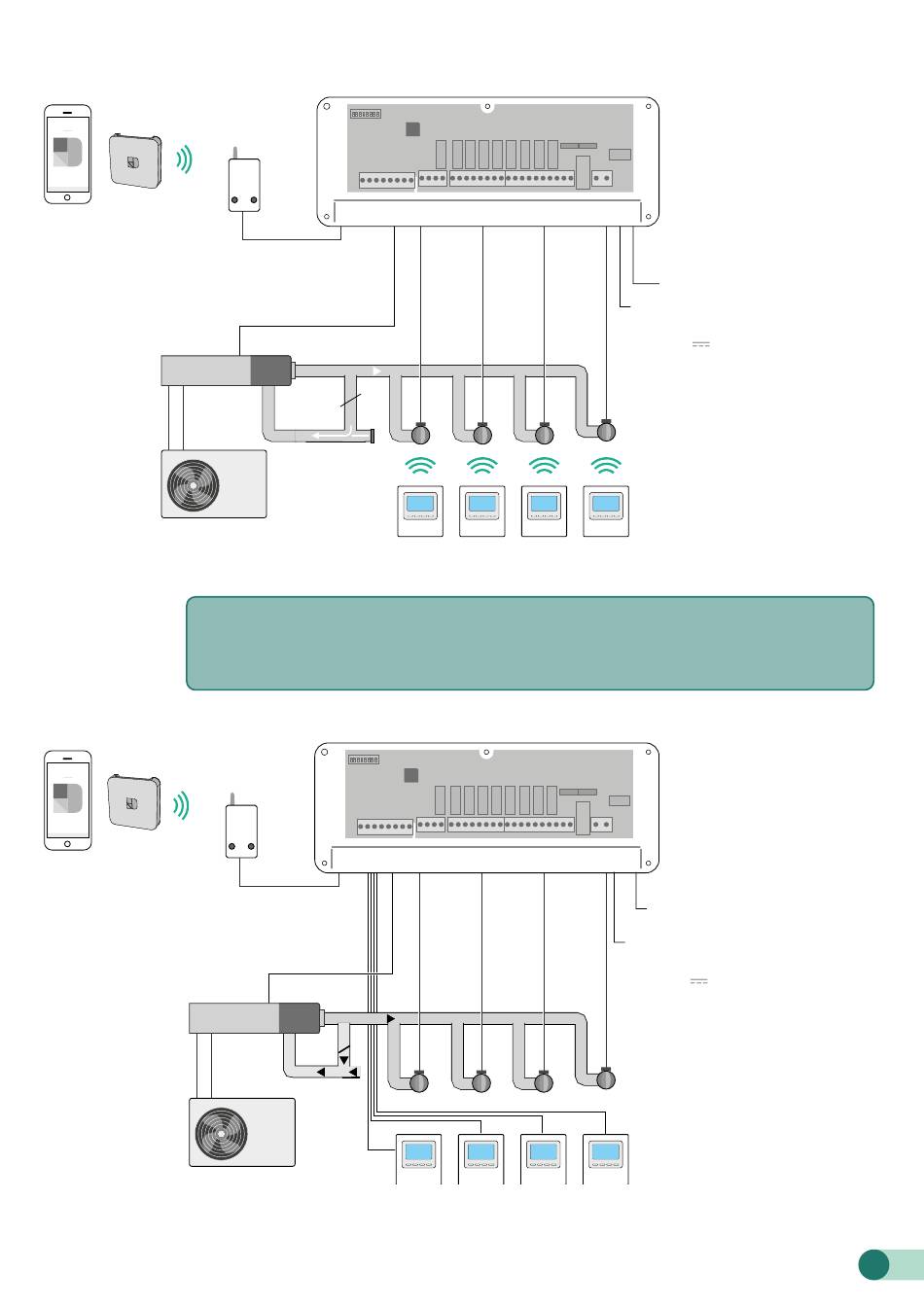

3.2 Beispielabbildungen einer raumlufttechnischen Installation
• 4 Zonen über Funk-Thermostate, die über eine Box mit dem Gateway Delta 8000 RF vernetzt sind
Gateway
DELTA 8000 RF
Smart-Home-
Box Tydom /
Tywell
Innenraumeinheit
Außengruppe
(*) Der Befehl Ein/Aus ist kein Ersatz für den Kurzschlussschutz des Generators.
(++) Da Delta 8000 nicht den Luftdurchsatz steuert, ist es nötig, einen Bypass einzurichten, um
einen konstanten Druck im Klimaanlagensystem zu gewährleisten.
• 4 Zonen über Bus-Thermostate, die über eine Box mit dem Gateway Delta 8000 RF vernetzt sind
Gateway
DELTA 8000 RF
Smart-Home-
Box Tydom /
Tywell
Innenraumeinheit
Außengruppe
Ein/Aus-Befehl
(*)
AIR
Bypass
(**)
Abluft-
durchlass
Raumthermostat DELTA 8000 TA RF
Ein/Aus-Befehl
(*)
AIR
Bypass
(**)
Abluft-
durchlass
Raumthermostat DELTA 8000 TA BUS
Schaltleiste DELTA
8000 BT
Schaltleiste DELTA
8000 BT
Allgemeine Stromversorgung
230 V~
Spannungsversorgung
Register
24 V~/ oder 230 V~
2- oder 3-Draht-Register (NC oder NO).
Steuerung über Zweipunktregler
Allgemeine
Stromversorgung
230 V~
- Spannungsversorgung
Register
24 V~/ oder 230 V~
2- oder 3-Draht-Register (NC
oder NO).
Steuerung über Zweipunktregler
6
