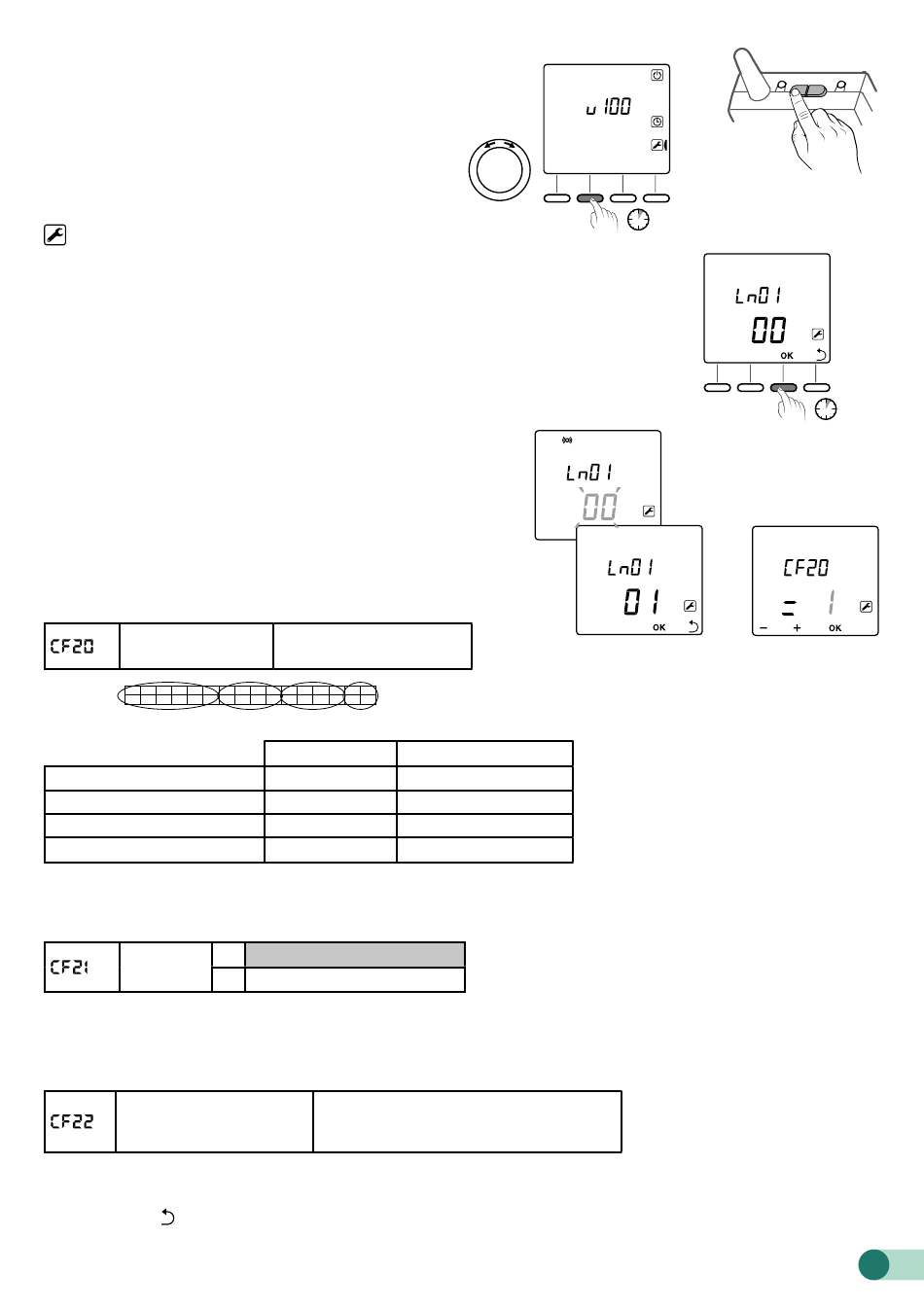

6.3 Zuordnung eines programmierbaren
Funk-Raumthermostats Delta 8000
❶ Auf dem Gateway: Drücken Sie 3 Sekunden lang auf
die linke Taste, bis die 1. LED blinkt, und lassen Sie die
Taste dann wieder los.
❷ Auf dem Thermostat: Drehen Sie das Einstellrad auf
.
❸ Drücken Sie 3 Sekunden lang auf
die 2. Taste von links und lassen Sie sie dann wieder los.
❹ Auf dem Display erscheint Ln01.
Drücken Sie auf OK, um die Anzahl der zugeordneten Produkte anzuzeigen.
❺ Drücken Sie 3 Sekunden auf OK, um nach
zuzuordnenden Produkten zu suchen.
❻ Auf dem Display blinkt die Anzahl der gefundenen
Produkte.
Sobald dies nicht mehr blinkt, bestätigen Sie mit OK. Die LED 1
am Funk-Gateway blinkt nicht mehr.
❼ Auf dem Display erscheint CF20. Drücken Sie auf OK,
um auf die Einstellungen zuzugreifen und anschließend auf
+ bzw. -, um den oder die Ausgänge zu wählen, denen der
Raumthermostat zugeordnet werden soll.
Bestätigen Sie mit OK.
Ausgangsnummer
Y1 N Y2 N Y3 N
Beispiel:
(1)
5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Th 1
Thermostat 1 (Wohnzimmer)
Thermostat 2 (Wohnzimmer)
Thermostat 3 (Büro)
Thermostat 4 (Schlafzimmer)
❽ Auf dem Display erscheint CF21.
Drücken Sie auf OK, um auf die Einstellungen zuzugreifen und anschließend auf + bzw. -,
um den Sendertyp zu wählen. Bestätigen Sie mit OK.
Sendertyp
❾ Auf dem Display erscheint CF22.
Drücken Sie auf OK, um auf die Einstellungen zuzugreifen und anschließend auf + bzw. -,
um den Grenzwert zu wählen (Beispiel: überdimensionierter Heizkörper in einem Raum.
Bestätigen Sie mit OK.
Begrenzung des
Heizwertprozentsatzes
Beginnen Sie die Vorgänge ❶ à ❾ für jeden zuzuordnenden Thermostat (DELTA 8000 TAP RF) von Neuem.
Drücken Sie auf oder drehen Sie das Einstellrad, um den aktuellen Modus zu verlassen.
1 bis 16, je nach Installation
Y4 N Y5 N Y6 N Y7 N Y8 N
Th 2 Th 3 Th 4
Ausgangsnummer
1
4
6
8
0 Fußboden
1 Heizkörper
Von 10 bis 100 % in 10er
Schritten (100 % = Keine Begrenzung,
Standardeinstellung).
❷
❸
❻
Gesteuerte Ausgänge
Y1, Y2, Y3
Y4, Y5
Y6, Y7
Y8
❶
1
3 s
>3s
>3s
❹
>3s
❺
❼
2
>3s
