MONTAGEANWEISUNGEN

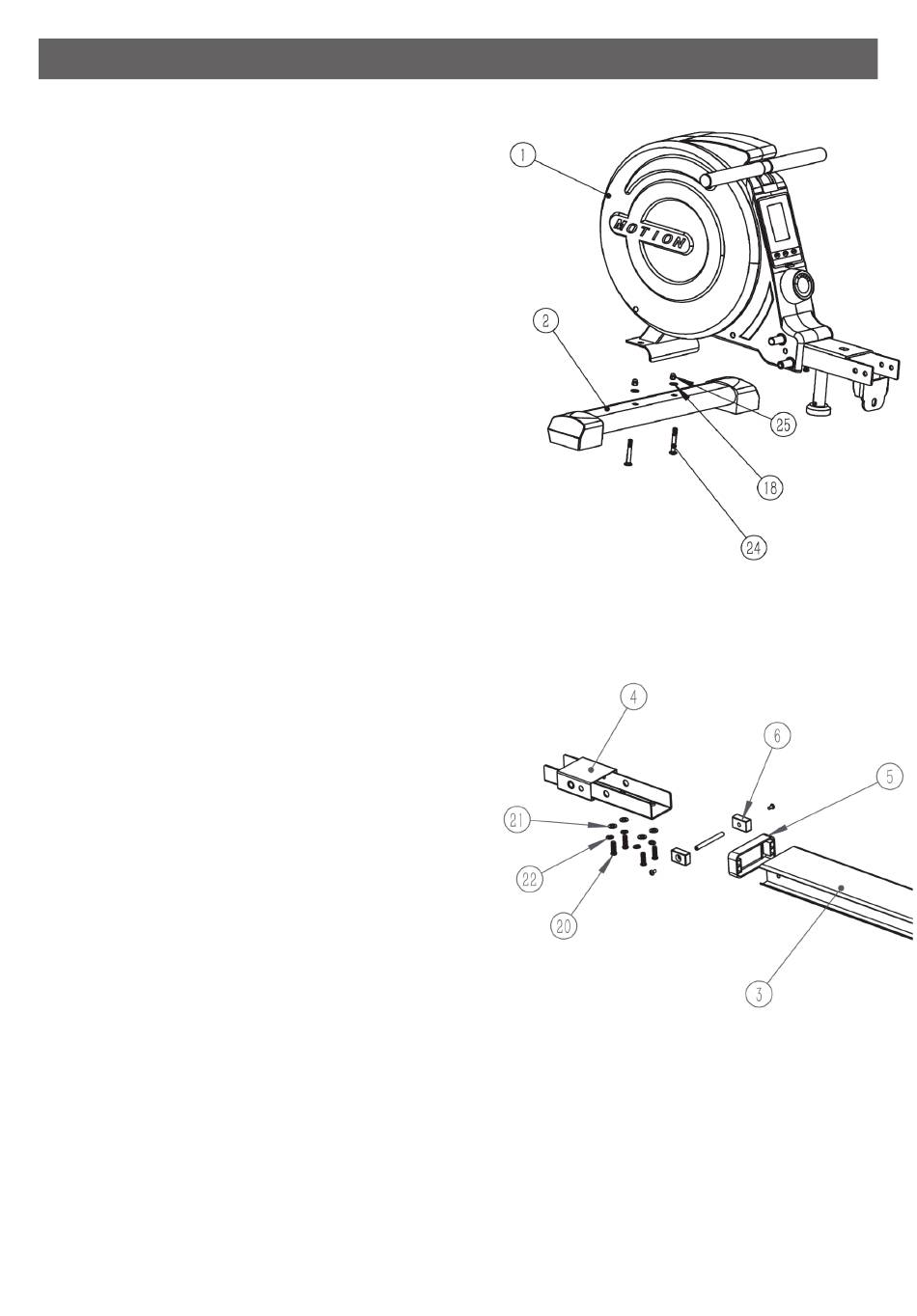

Schritt 1: Zusammenbau des vorderen
Fußrohrs
Befestigen Sie die vordere Fußstabilisa-
torstange (Nr. 2) am Rahmen (Nr. 1).
Achtung: Die Räder der vorderen Leistee
müssen nach außen zeigen. Schrauben Sie
zwei M8 x 55 mm Schlossbolzen (Nr. 24),
zwei M10 Unterlegscheiben (Nr. 18), zwei
M8 Hutmuttern (Nr. 25) unter Verwendung
des großen Inbusschlüssels (Nr. 32) fest.
Schritt 2: Montieren Sie die Vorderseite
der Schiene
Bitte verbinden Sie die Schiene (Nr. 3), den
Rahmenanschluss (Nr. 4), die vordere
Schienenabdeckung (Nr. 5), einen Satz
Verriegelungsbolzen (Nr. 6), vier M8 × 16
mm Inbusschrauben (Nr. 20),- vier flache
Unterlegscheiben (Nr. 21), vier M8 Federrin-
ge (Nr. 22), und die beiden Inbusschlüssel
(Nr. 32).
Bringen Sie die vordere Schienenabdeck-
ung an der Vorderseite der Schiene an.
Schließen Sie den Rahmenanschluss an
die Schiene an.
Nehmen Sie eine Seite des Verriegelungs-
bolzensatzes ab und stecken Sie ihn in das
horizontale Loch der Schiene und schrau-
ben Sie das Gummipolster und den
Verriegelungsbolzen zurück. Drehen Sie die
Gummipuffer nach oben, um sie zu fixieren.
Schrauben Sie vier M8 x 16 mm Inbusbol-
zen, vier Unterlegscheiben und vier Feder-
ringe unter die Schiene (wie in der neben-
stehenden Abbildung gezeigt).
-6-
