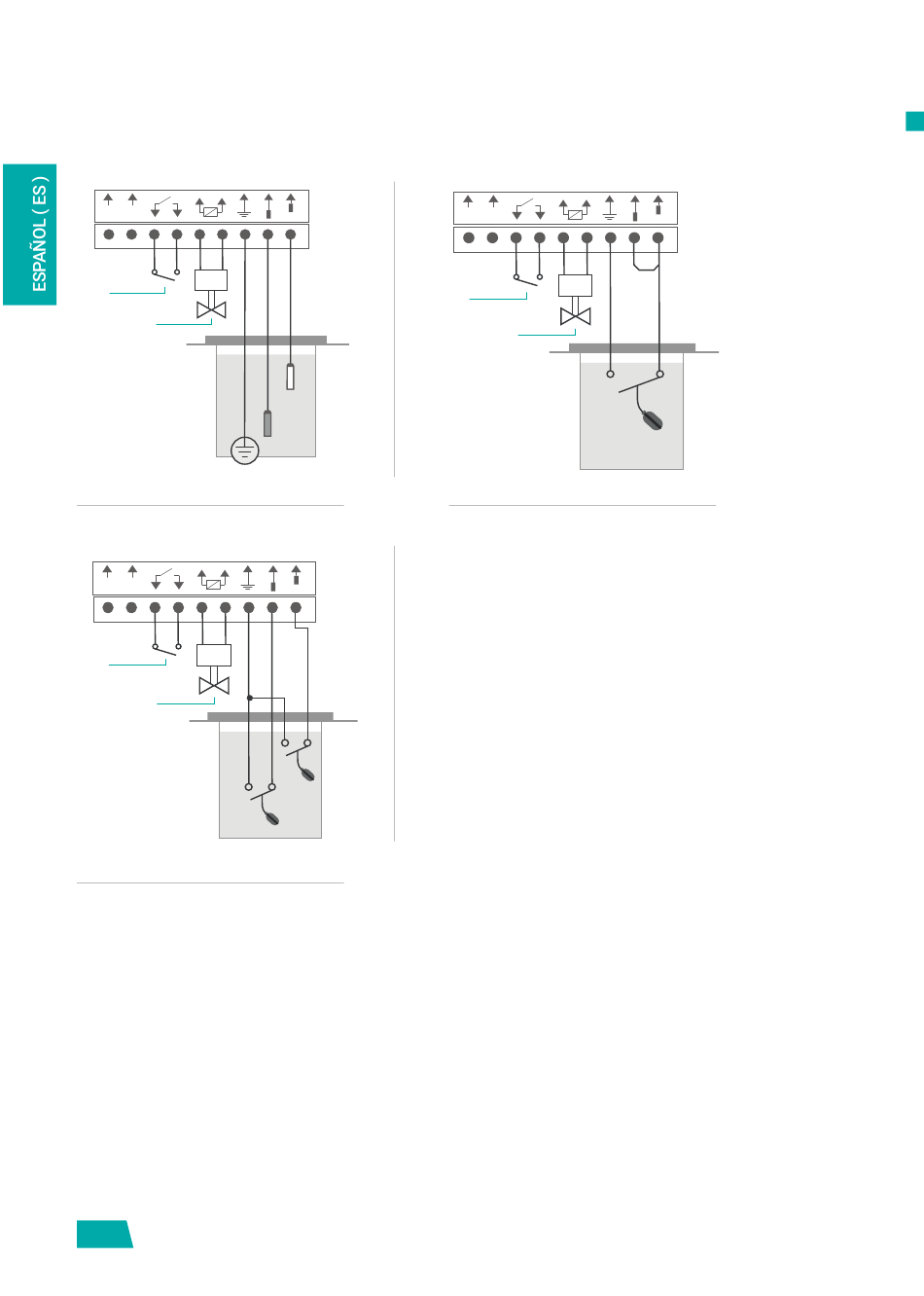

2 sondas
24V
230V
24V
230V
1
1
2
2
2 boyas
24V
230V
24V
230V
1
1
2
2
24V
230V
1.
Salida a relé
Salida a relé (5A / 250 VAC máx.) cuyo contacto libre de tensión se conecta a la salida
1
de la electroválvula de llenado. El contacto se cierra cuando la electroválvula se abre
y se abre cuando la electroválvula se cierra. Al contacto se le puede conectar, por
2
ejemplo, un piloto de señalización de llenado. Tambien puede utilizarse para conectar
una bomba de llenado monofásica, conectándola en serie a través de la alimentación
del módulo y un contactor.
2.
Electroválvula 24VAC
4
1 boya
24V
230V
1
2
Para el correcto funcionamiento del
24V
hidronivel (sondas) es imprescindible una
230V
correcta conexión a tierra. Se recomienda
conectar una pica de tierra a un punto de la
tubería o de la bomba.
1
2
Si el depósito es de material aislante
hay que añadir una sonda adicional en el
fondo conectada a tierra (PE).
Los cables de las sondas deben estar
suficientemente aislados, ya que un
falso contacto a tierra provocaría un mal
funcionamiento del equipo.
