1. FONCTIONNEMENT DE L'APPAREIL
ECO-FILL est un coffret de contrôle de remplissage conçu pour maintenir un niveau d'eau
permanent dans une cuve/citerne à partir de 2 électrodes/sondes plus l'électrode de
référence, de deux fl otteurs ou encore d'un seul fl otteur (au choix).*
Ce niveau à partir duquel est déclenché le remplissage, est déterminé par l'électrode de
mesure basse dont la précision est meilleure que le centimètre. L'électrode de mesure haute
sera alors positionnée au niveau où l'on souhaite effectuer un remplissage par le réseau.
Comme le volume d'eau est isolé de la terre, une troisième électrode dite de référence sera
placée au niveau le plus bas de la cuve.
Le coffret ECO-FILL doit être associé à une électrovanne 2 voies qui, à l'ouverture, déclenche
le remplissage de la cuve à partir du réseau d'eau public pour une durée qui dépendra
exclusivement de l'écart entre les deux électrodes de mesure.
Un tel dispositif permet de maintenir un niveau d'eau suffi sant dans une cuve de récupération
d'eau de pluie pour assurer une continuité de service de l'installation (arrosage, lavage de
voiture, alimentation des toilettes ou du lave-linge).
Lorsque l'électrode de mesure basse est découverte, ECO-FILL passe en mode "remplissage"
(diode rouge allumée) jusqu'à ce que le niveau d'eau atteigne de nouveau l'électrode de mesure
haute. La visualisation présence tension est indiquée lorsque la diode verte est allumée.
La mise en marche et l'arrêt de l'électrovanne sont temporisés (délai réglable) afi n d'éviter
l'effet de vaguelettes lorsque les électrodes sont exposées à la houle.
*Fourni avec 2 électrodes de mesure et une électrode de référence (câbles non fournis).

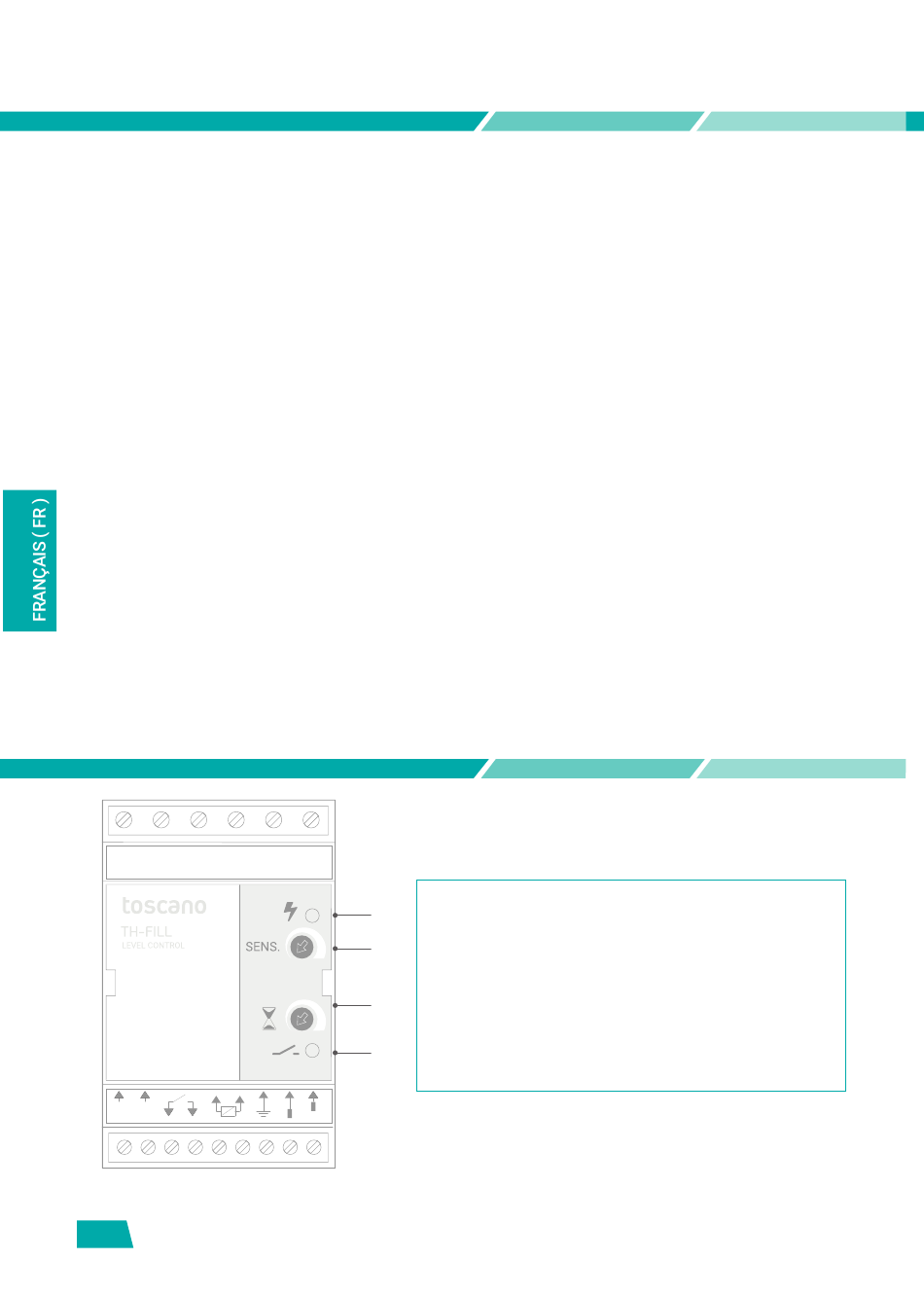

2. MODULE DE CONTRÔLE ET DE COMMANDE EV
24V
230V
5
6
7
10
1.
1
Presencia de tensión.
2
Ajuste de sensibilidad.
2.
3.
3
Ajuste de retardo
de apertura /cierre
de electroválvula.
4.
4
Electroválvula activada.
8
Visualisation présence
tension (diode verte)
Réglage de sensibilité
Réglage temporisation avant
ouverture/fermeture électrovanne
Visualisation contact de remplissage/
état électrovanne (diode rouge)
