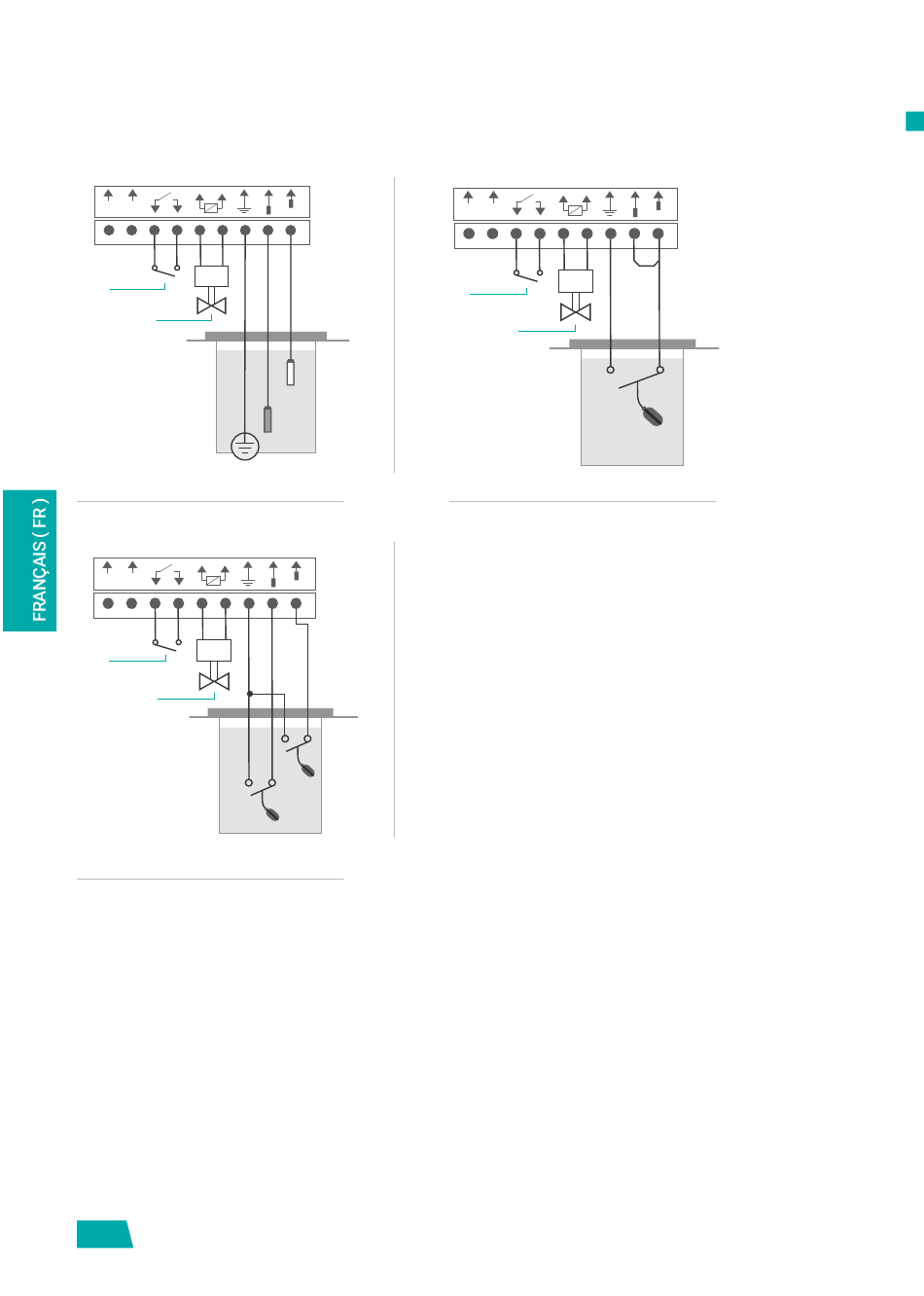

2 sondes
24V
230V
24V
230V
1
1
2
2
2 flotteurs
24V
230V
24V
230V
1
1
2
2
24V
230V
1.
Sortie à relais
Sortie à relais (5 A / 250 V AC maxi) dont le contact libre de potentiel se trouve asservi à la
1
sortie de l'électrovanne de remplissage; le contact se ferme sur ouverture de l'électrovanne
et s'ouvre sur fermeture de l'électrovanne. Vous pouvez y raccorder par exemple un voyant
2
de signalisation de remplissage eau de ville en cours (manque eau de pluie). Vous pouvez
aussi utiliser ce contact pour raccorder une pompe de remplissage monophasée (puits/
forage); la pompe se raccorde via l'alimentation du module et un contacteur (indispensable)
et un contacteur, indispensable au delà de 5 Ampères.
2.
Sortie électrovanne à 24V
12
1 flotteur
24V
230V
1
2
Pour obtenir un bon fonctionnement du relais
24V
de niveau, il est primordial que la mise à la
230V
terre soit correctement réalisée. Pour cela, il
est dûment recommandé de connecter un point
quelconque de la tuyauterie ou de la pompe
1
(vis, bride, vanne, etc) à un piquet de terre.
2
Tirer une sonde supplémentaire, dite de
référence, raccordée à la terre, lorsque le
réservoir est isolant (PE).
Vérifier que les câbles des électrodes soient
bien isolés car un faux contact ou une simple
dérivation à la terre provoquerait un mauvais
fonctionnement de l'appareil.
