1. FUNCIONAMIENTO
ECO-FILL es un cuadro de control de llenado por sondas o boyas de nivel y control de una
electroválvula a 24V.
Cuando el nivel del depósito baja por debajo de la sonda de mínimo se abre la electroválvula
y permanece abierta hasta que el nivel alcance la sonda de máximo.
La electroválvula se cierra solamente cuando el nivel del agua llegue a la sonda de máximo.
Siempre existe un retardo a la apertura y cierre de la electroválvula que puede ser ajustado
para evitar el efecto de "oleaje".

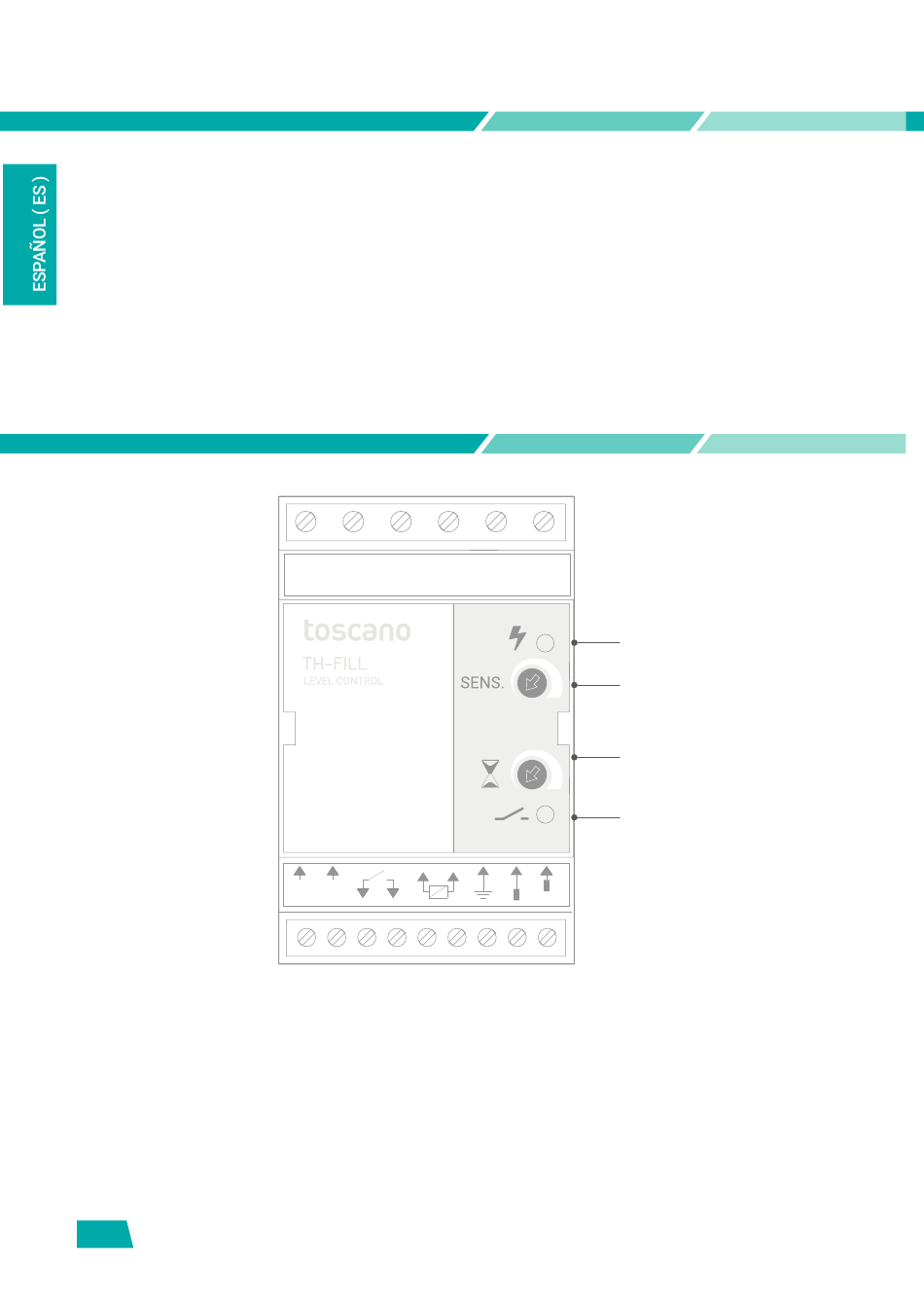

2. MÓDULO DE CONTROL
1. Piloto de presencia de tensión.
2. Ajuste de sensibilidad.
3. Ajuste de retardo de apertura / cierre de electroválvula.
4. Piloto de estado electroválvula.
2
24V
230V
5 6 7
1 Presencia de tensión.
2
Ajuste de sensibilidad.
3
Ajuste de retardo
de apertura /cierre
de electroválvula.
4
Electroválvula activada.
8
