1.0

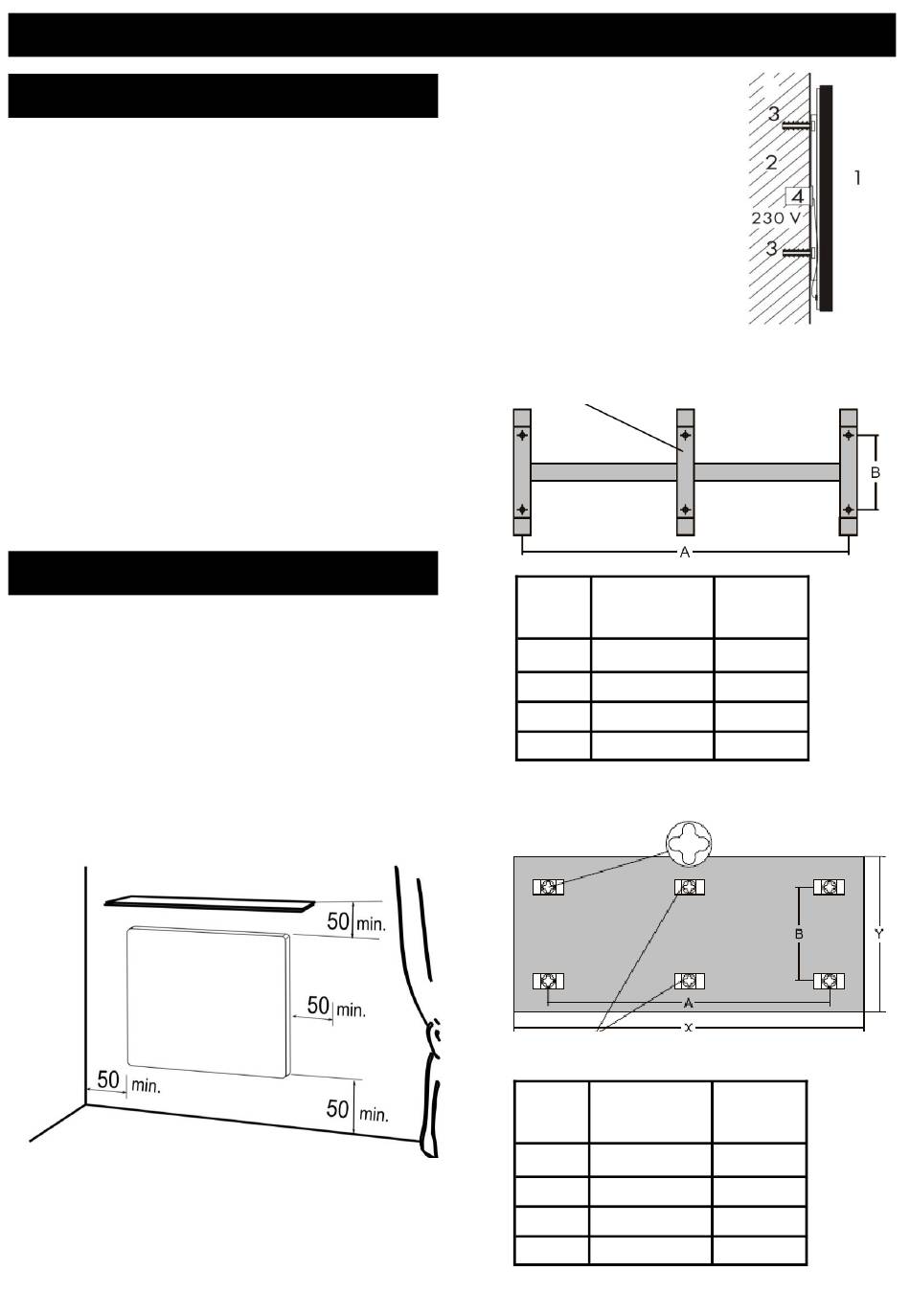

MONTÁŽNÍ NÁVOD
1.1
ZPŮSOB INSTALACE
Panely jsou určeny k pevné instalaci na stěnu
nebo strop. Jiný způsob použití konzultujte
s výrobcem. Elektrické připojení a první uvedení
do provozu smí provádět výhradně osoba s
odpovídající kvalifikací.
Montáž na stěnu/na strop
▪ Přiložte přiložený závěsný rám na stěnu/strop,
vyznačte a vyvrtejte otvory pro hmoždinky.
▪ Vložte hmoždinky a rám připevněte pomocí
odpovídajícího počtu šroubů s plochou hlavou.
▪ Nasuňte panel na závěsný rám a vyšroubujte
plastové válečky na zádech panelu tak, aby byl
pevně zapřen o stěnu/strop.
▪ Je-li
vyžadováno
elektroinstalaci v krytí IP x4, smí jej
odpovídajícím způsobem, při kterém je
odstraněna vidlice, provést pouze oprávněná
osoba.
1.2
ODSTUPOVÉ VZDÁLENOSTI
Odstup spodní hrany panelu od podlahy nesmí
být menší než 50 mm, doporučený odstup je
150 mm. Odstupové vzdálenosti do stran, např.
k nábytku, musí být minimálně 50 mm. Směrem
nahoru (nad panelem) musí být minimálně
50 mm (viz obr. 4).
Před panelem musí být prostor min. 500 mm
Obr. 4
Rozměry jsou v mm
připojení
panelu
Obr. 5
1. sálavý panel
2. stěna
3. hmoždinky s vruty
4. zásuvka
STROPNÍ MONTÁŽNÍ RÁM
Pouze Ecosun 850 GS / GS Wifi
na
P
[W]
300
500
600
850
Pouze Ecosun 850 GS / GS Wifi
P
[W]
300
500
600
850
5
A
B
[mm]
[mm]
340
280
885
115
660
280
383 / 766
280
X
Y
[mm]
[mm]
340
360
885
190
660
360
383 / 766
360
