Montážní návod
Instalace, elektrické připojení a první uvedení do provozu smí provádět
pracovník s odpovídající kvalifikací (dle vyhl. 50/78 Sb.). Panely jsou určeny
k montáži na stěnu. Jiný způsob montáže musí být konzultován s výrobcem.

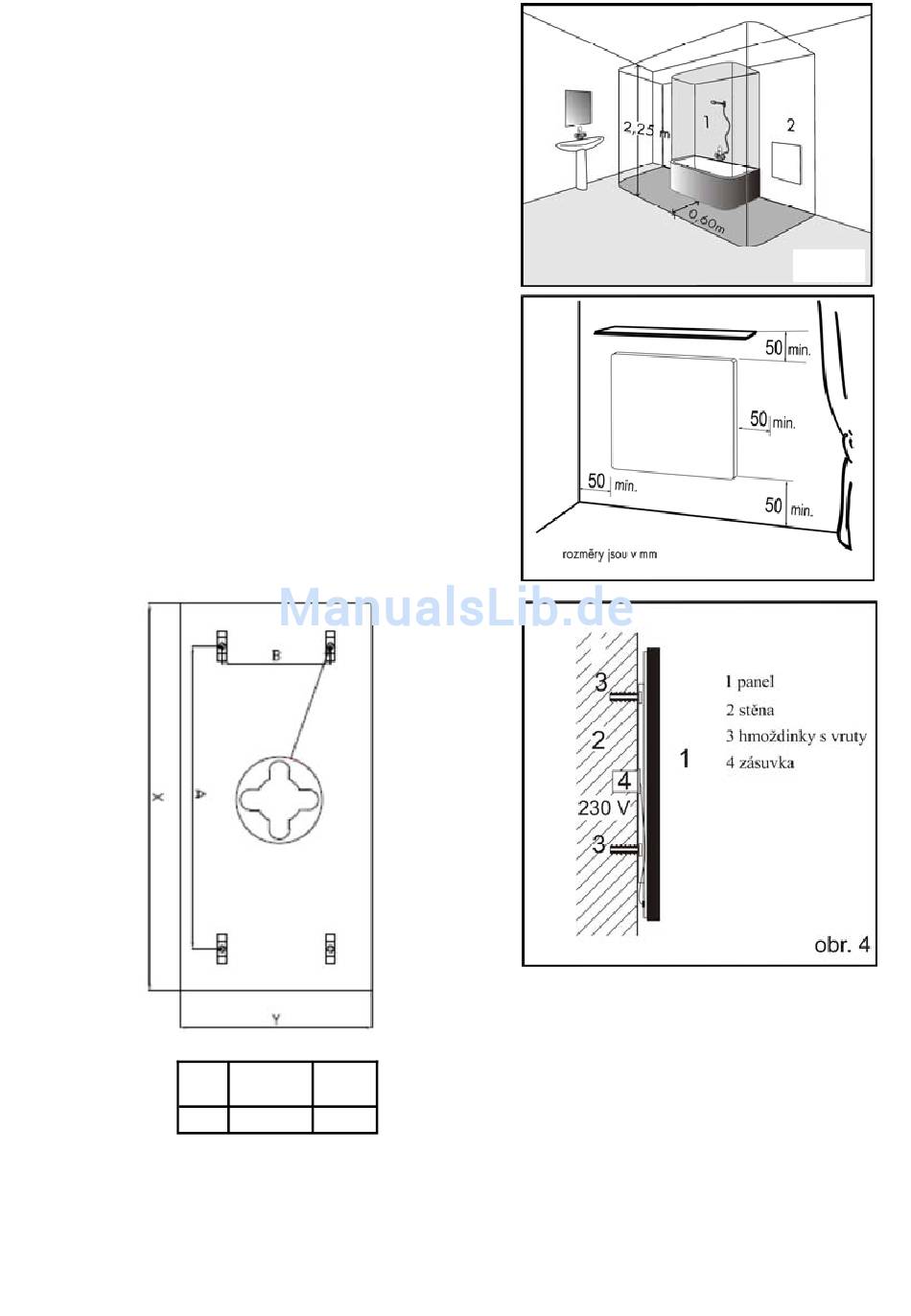

Montáž na stěnu
•
Označte místa otvorů dle tabulky (obr. 6), vyvrtejte otvory, vsuňte hmož-
dinky a zašroubujte šroub, tak aby nebyl úplně zašroubován, vyčníval asi
5mm.
•
Panel zavěste vždy za všechny úchyty!
•
Panel nasuňte na šrouby.
Odstupy
Odstup spodní hrany spotřebiče od podlahy nesmí být menší než 50 mm,
doporučeno 150 mm. Odstup na stranu, např. k nábytku, musí být minimál-
ně 50 mm a směrem nahoru minimálně 50 mm (viz. obr. 3). Před panelem
musí být volný prostor min 50 cm.
V koupelnách musí být panel instalován ve shodě s ČSN 33 2000-7-701
a smí být umístěn v souladu s obr. 2.
Panel je zařízení třídy II , krytí IP 44. Panel nesmí být umístěn přímo pod
zásuvkou elektrického proudu.
4
W
A
B
(mm)
(mm)
400
643
190
obr.2
obr.3
