1) Připravte stavební otvor pro zápustný rám. Je nutné dodržet minimální objem mezistropu,
minimální odstupy mezi panely, odstupy od stěn a stropu (*hloubku otvoru) viz tabulka,
obr.
2) Veškeré hořlavé materiály musí být z konstrukce stropu odstraněny nebo nahrazeny
nehořlavými materiály.
3) Po obvodu otvoru instalujte nosnou konstrukci zápustného rámu nebo připevněte nosné
závitové tyče průměru 5mm ke konstrukci stropu.
Nosná konstrukce/závitové tyče musí být ve stropní konstrukci upevněna tak, aby unesla
váhu instalovaného panelu včetně zápustného rámu.
4) Do připraveného stavebního otvoru nasuňte zápustný rám a upevněte jej do připravené
nosné konstrukce rámu pomocí vrutů průměru 5mm se zápustnou hlavou, nebo upevněte
rám do závitových tyčí a zajistěte maticemi s podložkami.
5) Díly číslo 1 (obr. 1)upevněte do bočních otvorů v panelu (dále od svorkovnice)
a zajistěte šroubem.
6) Nasuňte panel do rámu tak, aby otvory v dílech č. 1 zapadly do obou čepů v rámu (obr .2).
7) Protáhněte přívodní vodič do svorkovnice a zaklopte panel na první západku držáku panelu
(obr. 3).
8) Proveďte el. zapojení panelu - viz návod k panelu.
9) Nasaďte kryt svorkovnice.
10) Zaklopte panel do rámu (vodorovná poloha), druhá poloha západky (obr. 4).
11) Ujistěte se, že je panel správně uchycen - lehkým zatažením směrem k podlaze.
1) Tepelnou ochranu umístíme tak, aby přes otvory v přírubě bylo vidět perforace v
karoserii
2) Do perforovaných otvorů přišroubujeme pomocí přiložených samořezných šroubů
3) Zapojíme tepelné ochrany dle vyobrazení, samořezné šrouby potřeme silikonovým
tmelem proti korozi
Návod k montáži

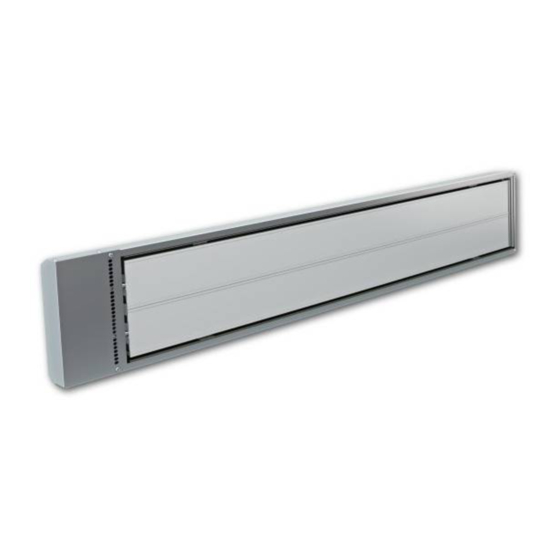

Zápustný rám Ecosun S+ 18 - 24
Příslušenství pro instalaci tepelných ochran ( strana 11)
