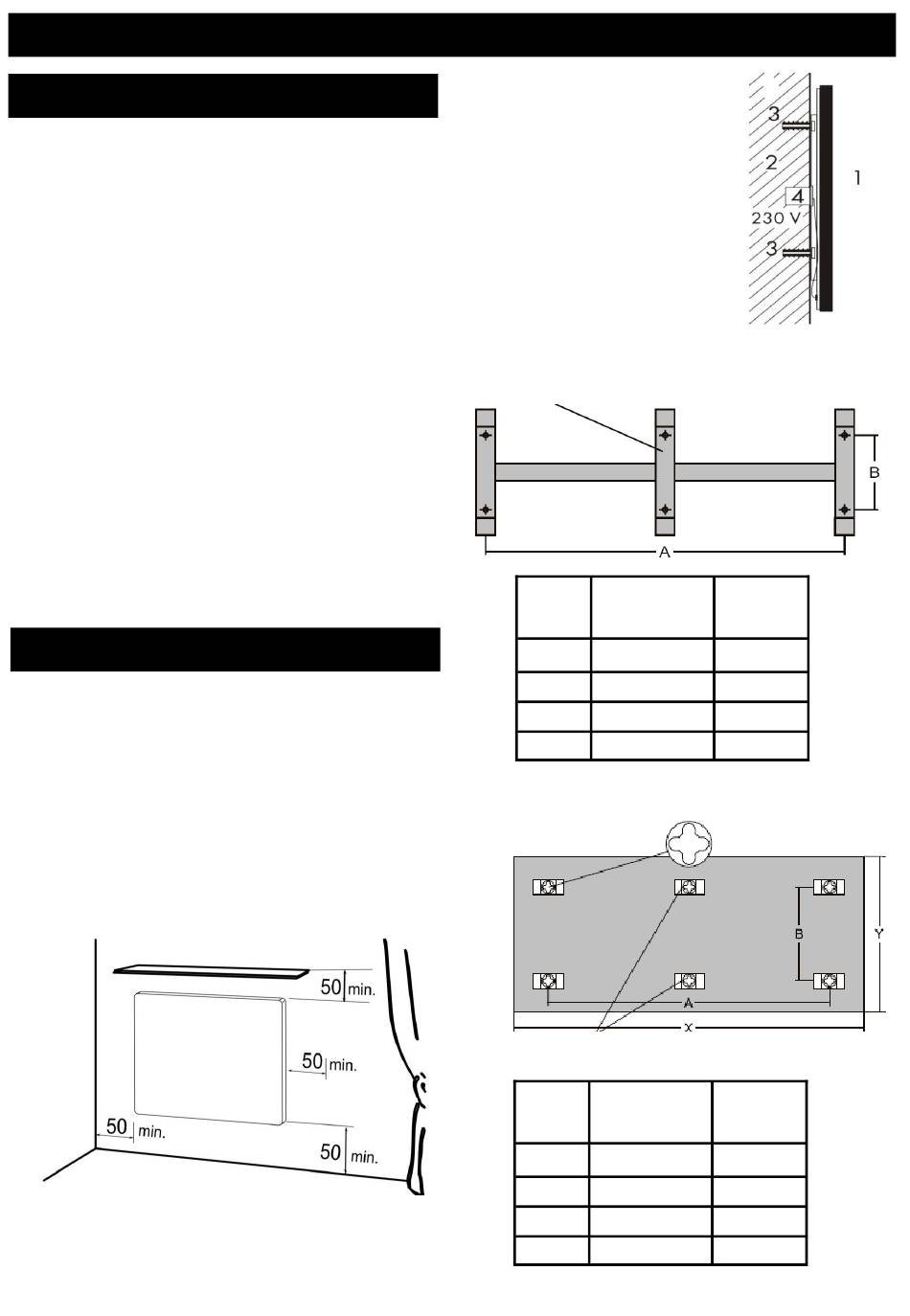

1.0
MONTAGEANLEITUNG
1.1
INSTALLATIONSVERFAHREN
Die Paneele sind für eine feste Montage an die Wand oder
auf die Decke vorgesehen. Jede andere Verwendungswei-
se ist mit dem Hersteller zu besprechen. Der elektrische
Anschluss und die erste Inbetriebnahme dürfen nur von
einer qualifizierten Person durchgeführt werden.
Wand-/Deckenmontage
▪
Den mitgelieferten Anhängerahmen an die Wand/
Decke anlegen und Löcher für Dübel markieren und
bohren.
▪
Dübel einstecken und den Rahmen mit einer ent-
sprechenden Anzahl von Flachkopfschrauben fixie-
ren.
▪
Das Paneel auf den Anhängerahmen einsetzen und
die Kunststoffstifte an der Rückseite des Paneels
ausschrauben, damit es fest gegen die Wand/Decke
gestützt bleibt.
▪
Wenn das Paneel an eine Elektroinstallation mit der
Schutzart IP x4 angeschlossen werden soll, darf es
nur auf eine geeignete Weise mit Entfernung des
Steckers und durch eine qualifizierte Person durch-
geführt werden.
1.2
ABSTÄNDE
Der Abstand der Unterkante des Paneels vom Fußboden
darf nicht 50 mm unterschreiten, der empfohlene Abstand
beträgt 150 mm. Die Abstände zu den Seiten, z.B. zu
Möbel, müssen mindestens 50 mm betragen. In der Rich-
tung nach oben (über dem Paneel) müssen mindestens
50 mm frei bleiben (s. Abb. 4).
Vor dem Paneel muss ein freier Raum von min. 500 mm
sein.
Abb. 4
Die Abmessungen sind in mm
Abb. 5
1. Strahlungspaneel
2. Wand
3. Dübel mit Schrauben
4. Steckdose
MONTAGERAHMEN FÜR DIE DECKENMONTAGE
Nur Ecosun 850 GS / GS Wifi
P
[W]
300
500
600
383 / 766
850
Nur Ecosun 850 GS / GS Wifi
P
[W]
300
500
600
850
383 / 766
33
A
B
[mm]
[mm]
340
280
885
115
660
280
280
X
Y
[mm]
[mm]
340
360
885
190
660
360
360
