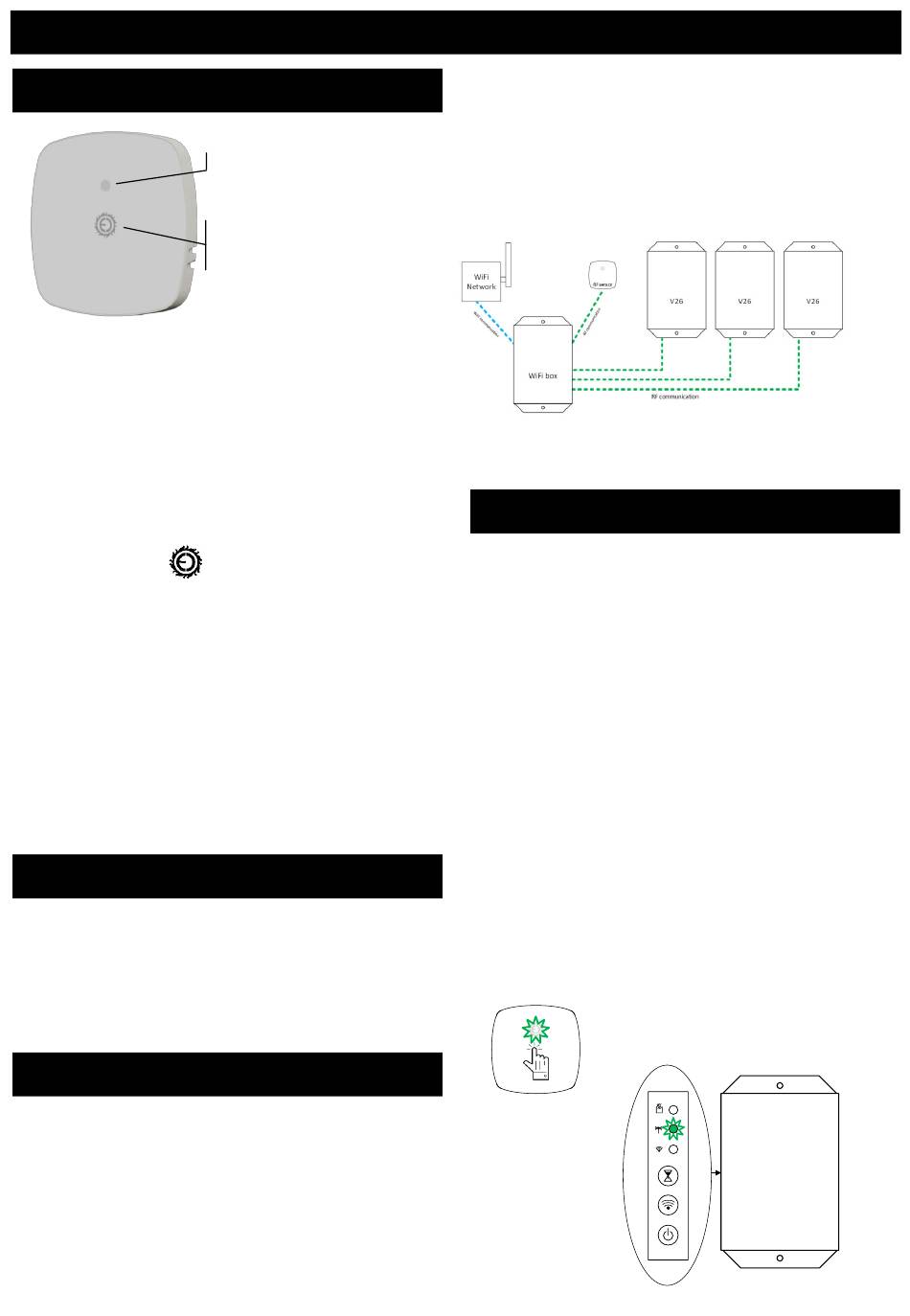

4.0 RF-SENSOR (TEMPERATURFÜHLER)
4.1 BESCHREIBUNG DES RF-SENZORS
Das RF-Sensor hat eine zweifarbige LED-Kontrollleuchte
und eine Taste.
LED-Anzeige
▪
Grün: RF-Pairing-Modus
▪
Blinkt grün: Pairing-Überprüfung (Kapitel 4.4)
▪
Blinkt abwechselnd rot/grün: Zurücksetzen des Sen-
sors
▪
Blinkt rot: keine Verbindung mit der Wifi-Box >2h
Bedienungstaste
▪
Kurze Betätigung: Pairing-Überprüfung (Kapitel 4.4)
▪
Mittellange Betätigung (3s): Steuerung des Timer-
Modus
▪
Lange Betätigung (5s): Aktivierung des RF-Pairings
▪
Sehr lange Betätigung (15s): Zurücksetzen des RF-
Pairings (s. Kapitel 4.2)
Bemerkung: Falls der Sensor mit der Wifi-Box nicht ge-
paart ist, blinkt die LED-Kontrollleuchte 10s lang rot/grün.
Entladene Batterie des RF-Sensors wird durch die lang-
sam pulsierende rote LED-Kontrollleuchte signalisiert.
Ist es aus irgendeinem Grund nötig, das Pairing des RF-
4.2 RESET DES RF-PAIRINGS
Sensors mit der Wifi-Box wiederherzustellen, ohne die
Werkeinstellung der Wifi-Box zu erneuern, kann das
Pairing auch auf dem RF-Sensor zurückgesetzt werden.
Das Reset erfolgt mit einer 15s langen Betätigung der
Taste auf dem RF-Sensor. Erfolgreiches Reset wird durch
die rot/grün blinkende LED-Kontrollleuchte bestätigt.
4.3 PAIRING WIFI-BOX - RF-SENSOR
Das Pairing erfolgt mit Betätigung der jeweiligen
Taste auf der Wifi-Box des Paneels und dann auf dem
RF-Sensor.
▪
Die Taste ON/OFF auf der Wifi-Box für 5s drücken,
die Anzeige der RF-Kommunikation leuchtet grün
auf.
▪
Die Taste auf dem RF-Sensor für 5s drücken, die LED
-Kontrollleuchte leuchtet grün auf.
LED-Anzeige
Taste des Timer-
Modus, RF-Pairing
und Reset
▪
Nach erfolgreichem Pairing erlöschen beide LED-
Kontrollleuchten.
Wenn in einem Raum mehrere Heizpaneele sein sollen, ist
nur ein Paneel mit der Wifi-Box und dem RF-Sensor zu
verwenden. Die anderen Paneele (max. 3) sollen den
drahtlosen Empfänger V26 haben und sie werden an die
Wifi-Box wie Slave-Heizgeräte angeschlossen.
Das Pairing der Wifi-Box mit den Empfängern V26 ist mit
dem Pairing mit dem RF-Sensor identisch.
4.4 PAIRING-ÜBERPRÜFUNG
Bei Anwendungen mit mehreren RF-Sensoren kann es zu
einer unbeabsichtigten Verwechslung der Sensoren kom-
men. Die unten beschriebene Vorgehensweise dient zu
Überprüfung, mit welcher Wifi-Box der RF-Sensor ge-
paart wurde.
▪
Bei kurzer Betätigung der Taste sendet der RF-
Sensor ein Signal, die LED-Kontrollleuchte blinkt
kurz grün.
▪
Die gepaarte Wifi-Box antwortet mit einem kurzen
grünen Blinken der Anzeige der RF-Kommunikation.
Bemerkung: Falls die Verbindung zwischen dem Paneel
und dem RF-Sensor in der Betriebsart MANUELL oder
PROGRAMM für mehr als 2 Stunden verloren wird, verfügt
die Regelung über keine Informationen über die aktuelle
Raumtemperatur. Die Wifi-Box wechselt automatisch auf
den „Schutzmodus", in dem nur 20 % seiner Leistung
geliefert werden - 2 Minuten Heizung, 8 Minuten ausge-
schaltet. Der Schutzmodus verhindert ungeregelten Ener-
gieverbrauch, gleichzeitig ist der Frostschutz des Raums
gesichert.
RF SENSOR
RF sensor
40
WIFI BOX
