Elektrische Anschlüsse
Vorsichtshinweise
1. Beachten Sie die gesetzlichen Bestimmungen für elektrische Geräte und Anschlüsse sowie die Bestimmungen Ihres
Stromversorgungsunternehmens.
ACHTUNG
Elektrische Arbeiten nur von einem qualifizierten Elektriker und gemäß den Bestimmungen in dieser Montageanleitung durchführen lassen. Bei zu
geringer Leistung des Netz-Schaltkreises oder bei unsachgemäßen elektrischen Anschlüssen besteht die Gefahr von Stromschlägen oder Bränden.
2. Die Übertragungsleitungen für das Außengerät nicht in der Nähe der Netzkabel verlegen, um Interferenzen durch die
Stromquelle zu vermeiden. (Nicht durch denselben Kabelkanal führen).
3. Außengeräte müssen ordnungsgemäß geerdet werden.
VORSICHT
Außengeräte müssen geerdet werden. Die Erdungsleitung niemals an ein Gasrohr, Wasserrohr, einen
Blitzableiter oder eine Telefonleitung anschließen. Bei unsachgemäßer Erdung besteht Stromschlaggefahr.
4. Lassen Sie die Verkabelungen am Reglerkasten der Innen- und Außengeräte etwas länger ausfallen, um den Kasten bei
Wartungsarbeiten bei Bedarf umsetzen zu können.
5. Das Hauptstromkabel niemals an die Anschlussleiste der Übertragungsleitung anschließen. Ansonsten könnten elek-
trische Bauteile durchbrennen.

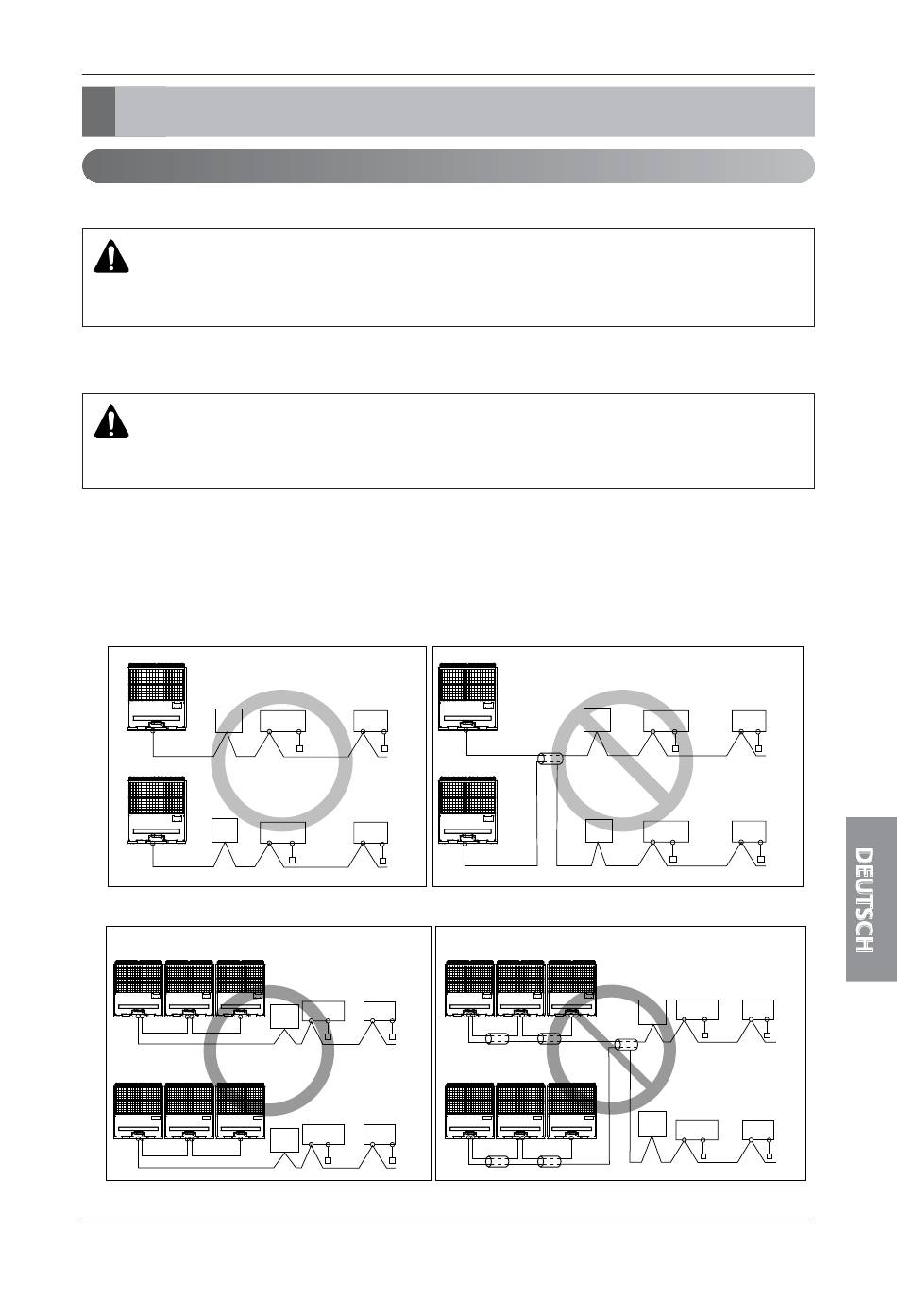

6. Verwenden Sie für die Übertragungsleitung ein zweiadriges abgeschirmtes Kabel. (s. das Symbol O in der folgenden Abb.). Falls
die Übertragungsleitungen anderer Systeme in einem gemeinsamen mehradrigen Kabel verlaufen, werden durch schlechte Über-
tragungs- und Empfangseigenschaften Betriebsfehler verursacht. (Siehe das Symbol in der folgenden Abbildung.)
7. An der Anschlussleiste des jeweiligen Außengerätes darf nur die angegebene Übertragungsleitung angeschlossen werden.
Außengerät
WR-
Gerät
Außengerät
WR-
Gerät
Zweiadriges abgeschirmtes Kabel
Außengerät
Haupt
Neben1 Neben2
Außengerät
Haupt
Neben1 Neben2
Zweiadriges abgeschirmtes Kabel
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Innengerät
Innengerät
WR-
Gerät
Fernbedi e nung
Fernbedi e nung
Innengerät
Innengerät
WR-
Gerät
Fernbedi e nung
Fernbedi e nung
Außengerät
WR-
Gerät
Außengerät
WR-
Gerät
Mehradriges Kabel
Außengerät
Haupt
Neben1 Neben2
Außengerät
Haupt
Neben1 Neben2
Mehradriges Kabel
Elektrische Anschlüsse
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Innengerät
Innengerät
Fernbedienung
Fernbedienung
Innengerät
Innengerät
WR-
Gerät
Fernbedi e nung
Fernbedi e nung
Innengerät
Innengerät
WR-
Gerät
Fernbedi e nung
Fernbedi e nung
Montageanleitung 43
