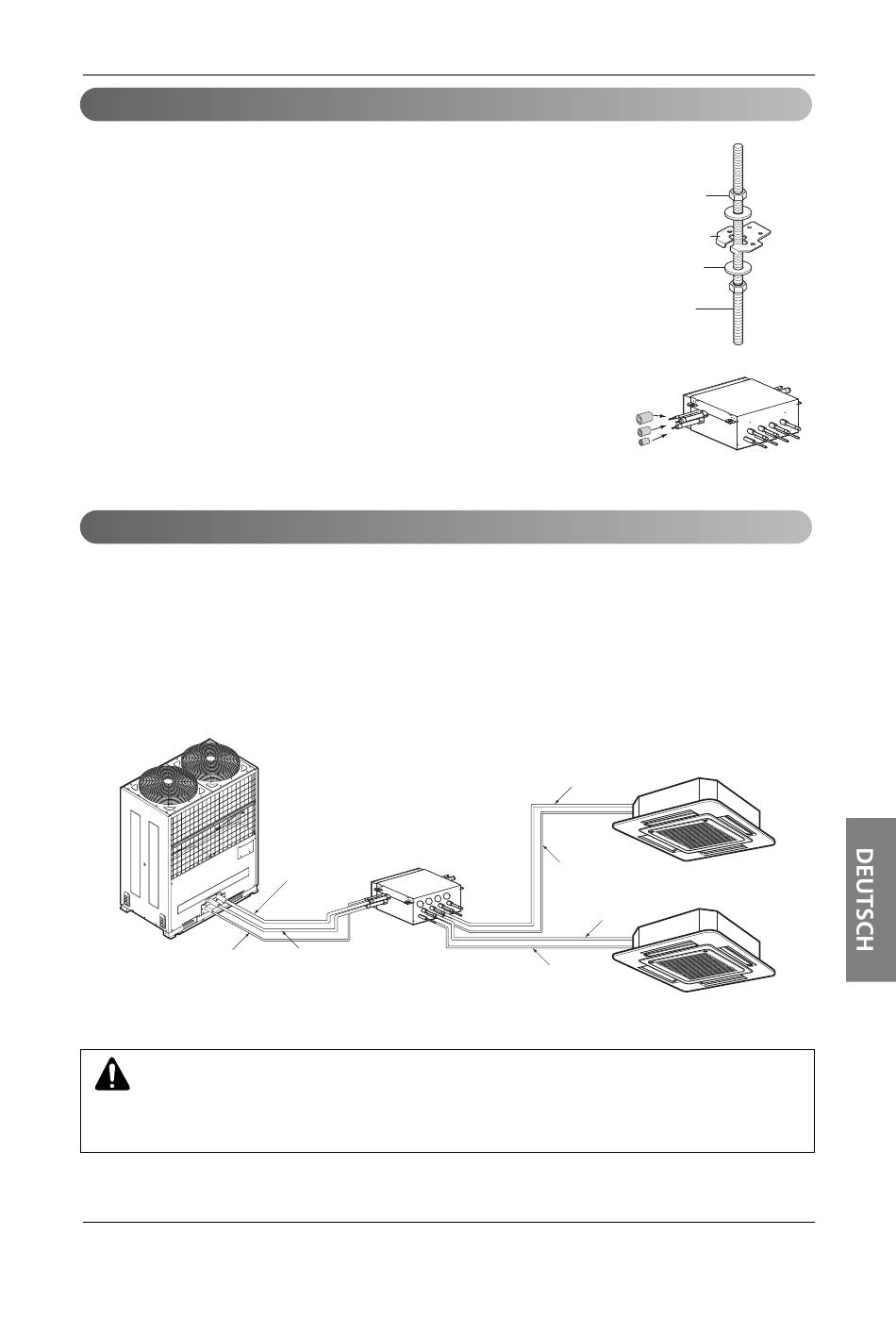

Montage des WR-Gerätes
1. Befestigen Sie die Aufhängungs-Schraube mit einem Wanddübel.
2. Setzen Sie eine Sechskantmutter sowie eine flache Unterlegscheibe (im Handel
erhältlich) auf die Aufhängungs-Schraube, wie in der unteren Abbildung gezeigt, und
montieren Sie das Hauptgerät an der Metallaufhängung.
3. Richten Sie das Gerät eben aus und ziehen Sie die Sechskantmutter fest.
* Die Neigung des Gerätes nach vorn/hinten sowie nach links/rechts sollte maximal
±5° betragen.
4. Dieses Gerät sollte an der Decke montiert werden, wobei Seite A immer nach oben
zeigen muss.
5. Nicht genutzte Rohrleitungen sollten vollständig isoliert werden, wie in der Abbildung
gezeigt.
Montage der Kältemittelrohre der Außengeräte, WR-Geräte und Innengeräte
Am WR-Gerät werden drei Arten von Rohren vom Außengerät angeschlossen. Je nach Zustand des Kältemittels, das durch
die Rohrleitungen fließt, sind dies Flüssigkeitsrohre, Niedrigdruck-Gasrohre oder Hochdruck-Gasrohre.
Vom Außengerät zum WR-Gerät müssen drei Rohre angeschlossen werden.
Zur Verbindung vom WR-Gerät zum Innengerät müssen sowohl Flüssigkeits- als auch Gasrohre verlegt werden. Beginnen
Sie beim Verlegen der Rohre zum Innengerät mit Anschluss Nr. 1 des WR-Gerätes (Die Anschlussnummer sind an den jew-
eiligen Anschlüssen des WR-Gerätes gekennzeichnet). Für den Anschluss an das Innengerät müssen zusätzliche Bördelun-
gen vorgenommen werden.
Flüssigkeitsrohr
VORSICHT:
Installieren Sie die Innengeräte beim Anschluss an das WR-Gerät in nummerierter Reihenfolge, beginnend mit Nr. 1.
Beispiel: Montage von drei Innengeräten: Nr. 1, 2, 3 (O), Nr. 1, 2, 4 (X), Nr.1, 3, 4 (X), Nr.2, 3, 4 (X).
WR-Gerät
Niedrigdruck-Gasrohr
3 4
1 2
Hochdruck-Gasrohr
Montage der Kältemittelrohre
Sechskantmutter
(M10 oder M8)
Metallaufhängung
Hanger metal
Hanger metal
Flache
Unterlegscheibe
Flat washer
Flat washer
(M10)
Aufhängungs-
Hanging bolt
Hanging bolt
Schraube
(M10 oder M8)
Isolierung
Gasrohr
Flüssigkeitsrohr
Gasrohr
Flüssigkeitsrohr
Montageanleitung 25
A
